Garaż dwustanowiskowy z dachem jednospadowym. Brama garażowa o wymiarach 2,40x2,40m.  Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji...

Czytaj więcej

Powierzchnia użytkowa34.15 m²
Min. wymiary działki (długość x szerokość)13.50 x 13.25 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa34.15 m²
Powierzchnia zabudowy40.63 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita40.63 m²
Kubatura173.66 m³
Kąt nachylenia dachu15°
Wymiary budynku
długość x szerokość
6.25 x 6.50 m
Wysokość budynku5.38 m

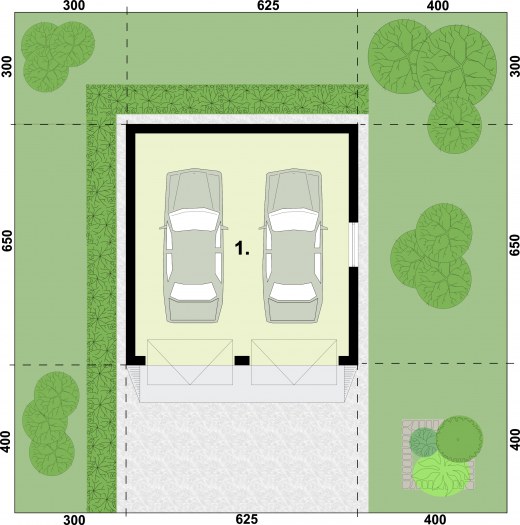

Min. wymiary działki
długość x szerokość
13.50 x 13.25 m
Liczba stanowisk2 stanowiska
Dachjednospadowy
Ilość pomieszczeń1

Opis i technologia projektu

Garaż dwustanowiskowy z dachem jednospadowym.
Brama garażowa o wymiarach 2,40x2,40m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa - 34,15 m2

- powierzchnia zabudowy - 40,63 m2
- powierzchnia całkowita  - 40,63 m2
- kubatura - 173,66 m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,38m
- dach jednospadowy 15°
- więźba dachowa - drewniany wiązar
- pokrycie dachu- dachówka ceramiczna
- wymiar bramy garażowej 2,40x2,40m.

Technologia szkieletowa :
- w trakcie opracowania - zapytaj o dostępność: info@pro-arte.pl

Rzuty i przekroje

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż34.150
Suma34.150
Zamów szczegółowe rysunki

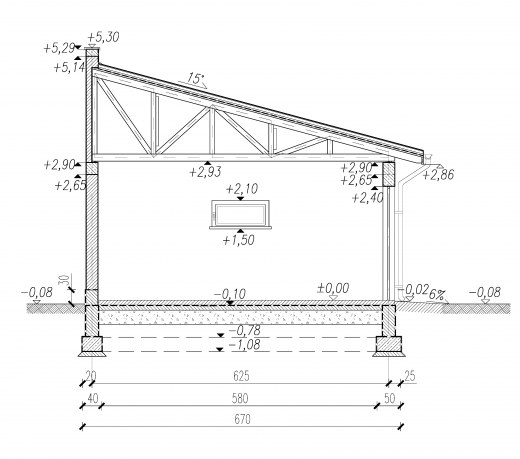

Przekrój A-A

Przekrój A-A

Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal429.21 kg
Drewno8.89 m³
Pow. ścian99 m²
Pow. ścian nośnych zew.76 m²
Dach45.5 m²
Do pobraniaZestawienie stali
Zestawienie drewna
Zestawienie stolarki

Kosztorys orientacyjny brutto

Stan zerowy10382 zł
Stan surowy22840 zł
Roboty wykończeniowe wewnętrzne14469 zł
Roboty wykończeniowe zewnętrzne6034 zł
Instalacje i przyłącza11160 zł
Suma64885 zł
