690 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

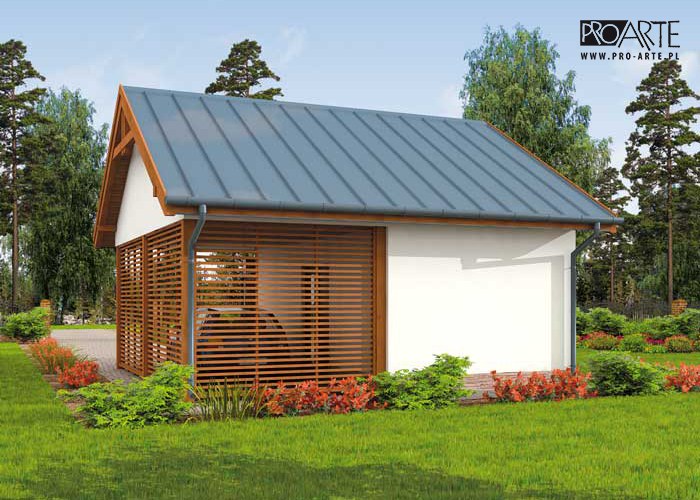

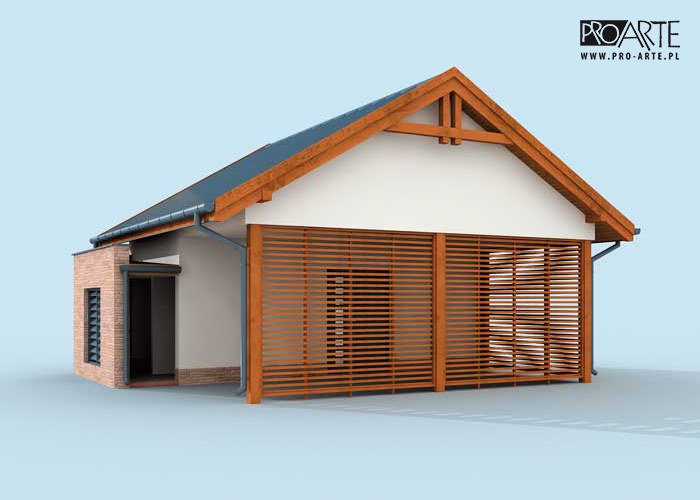

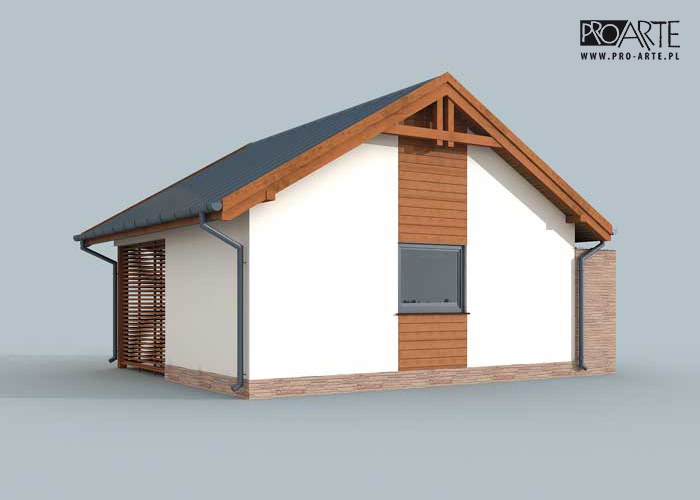

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...

Czytaj więcej

Powierzchnia użytkowa44.89 m²
Min. wymiary działki (długość x szerokość)16.15 x 14.82 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa44.89 m²
Powierzchnia zabudowy51.90 m²
Powierzchnia kondygnacji netto44.89 m²
Powierzchnia całkowita51.90 m²
Kubatura220.30 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
6.82 x 8.15 m
Wysokość budynku5.41 m
Min. wymiary działki
długość x szerokość
16.15 x 14.82 m
Dachdwuspadowy
Ilość pomieszczeń4

Opis i technologia projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia tradycyjna : - ściany zewnętrzne murowane grubości 25 cm - wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM". - konstrukcja więźby dachowej drewniana.

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Wiata22.5222.52
2.Pom. gospodarcze16.1316.13
3.Skład na drewno3.123.12
4.Skład na odpady3.123.12
Suma44.8944.89
Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal521.68 kg
Drewno5.464 m³
Dach72.16 m²

Kosztorys orientacyjny brutto

Stan zerowy13647 zł
Stan surowy30022 zł
Roboty wykończeniowe wewnętrzne19020 zł
Roboty wykończeniowe zewnętrzne7932 zł
Instalacje i przyłącza14670 zł
Suma85291 zł
