G211 wiata garażowa, szkielet drewniany

1790 zł 1190 zł

Rabat 600 zł

Najniższa cena z ostatnich 30 dni: 1790 zł

Zobacz odbicie
lustrzane

Dostępny od ręki

Kup teraz

Dodaj do schowka

Finansowanie

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

Wiata garażowa dwustanowiskowa z dwoma pomieszczeniami gospodarczymi w technologii szkieletowej, wolnostojący, parterowy. Zobacz garaż w wersjii murowanej. Projekt garażu składa się z czterech...

Czytaj więcej

Powierzchnia użytkowa	82.30 m²
Min. wymiary działki długość x szerokość	16.00 x 16.95 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa	82.30 m²
Powierzchnia zabudowy	87.60 m²
Powierzchnia kondygnacji netto	0.00 m²
Powierzchnia całkowita	87.60 m²
Kubatura	452.15 m³
Kąt nachylenia dachu	30°
Wymiary budynku długość x szerokość	10.95 x 8.00 m
Wysokość budynku	6.32 m
Min. wymiary działki długość x szerokość	16.00 x 16.95 m
Liczba stanowisk	2 stanowiska
Dach	dwuspadowy
Funkcja	z pom. gosp., z wiatą
Ilość pomieszczeń	3

Opis i technologia projektu

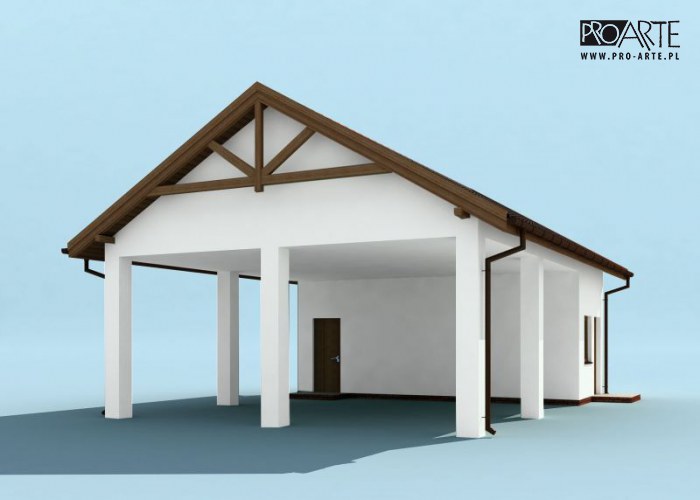

Wiata garażowa dwustanowiskowa z dwoma pomieszczeniami gospodarczymi w technologii szkieletowej, wolnostojący, parterowy.

Zobacz garaż w wersjii murowanej.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia szkieletowa:

- powierzchnia użytkowa bez wiaty - 20,41m2
- powierzchnia użytkowa wiaty - 61,89m2
- powierzchnia użytkowa z wiatą - 82,3m2
- powierzchnia zabudowy bez wiaty - 25,36m2
- powierzchnia całkowita -87,6m2

- ściany zewnętrzne: słupki 4x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3 , a wewnątrz płytą GKF , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.

- wysokość budynku 6,32m.
- dach dwuspadowy 30°
- więźba dachowa drewniana, układ krokwiowo-jętkowy.

- pokrycie dachowe : dachówka ceramiczna.

Technologia murowana

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover oraz komplementarne systemowe produkty Saint-Gobain, ; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

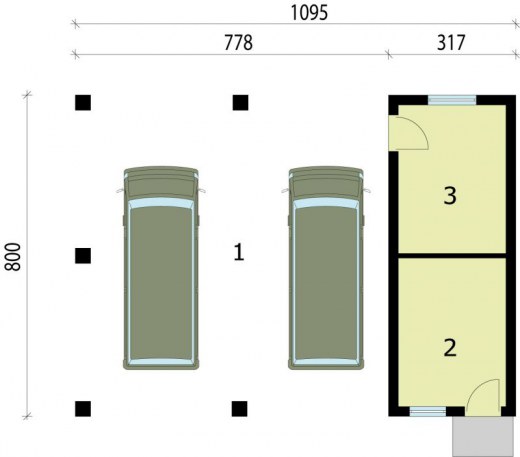

Rzut przyziemia

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1	Garaż	61,89	61,89
	Suma	61	61

Zamów szczegółowe rysunki

Kosztorys orientacyjny brutto

Stan zerowy	32920 zł
Stan surowy	72424 zł
Roboty wykończeniowe wewnętrzne	45882 zł
Roboty wykończeniowe zewnętrzne	19135 zł
Instalacje i przyłącza	35389 zł
Suma	205750 zł
