Ten, z pozoru niewielki budynek, łączy w sobie zalety stajni i mieszkania . Ze względu na pełnione funkcje możemy go podzielić na dwie zasadnicze części. Część wschodnia została stworzona z myślą...

Czytaj więcej

Powierzchnia użytkowa 130.13 m²
+ taras8.81 m²
Min. wymiary działki
długość x szerokość
18.35 x 28.20 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Rzuty i przekroje

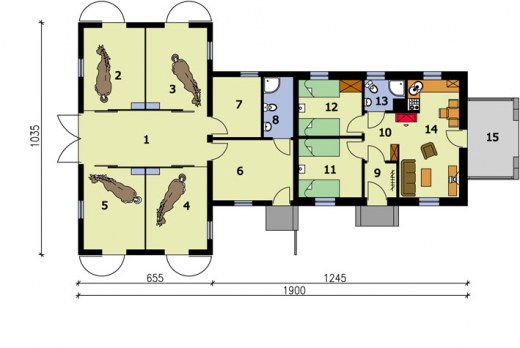

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
09.Wiatrołap2.640
14Pokój dzienny z aneksem kuchennym16.170
10.Komunikacja3.80
11Pokój8.990
12Pokój8.490
13.Łazienka2.630
05.Boks120
06.Siodlarnia11.560
07.Paszalnia7.030
08.Łazienka4.180
01Komunikacja16.640
02.Boks120
03.Boks120
04.Boks120
Suma130.130
15Taras8.810
Suma8.810
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ taras
130.13 m²
8.81 m²
Powierzchnia zabudowy 155.89 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 192.17 m²
Kubatura 809.00 m³
Kąt nachylenia dachu35°
Wymiary budynku
długość x szerokość
19.00 x 10.35 m
Wysokość budynku 6.28 m
Min. wymiary działki
długość x szerokość
18.35 x 28.20 m
Kondygnacjaz poddaszem
Ilość pomieszczeń14

Opis i technologia projektu

Ten, z pozoru niewielki budynek, łączy w sobie zalety stajni i mieszkania. Ze względu na pełnione funkcje możemy go podzielić na dwie zasadnicze części. Część wschodnia została stworzona z myślą o ludziach. Wejście od południa prowadzi przez wiatrołap do komunikacji, łączącej pokój dzienny z aneksem kuchennym, dwa niezależne pokoje i łazienkę. Z pokoju dziennego można dodatkowo przejść na niewielki, ale dający wytchnienie w letnie dni taras. Może tu mieszkać od dwóch do czterech osób. Część zachodnia natomiast została w pełni poświęcona koniom. Obszerne wejście od zachodu prowadzi do szerokiej komunikacji łączącej cztery boksy. Każdy z nich posiada dodatkowe, osobne wyjście bezpośrednio na zewnątrz. Z tej komunikacji można także przejść do paszalni. W części środkowej budynku, posiadającej osobne, dodatkowe wejście, przewidziano siodlarnię z osobną łazienką. Ten projekt z pewnością należy do dobrze przemyślanych rozwiązań. Zapytaj siebie, czy w pełni zaspokoi Twoje potrzeby? Czy chcesz się skupić po prostu na posiadaniu koni i nie myślisz o rozwijaniu hodowli? Czy warto wziąć pod uwagę właśnie ten projekt?
Projekt stajni dla koni z częścią mieszkalną. Projekt stajni składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej oraz wod-kan. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.


Kochasz konie? Zapraszamy do serwisu ogłoszeniowego i forum http://allekonie.pl

 Technologia tradycyjna , ściany murowane grubości 25 cm. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal934.21 kg
Drewno0.973 m³
Pow. ścian2234 m²
Dach245 m²

Kosztorys orientacyjny brutto

Stan zerowy52052 zł
Stan surowy114514 zł
Roboty wykończeniowe wewnętrzne72547 zł
Roboty wykończeniowe zewnętrzne30255 zł
Instalacje i przyłącza55956 zł
Suma325325 zł
