Projekt stajni dla 4 koni Ten projekt zadowoli wszystkich marzących o przydomowej stajni. Cztery boksy z poidłami, dobre oświetlenie i wentylacja zapewnione przez okna, to standardowe rozwiązania...

Czytaj więcej

Powierzchnia użytkowa115.19 m²
Min. wymiary działki (długość x szerokość)15.85 x 22.72 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa115.19 m²
Powierzchnia zabudowy131.25 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita188.93 m²
Kubatura745.00 m³
Kąt nachylenia dachu35°, 30°
Wymiary budynku
długość x szerokość
16.72 x 7.85 m
Wysokość budynku6.88 m
Min. wymiary działki
długość x szerokość
15.85 x 22.72 m
Ilość boksów4
Ilość pomieszczeń7

Opis i technologia projektu

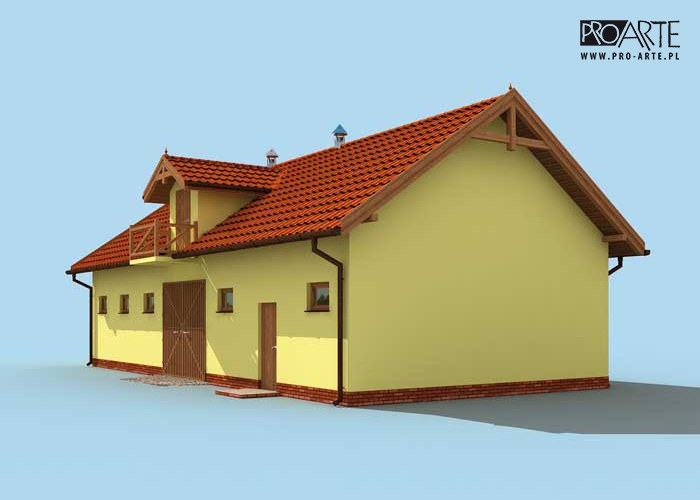

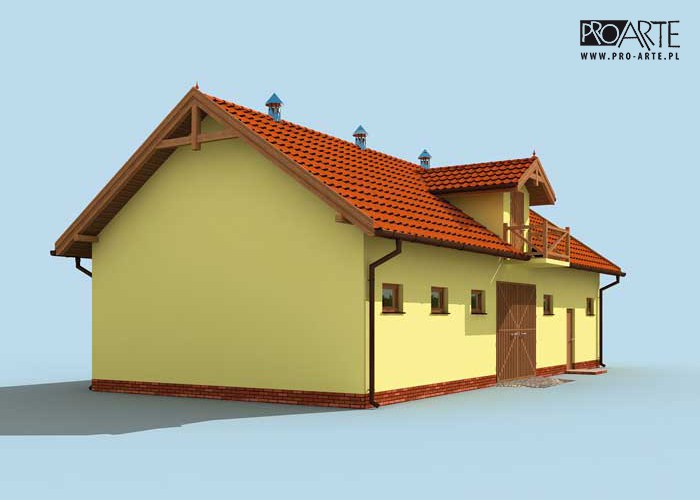

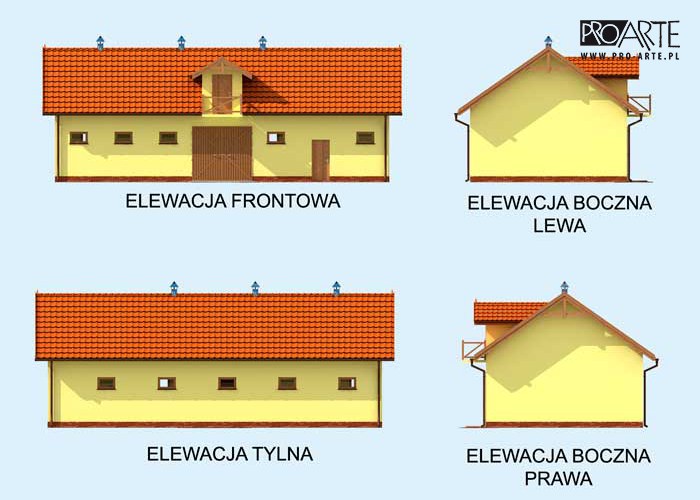

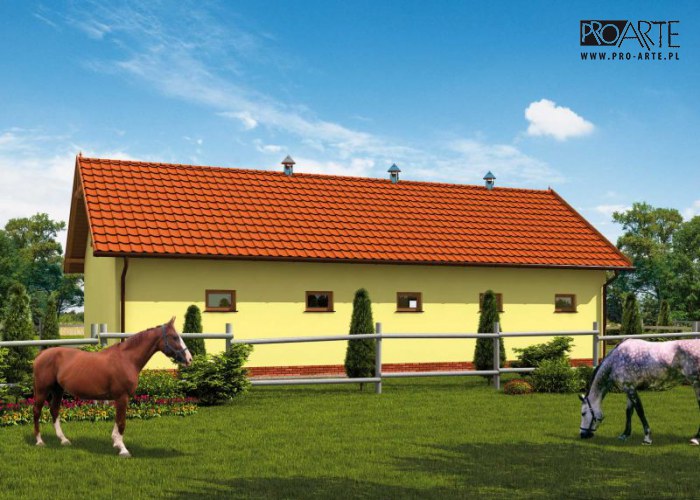

Projekt stajni dla 4 koni

Ten projekt zadowoli wszystkich marzących o przydomowej stajni. Cztery boksy z poidłami, dobre oświetlenie i wentylacja zapewnione przez okna, to standardowe rozwiązania stosowane w naszych stajniach. Obszerna komunikacja z wejściem od południa, paszarnia oraz poddasze do dowolnej adaptacji to wszystkie pomieszczenia tej stajni. Polecamy wszystkim.

Projekt stajni dla koni. Projekt stajni składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Strych (skład na siano i słomę)- 55.96m2

Kochasz konie? Zapraszamy do serwisu ogłoszeniowego i forum http://allekonie.pl

Technologia tradycyjna :
- wymiary wrot drewnianych 3,0m x 2,7m
- ściany zewnętrzne murowane grubości 25 cm.
- ściany wewnętrzne działowe murowane grubości 12 cm.
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM".
- strop z balek drewnianych
- dach wielospadowy o kącie 35, 30°
- dach pokryty dachówką ceramiczną.
- konstrukcja więźby dachowej drewniana
- pow. dachu : 210m2

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Boks11.90
6.Komunikacja 39.60
7.Siodlarnia 13.10
5.Paszalnia 15.090
2.Boks11.80
3.Boks11.80
4.Boks11.90
Suma115.190
Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal841.56 kg
Drewno23.968 m³
Dach210 m²

Kosztorys orientacyjny brutto

Stan zerowy46076 zł
Stan surowy101367 zł
Roboty wykończeniowe wewnętrzne64218 zł
Roboty wykończeniowe zewnętrzne26782 zł
Instalacje i przyłącza49532 zł
Suma287975 zł
