G263 Wiata garażowa

gotowy projekt
gotowy projekt
gotowy projekt
  • gotowy projekt
  • gotowy projekt
  • gotowy projekt
  • gotowy projekt


Dane techniczne

Powierzchnia użytkowa 282.5 m²
Powierzchnia kondygnacji netto 0 m²
Powierzchnia zabudowy 294.63 m²
Pow. tarasów/werandy/wiaty/schodów zew. 0 m²
Powierzchnia całkowita 294.63 m²
Kubatura 1738 m³
Wysokość budynku 7.74 m
Kąt nachylenia dachu 20°
Min. wymiary działki (szerokość x długość) 16.1 x 18.3 m
Czy posiada poddasze NIE

Cena projektu:

2090

Dostępne technologie

SZKIELETOWA

zapytaj o rysunki szczegółowe


drukuj DRUKUJ

Wysyłka

wysyłka gratis
Zamów w ciągu następnych:
a otrzymasz przesyłkę

Rzuty i przekroje

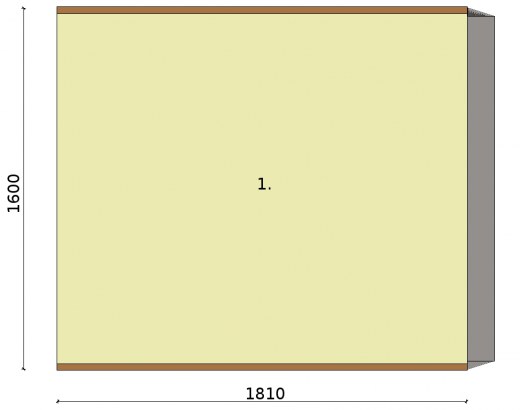

Rzut przyziemia
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
1. Wiata 282.5 0
suma: 282.5 0

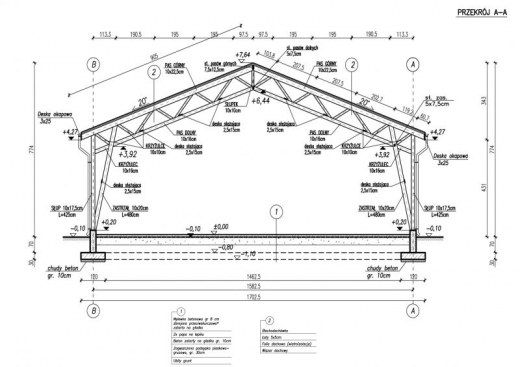

Przekrój A-A

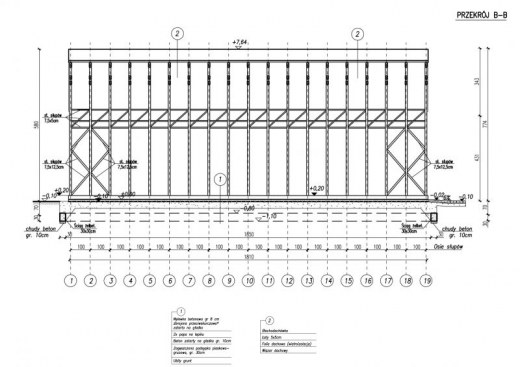

Przekrój BB


Opis projektu

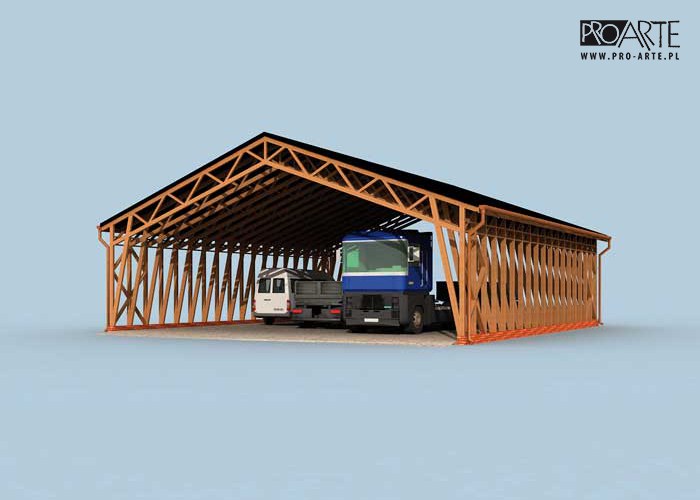

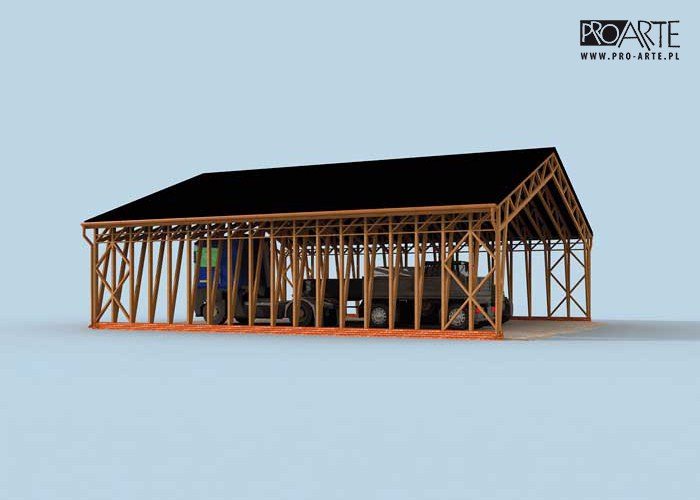

Wiata wolnostojąca, może pełnić funkcję garażową jak i również magazynową Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Opis technologii

Technologia drewniana : -stopy żelbetowe betonowe zbrojone konstrukcyjnie, -słupy główne zakotwione w fundamencie -dach dwuspadowy, oparty na dachowych kratownicach , z drewna klasy co najmniej C-24 o wilgotności 22% - pokrycie dachowe papa

Zestawienia materiałów

Technologia murowana tradycyjna

Stal 1187.32 kg
Drewno 28.935 m³
Pow. ścian nośnych zewn.
Pow. ścian nośnych wewn.
Pow. ścian działowych wewn.
Dach 330 m²





*Zakupu materiału należy dokonać po konsultacji z adaptującym. Zestawienia są informacyjne.

Kosztorys

I Stan zerowy Koszt
Na ten etap mogą składać się:
- Roboty ziemne
- Fundamenty i ściany fundamentowe
- Ściany piwnic (o ile są w projekcie)
- Strop nad piwnicą i schody (o ile są w projekcie)
- Izolacje przeciwwilgociowe
31641 zł
II Stan surowy Koszt
Na ten etap mogą składać się:
- Ściany zewnętrzne i wewnetrzne nośne
- Stropy, schody, podesty
- Ścianki działowe
- Dach (więźba + pokrycie)
- Izolacje przeciwwilgociowe i cieplne
- Stolarka zewnętrzna
- Drzwi wewnętrzne
69611 zł
III Roboty wykończeniowe wewnętrzne Koszt
Na ten etap mogą składać się:
- Tynki i oblicowania
- Roboty malarskie
- Podłoża
- Podłogi i posadzki
- Elementy śluarsko-kowalskie
44101 zł
IV Roboty wykończeniowe zewnętrzne Koszt
Na ten etap mogą składać się:
- Elewacje
- Roboty różne
18391 zł
V instalacje i przyłącza Koszt
Na ten etap mogą składać się:
- Przyłącze elektryczne
- Instalacja elektryczna
- Przyłącze wody
- Instalacja wod.-kan.
- Instalacja C.O.
34015 zł
Suma 197759 zł
* Powyższy kosztorys ma charakter orientacyjny. Podane kwoty są cenami brutto.
