G70 budynek gospodarczy










Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...
Powierzchnia użytkowa | 46.60 m² |
Min. wymiary działki (długość x szerokość) | 14.50 x 14.40 m |
Dostępne technologie | |
Warianty projektu | garaż, budynek gospodarczy |
Dane techniczne
Powierzchnia użytkowa | 46.60 m² |
Powierzchnia zabudowy | 48.10 m² |
Powierzchnia kondygnacji netto | 0.00 m² |
Powierzchnia całkowita | 48.10 m² |
Kubatura | 211.00 m³ |
Kąt nachylenia dachu | 30° |
Wymiary budynku długość x szerokość | 7.40 x 6.50 m |
Wysokość budynku | 5.26 m |
Min. wymiary działki długość x szerokość | 14.50 x 14.40 m |
Dach | dwuspadowy |
Ilość pomieszczeń | 3 |
Opis i technologia projektu
Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.
- powierzchnia użytkowa -46,60m2
- powierzchnia całkowita -48,10m2
- kubatura - 211,00m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,26m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachu dachówka cementowa bądź ceramiczna
- wymiar bramy garażowej 2,4x2,4m
Rzuty i przekroje

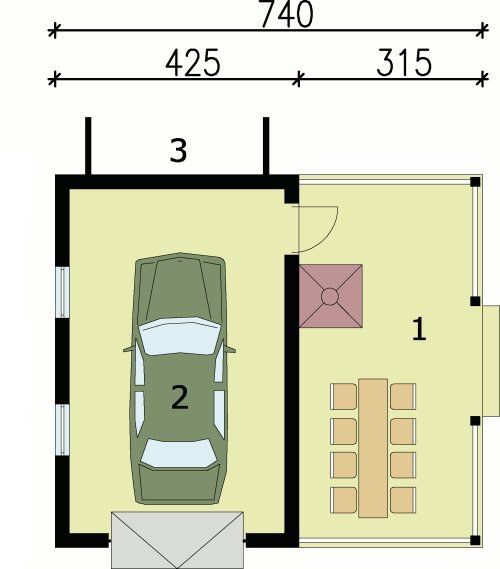

Przyziemie
Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
---|---|---|---|
1. | Altana | 20.9 | 0 |
2. | Garaż | 22.5 | 0 |
3. | Skład na drewno | 3.2 | 0 |
Suma | 46.6 | 0 |

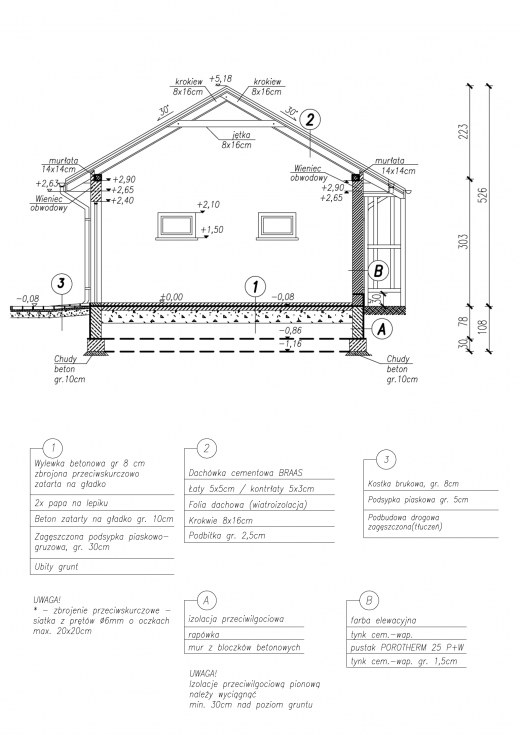

Przekroj A-A
Obrót 360
Zestawienia materiałów
Technologia murowana tradycyjna | |
Stal | 241.57 kg |
Drewno | 3.773 m³ |
Pow. ścian nośnych zew. | 63 m² |
Dach | 80 m² |
Kosztorys orientacyjny brutto
Stan zerowy | 14166 zł |
Stan surowy | 31166 zł |
Roboty wykończeniowe wewnętrzne | 19744 zł |
Roboty wykończeniowe zewnętrzne | 8234 zł |
Instalacje i przyłącza | 15229 zł |
Suma | 88540 zł |
