699 zł
Gwarancja najniższej ceny i najszybszej wysyłki
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

GB28 projekt budynku gospodarczego. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...

Czytaj więcej

Powierzchnia użytkowa 34.65 m²
+ wiata15 m²
Min. wymiary działki
długość x szerokość
12.20 x 15.80 m
Dostępne technologieblaszana
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

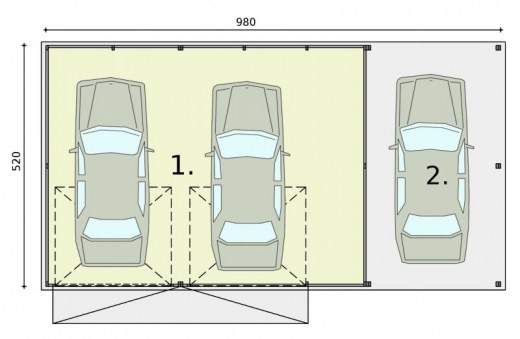

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż34.650
2.Wiata150
Suma49.650
Zamów szczegółowe rysunki

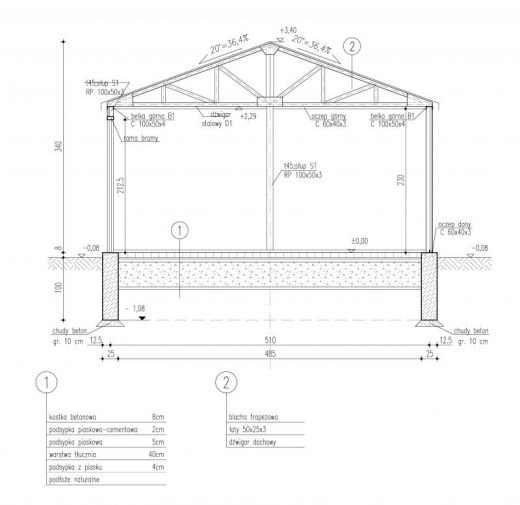

Przekrój A-A

Przekrój A-A

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ wiata
34.65 m²
15 m²
Powierzchnia zabudowy 50.88 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 50.88 m²
Kubatura 149.00 m³
Kąt nachylenia dachu20°
Wymiary budynku
długość x szerokość
9.80 x 5.20 m
Wysokość budynku 3.40 m
Min. wymiary działki
długość x szerokość
12.20 x 15.80 m
Dachdwuspadowy
Ilość pomieszczeń2

Opis i technologia projektu

GB28 projekt budynku gospodarczego. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia :
- powierzchnia użytkowa
  garażu -34,65m2
  wiaty -15,00m2
- powierzchnia zabudowy + wiata -35,88+15,00m2
- powierzchnia całkowita  -50,88m2
- kubatura  - 149,00m3
- wysokość budynku 3,40m
- dach dwuspadowy 20°
--budynek zaprojektowano w technologii szkieletu stalowego
- pokrycie dachu z blachy trapezowej
- wymiar bram garażowych 2,50x2,125m.
Garażu blaszanego otynkowanego:




W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Dach57.06 m²

Kosztorys orientacyjny brutto

Stan zerowy13860 zł
Stan surowy30492 zł
Roboty wykończeniowe wewnętrzne19317 zł
Roboty wykończeniowe zewnętrzne8056 zł
Instalacje i przyłącza14900 zł
Suma86625 zł
