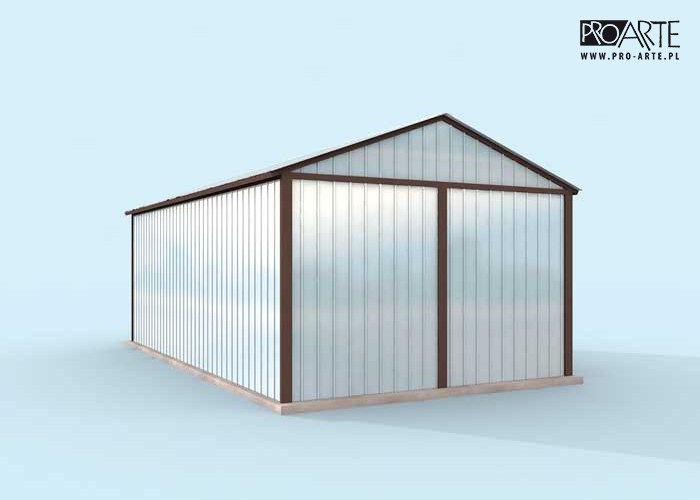

GB29 projekt budynku gospodarczego

499 zł

Zobacz odbicie
lustrzane

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

Czytaj więcej

Powierzchnia użytkowa	30.26 m²
Min. wymiary działki (długość x szerokość)	14.86 x 11.00 m
Dostępne technologie	blaszana
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa	30.26 m²
Powierzchnia zabudowy	31.44 m²
Powierzchnia kondygnacji netto	0.00 m²
Powierzchnia całkowita	31.44 m²
Kubatura	87.00 m³
Kąt nachylenia dachu	20°
Wymiary budynku długość x szerokość	4.00 x 7.86 m
Wysokość budynku	3.10 m
Min. wymiary działki długość x szerokość	14.86 x 11.00 m
Dach	dwuspadowy
Ilość pomieszczeń	1

Opis i technologia projektu

GB29 projekt budynku gospodarczego. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia tradycyjna :
- powierzchnia użytkowa -30,26m2

- powierzchnia zabudowy -31,44m2
- powierzchnia całkowita -31,44m2
- kubatura - 87,00m3
- wysokość budynku 3,10m
- dach dwuspadowy 20°
--budynek zaprojektowano w technologii szkieletu stalowego
- pokrycie dachu z blachy trapezowej

- wymiar bramy garażowej 2,50x2,125m.

Wersja garażu blaszanego otynkowanego:

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

Rzut przyziemia

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1.	Garaż	30.26	0
	Suma	30.26	0

Zamów szczegółowe rysunki

Przekrój

Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Dach	35.78 m²

Kosztorys orientacyjny brutto

Stan zerowy	9199 zł
Stan surowy	20238 zł
Roboty wykończeniowe wewnętrzne	12821 zł
Roboty wykończeniowe zewnętrzne	5347 zł
Instalacje i przyłącza	9889 zł
Suma	57494 zł
