Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...

Czytaj więcej

Powierzchnia użytkowa57.07 m²
Min. wymiary działki (długość x szerokość)13.50 x 16.78 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa57.07 m²
Powierzchnia zabudowy63.57 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita63.57 m²
Kubatura272.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
9.78 x 6.50 m
Wysokość budynku5.22 m
Min. wymiary działki
długość x szerokość
13.50 x 16.78 m
Dachdwuspadowy
Ilość pomieszczeń3

Opis i technologia projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia szkieletowa:
- powierzchnia użytkowa (z altaną)      -56,97m2
- powierzchnia zabudowy (bez altany) -52,01m2
- powierzchnia całkowita                       - 63,57m2
- kubatura -  272m3



 - ściany zewnętrzne: słupki 4x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3 1,2cm , a wewnątrz płytą GKF 1,25cm , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.



- wysokość budynku 5,22m.
- dach dwuspadowy 30°
- więźba dachowa : układ krokwiowo-kleszczowym.
- pokrycie dachowe : dachówka ceramiczna.

- wymiar bram garażowych 2x 2400x2400

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

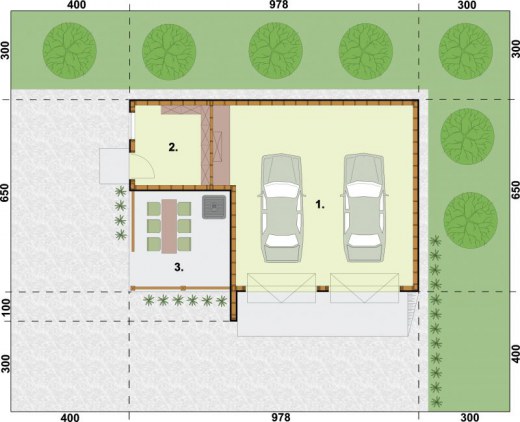

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
3.Altana11.560
Suma11.560
1.Garaż38.580
2.Pom. gospodarcze6.830
Suma45.410
Zamów szczegółowe rysunki

Kosztorys orientacyjny brutto

Stan zerowy17349 zł
Stan surowy38168 zł
Roboty wykończeniowe wewnętrzne24181 zł
Roboty wykończeniowe zewnętrzne10084 zł
Instalacje i przyłącza18650 zł
Suma108433 zł
