Zestaw dodatków do projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...

Czytaj więcej

Powierzchnia użytkowa 136.46 m²
Min. wymiary działki
długość x szerokość
16.00 x 24.60 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa 136.46 m²
Powierzchnia zabudowy 148.80 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 148.80 m²
Kubatura 765.00 m³
Kąt nachylenia dachu30°

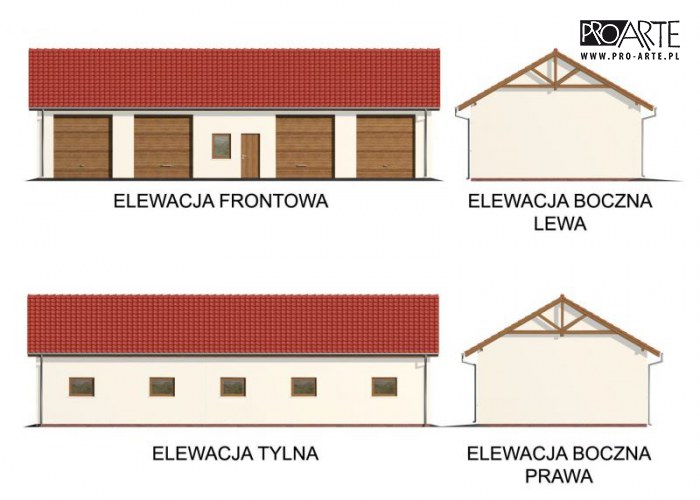

Wymiary budynku
długość x szerokość
18.60 x 8.00 m
Wysokość budynku 6.30 m
Min. wymiary działki
długość x szerokość
16.00 x 24.60 m
Dachdwuspadowy

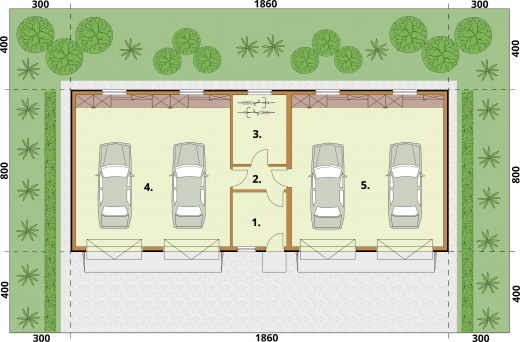

Ilość pomieszczeń5

Opis i technologia projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia szkieletowa:
- powierzchnia użytkowa    -136,46m2
- powierzchnia zabudowy   -148,80m2
- powierzchnia całkowita      -148,80m2
- kubatura -  765m3



 - ściany zewnętrzne: słupki 4x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3 1,2cm , a wewnątrz płytą GKF 1,25cm , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.



- wysokość budynku 6,3m.
- dach dwuspadowy 30°
- więźba dachowa : układ krokwiowo-kleszczowy.
- pokrycie dachowe : dachówka ceramiczna.





W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Kosztorys orientacyjny brutto

Stan zerowy54584 zł
Stan surowy120085 zł
Roboty wykończeniowe wewnętrzne76076 zł
Roboty wykończeniowe zewnętrzne31727 zł
Instalacje i przyłącza58678 zł
Suma341150 zł
