G355 -G355 budynek gospodarczy z poddaszem użytkowym Budynek gospodarczy, parterowy z poddaszem użytkowym, niepodpiwniczony. PARTER: garaż, pomieszczenie gospodarcze,...

Czytaj więcej

Powierzchnia użytkowa 156.51 m²
Min. wymiary działki
długość x szerokość
15.00 x 19.80 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż
Zobacz pełne dane projektu

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Pomieszczenie gospodarcze15.8515.85
2Pomieszczenie gospodarcze71.1271.12
Suma86.9786.97
Zamów szczegółowe rysunki
Rzut poddasza

Rzut poddasza

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Pomieszczenie gospodarcze66.9487
Suma66.9487
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 156.51 m²
Powierzchnia zabudowy 102.40 m²
Powierzchnia kondygnacji netto 156.49 m²
Powierzchnia całkowita 204.80 m²
Kubatura 579.35 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
8.00 x 12.80 m
Wysokość budynku 6.81 m
Min. wymiary działki
długość x szerokość
15.00 x 19.80 m
Liczba stanowisk3 stanowiska
Dachdwuspadowy
Kondygnacjaparterowe, z poddaszem
Funkcjaz pom. gosp.
Ilość pomieszczeń3

Opis i technologia projektu

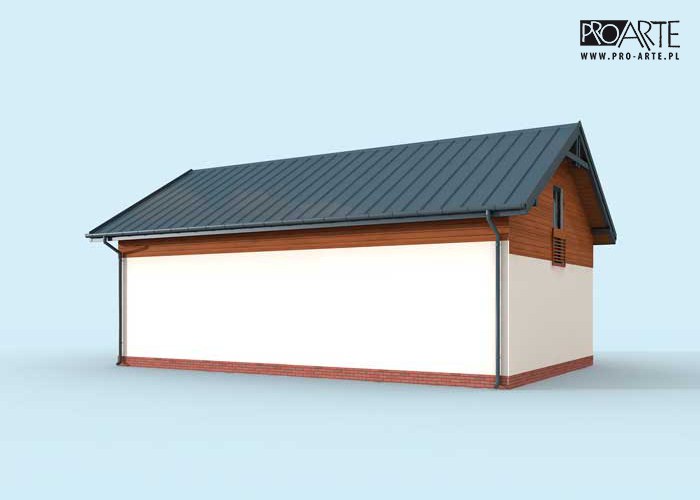

G355 - budynek gospodarczy z pomieszczeniem gospodarczym i poddaszem użytkowym



Budynek gospodarczy, parterowy z poddaszem użytkowym, niepodpiwniczony.



PARTER:

Pomieszczenia gospodarcze, klatka schodowa.



PODDASZE:

klatka schodowa, pomieszczenie gospodarcze.

Projektowany budynek zaprojektowano w technologii murowanej.

Główną konstrukcję nośną stanowić będą: ławy fundamentowe żelbetowe zazbrojone konstrukcyjnie, stopy fundamentowe żelbetowe i słupy żelbetowe, ściany nośne w układzie mieszanym spięte wieńcami, strop gęstożebrowy. Dach dwuspadowy, oparty na więźbie o konstrukcji drewnianej krokwiowo-jętkowej.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal2292.33 kg
Drewno5.599 m³
Dach149 m²

Kosztorys orientacyjny brutto

Stan zerowy67612 zł
Stan surowy148747 zł
Roboty wykończeniowe wewnętrzne94235 zł
Roboty wykończeniowe zewnętrzne39300 zł
Instalacje i przyłącza72683 zł
Suma422577 zł
