590 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...

Czytaj więcej

Powierzchnia użytkowa36.85 m²
Min. wymiary działki (długość x szerokość)14.50 x 14.50 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa36.85 m²
Powierzchnia zabudowy42.25 m²
Powierzchnia kondygnacji netto36.85 m²
Powierzchnia całkowita42.25 m²
Kubatura183.61 m³
Kąt nachylenia dachu35°
Wymiary budynku
długość x szerokość
6.50 x 6.50 m
Wysokość budynku5.49 m
Min. wymiary działki
długość x szerokość
14.50 x 14.50 m
Dachdwuspadowy
Ilość pomieszczeń1

Opis i technologia projektu

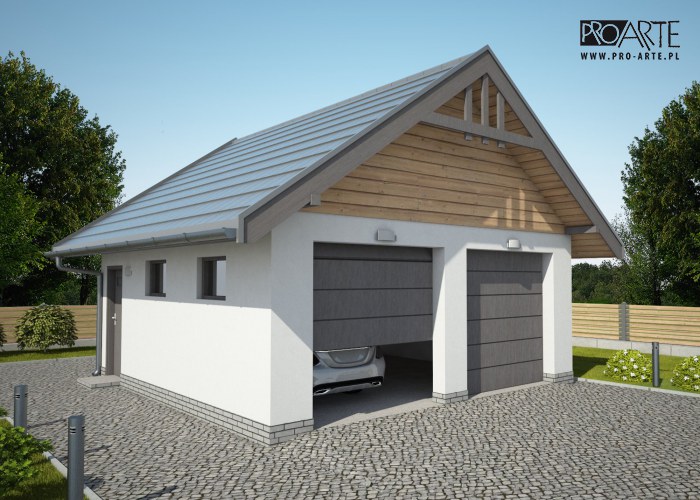

G330A szkielet drewniany - garaż dwustanowiskowy z dachem dwuspadowym.
Dwie bramy garażowe o wymiarach 2,3x2,4m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego. Główną konstrukcję nośną stanowić będą: ławy, ściany fundamentowe i wieniec wykonane jako betonowe zbrojone konstrukcyjnie, słupy drewniane, ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, dach dwuspadowy oparty na więźbie o konstrukcji drewnianej krokwiowo-jętkowej.



Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Garaż36.8536.85
Suma36.8536.85
Zamów szczegółowe rysunki

Zestawienia materiałów

Technologia drewniana szkieletowa
Stal384.25 kg
Drewno8.006 m³
Dach72.4 m²

Kosztorys orientacyjny brutto

Stan zerowy7075 zł
Stan surowy15565 zł
Roboty wykończeniowe wewnętrzne9861 zł
Roboty wykończeniowe zewnętrzne4112 zł
Instalacje i przyłącza7606 zł
Suma44220 zł
