699 zł
Gwarancja najniższej ceny i najszybszej wysyłki
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

G73B budynek gospodarczo-garażowy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...

Czytaj więcej

Powierzchnia użytkowa 34.74 m²

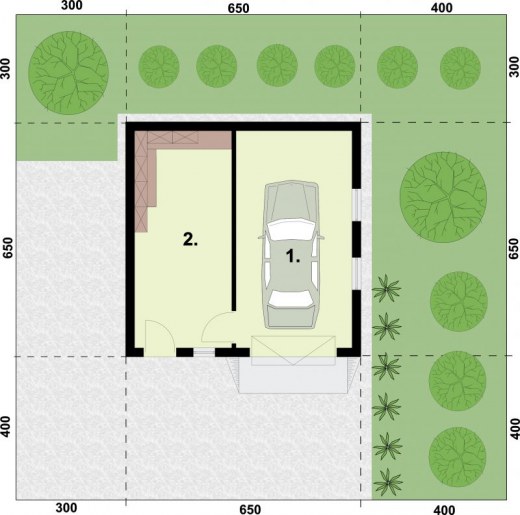

Min. wymiary działki
długość x szerokość
13.50 x 13.50 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż18.920
2.Pom. gospodarcze15.820
Suma34.740
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 34.74 m²
Powierzchnia zabudowy 42.25 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 42.25 m²
Kubatura 182.41 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
6.50 x 6.50 m
Wysokość budynku 5.25 m
Min. wymiary działki
długość x szerokość
13.50 x 13.50 m
Dachdwuspadowy
Ilość pomieszczeń2

Opis i technologia projektu

G73B budynek gospodarczo-garażowy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia tradycyjna :
- powierzchnia użytkowa 35,28m2

- powierzchnia zabudowy -42,25m2
- powierzchnia całkowita  -42,25m2
- kubatura  - 182,41m3
- ściany zewnętrzne nośne murowane grubości 25cm
- ściany wewnętrzne działowe grubości 12cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,25m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachówka ceramiczna
- wymiar bramy garażowej 2,4x2,4m

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal380.96 kg
Drewno4.305 m³
Pow. ścian nośnych zew.69 m²
Pow. ścian działowych wew.16 m²
Dach68.5 m²

Kosztorys orientacyjny brutto

Stan zerowy10561 zł
Stan surowy23234 zł
Roboty wykończeniowe wewnętrzne14719 zł
Roboty wykończeniowe zewnętrzne6139 zł
Instalacje i przyłącza11353 zł
Suma66006 zł

Realizacje projektu "G73B budynek gospodarczo-garażowy"

Realizacja projektu budynku gospodarczego - G73B
Realizacja projektu garażu - G73B
