699 zł
Gwarancja najniższej ceny i najszybszej wysyłki
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

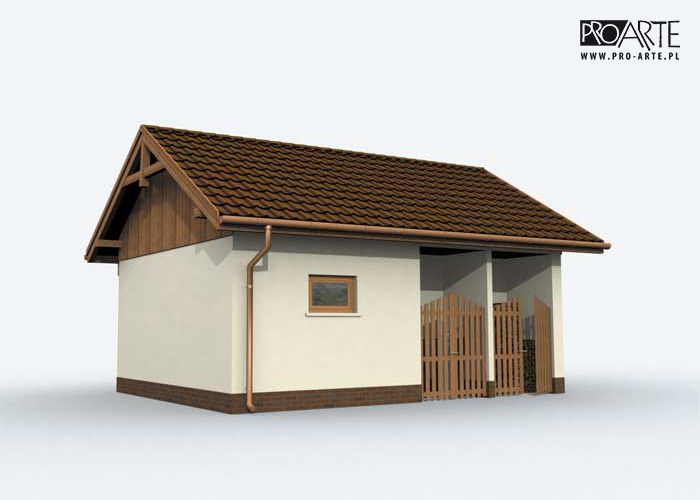

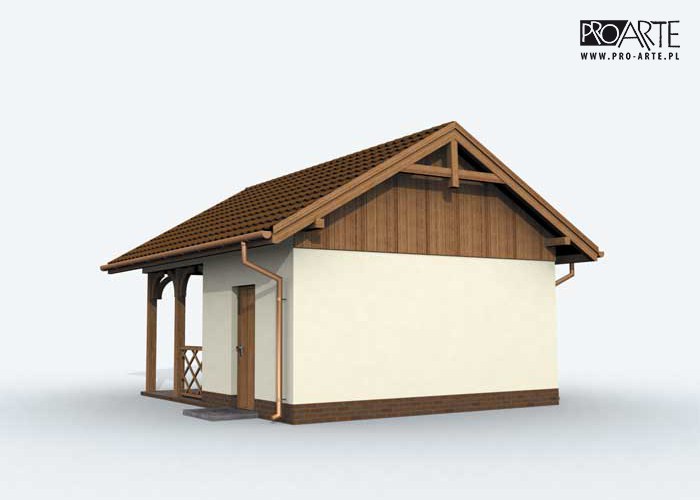

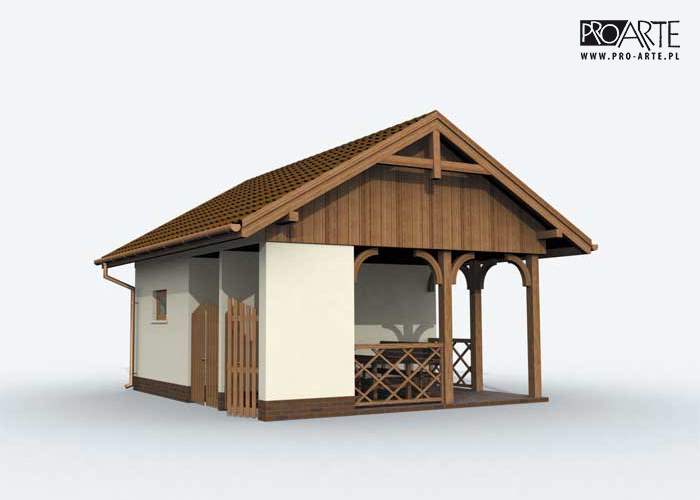

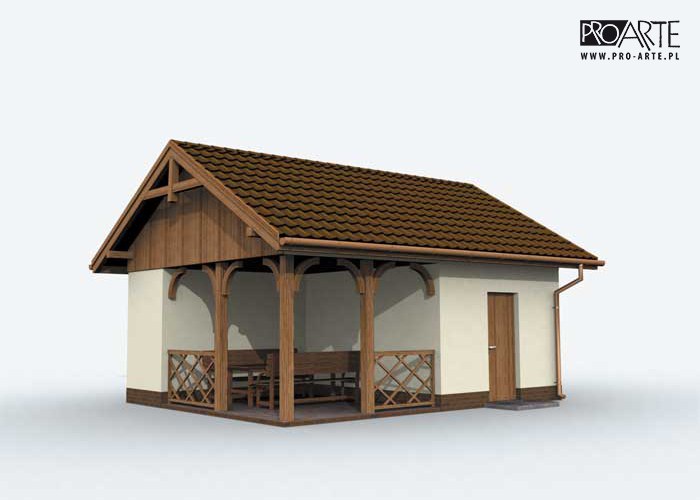

Budynek gospodarczy wolnostojący, parterowy z pomieszczeniem gospodarczym, werandą, składem na odpady i drewno kominkowe. Projekt składa się z czterech egzemplarzy a w tym części architektonicznej...

Czytaj więcej

Powierzchnia użytkowa 30.81 m²
Min. wymiary działki
długość x szerokość
13.50 x 12.80 m
Dostępne technologiemurowana, szkieletowa
Warianty projektubudynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

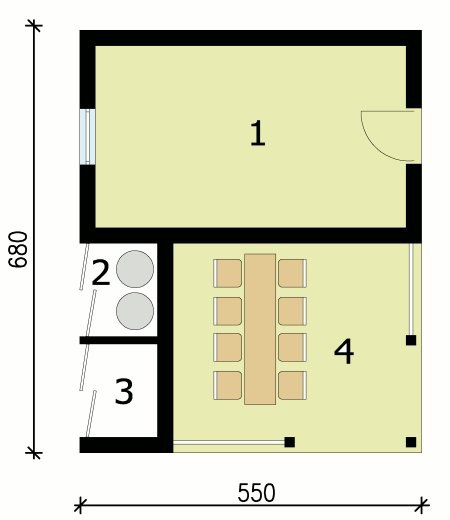

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Pom. gospodarcze14.360
2.Skład na odpady1.830
3.Skład na drewno1.820
4.Weranda12.80
Suma30.810
Zamów szczegółowe rysunki

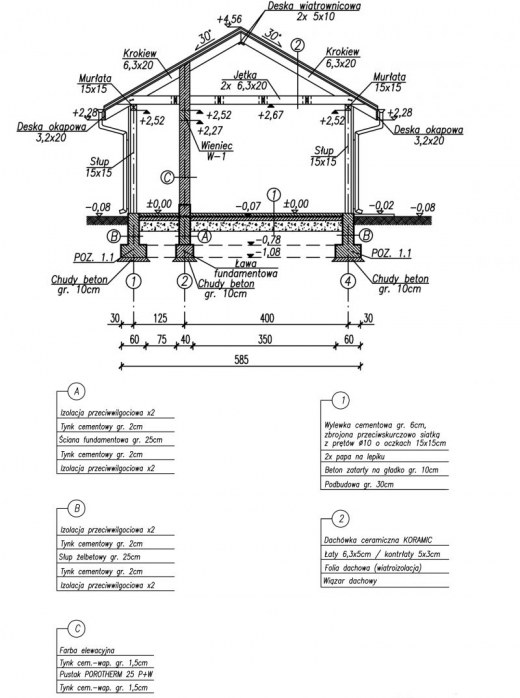

Przekrój A-A

Przekrój A-A

Zamów szczegółowe rysunki

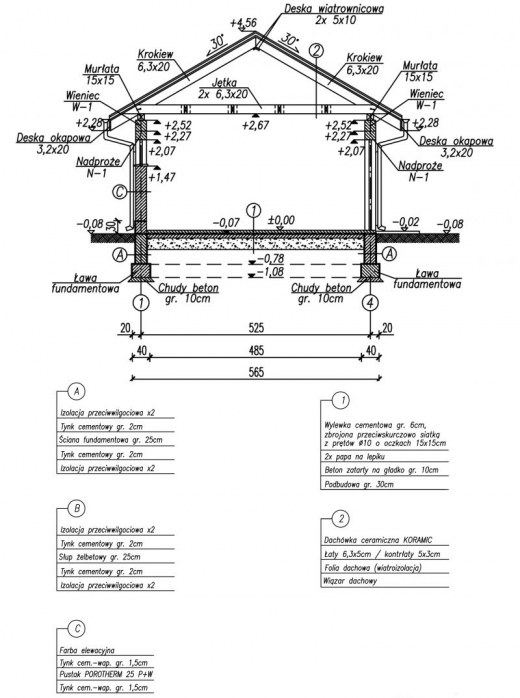

Przekrój B-B

Przekrój B-B

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 30.81 m²
Powierzchnia zabudowy 37.40 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 37.40 m²
Kubatura 143.70 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
6.80 x 5.50 m
Wysokość budynku 4.64 m
Min. wymiary działki
długość x szerokość
13.50 x 12.80 m
Dachdwuspadowy
Ilość pomieszczeń4

Opis i technologia projektu

Budynek gospodarczy wolnostojący, parterowy z pomieszczeniem gospodarczym, werandą, składem na odpady i drewno kominkowe.


Projekt składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa -30,81m2

- powierzchnia zabudowy -37,40m2
- powierzchnia całkowita  -37,40m2
- kubatura części przekrytej i zamkniętej ze wszystkich stron -72,28m3
- kubatura części przekrytej i nie zamkniętej ze wszystkich stron -71,42m3
- kubatura razem -143,70m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 4,64m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachu dachówka ceramiczna








W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal385.15 kg
Drewno4.543 m³
Pow. ścian nośnych zew.65 m²
Pow. ścian działowych wew.4 m²
Dach61.9 m²
Do pobraniaZestawienie stali
Zestawienie drewna
Zestawienie stolarki

Kosztorys orientacyjny brutto

Stan zerowy9366 zł
Stan surowy20606 zł
Roboty wykończeniowe wewnętrzne13054 zł
Roboty wykończeniowe zewnętrzne5444 zł
Instalacje i przyłącza10069 zł
Suma58539 zł

Realizacje projektu "G150 budynek gospodarczy"

Realizacja projektu garażu  - G150
