499 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

G332 - budynek wiaty rekreacyjnej z grillowędzarnikiem Projekt  składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W...

Czytaj więcej

Powierzchnia użytkowa20.90 m²
Min. wymiary działki (długość x szerokość)12.25 x 9.90 m
Dostępne technologiemurowana
Warianty projektubudynek gospodarczy
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa20.90 m²
Powierzchnia zabudowy24.38 m²
Powierzchnia kondygnacji netto20.90 m²
Powierzchnia całkowita24.38 m²
Kubatura92.20 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
3.90 x 6.25 m
Wysokość budynku4.42 m

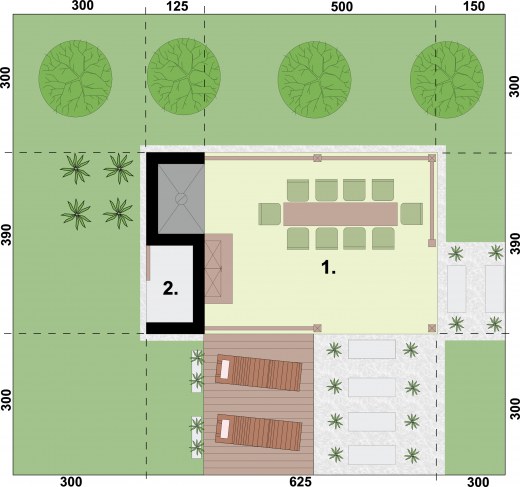

Min. wymiary działki
długość x szerokość
12.25 x 9.90 m
Dachdwuspadowy
Ilość pomieszczeń2

Opis i technologia projektu

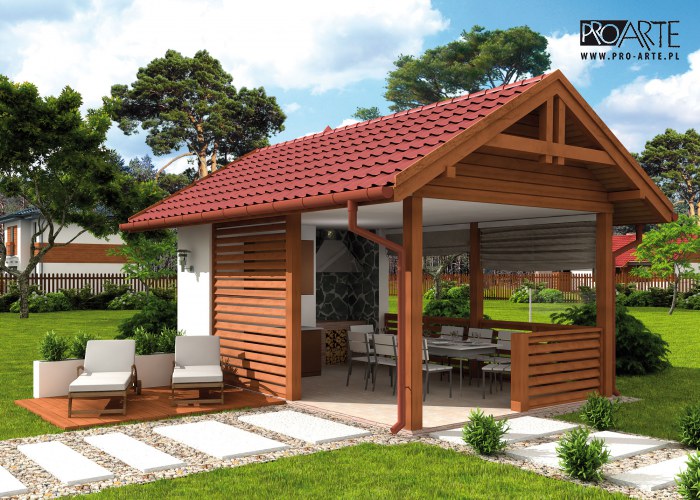

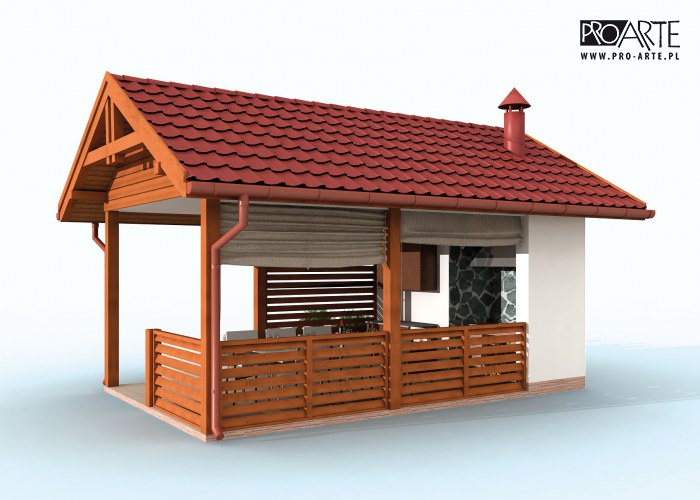

G332 - budynek wiaty rekreacyjnej z grillowędzarnikiem

Projekt możesz otrzymać gratis, jeśli kupisz dowolny projekt domu całorocznego lub letniskowego (z wyjątkiem domów objętych promocją cenową).
Zobacz inne projekty, spośród których możesz wybrać jeden jako dodatek do domu:
G331
G326


Projekt  składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa  - 20,9m2
- powierzchnia zabudowy -
- powierzchnia całkowita  - 24,38m2
- kubatura - 92,9m3
- ściany zewnętrzne nośne murowane grubości 25cm
- ściany wewnętrzne nośne działowe murowane grubości 25cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- wysokość budynku 4,41 m
- dach czterospadowyspadowy 35°
- więźba dachowa drewniana w układzie krokwiowo-kleszczowym

- pokrycie dachowe : dachówka ceramiczna

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

Rzut

Rzut

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
2Skład na drewno1.541.54
1Altana ogrodowa z grillem19.3619.36
Suma20.920.9
Zamów szczegółowe rysunki

Zestawienia materiałów

Technologia murowana tradycyjna
Stal183.12 kg
Drewno2.713 m³
Pow. ścian nośnych zew.23 m²
Dach44.1 m²

Kosztorys orientacyjny brutto

Stan zerowy6354 zł
Stan surowy13978 zł
Roboty wykończeniowe wewnętrzne8855 zł
Roboty wykończeniowe zewnętrzne3693 zł
Instalacje i przyłącza6830 zł
Suma39710 zł
