1700 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Budynek inwentarski - obora dla 22 krów mlecznych, uwięziowa (stanowiskowa, na płytkiej ściółce, wolnostojąca, parterowa, niepodpiwniczona). Wieloletnie przygotowania dały efekt finalny w postaci...

Czytaj więcej

Powierzchnia użytkowa157.00 m²
Min. wymiary działki (długość x szerokość)21.75 x 21.60 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa157.00 m²
Powierzchnia zabudowy187.00 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita0.00 m²
Kubatura772.00 m³
Kąt nachylenia dachu20°
Wymiary budynku
długość x szerokość
0.00 x 0.00 m
Wysokość budynku5.45 m
Min. wymiary działki
długość x szerokość
21.75 x 21.60 m
Dachdwuspadowy
Pow. tarasów/werandy/wiaty/schodów zew.10.08 m²

Opis i technologia projektu

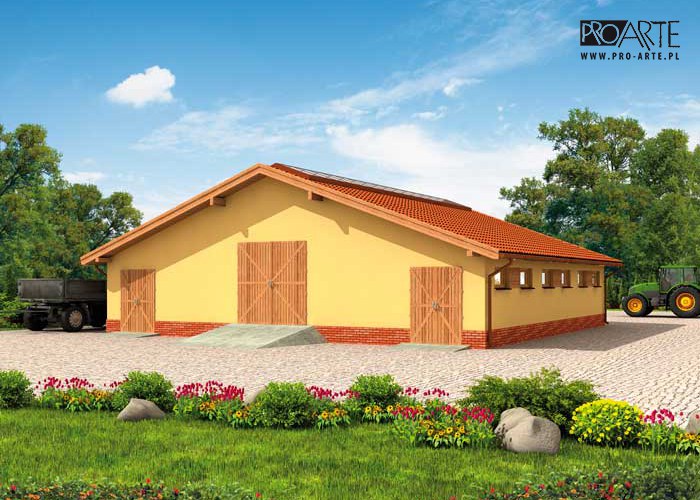

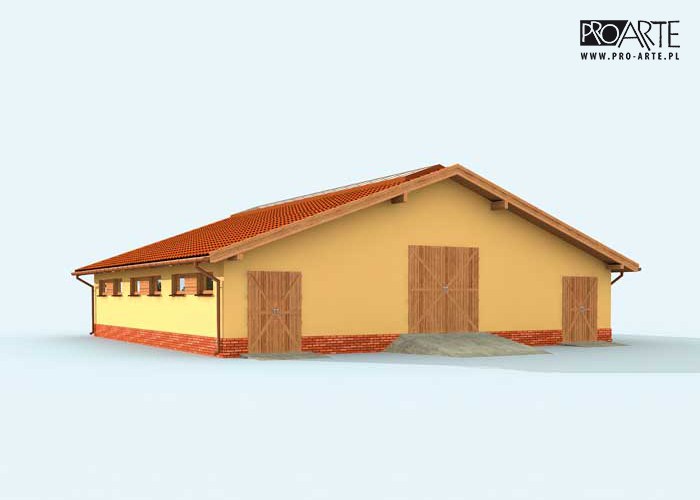

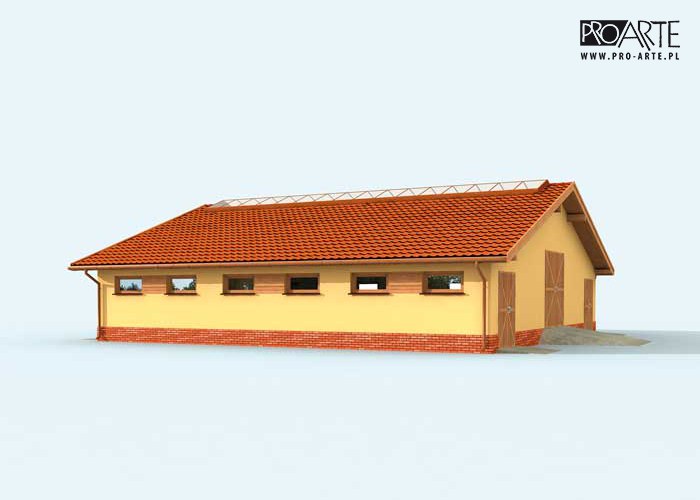

Budynek inwentarski - obora dla 22 krów mlecznych, uwięziowa (stanowiskowa, na płytkiej ściółce, wolnostojąca, parterowa, niepodpiwniczona). Wieloletnie przygotowania dały efekt finalny w postaci projektu budynku inwentarskiego. Wbrew pozorom obora, podobnie jak projekt domu mieszkalnego, wymaga wielu przygotowań oraz wiedzy na temat projektów tego typu. Do obory głównym wejściem można swobodnie wjechać ciągnikiem w celu podania paszy. Żadnych problemów nie sprawia też wywóz gnojownika. Można go zbierać mechanicznie lub ręcznie. Specjalnie do tego celu wyposażono oborę w osobne wejścia umożliwiające usunięcie nieczystości. Racjonalna gospodarka przestrzenią, ułatwienia pozwalające komfortowo oporządzać zwierzęta - to cechy tego projektu. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.Technologia tradycyjna : - ściany zewnętrzne murowane grubości 25 cm, Wszystkie ściany   wykonane z pustaków ceramicznych "POROTHERM". - konstrukcja więźby dachowej drewniana, pokrycie dachu wykonane z płyt wartwowych PANELTECH PUR-S gr 6cm

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

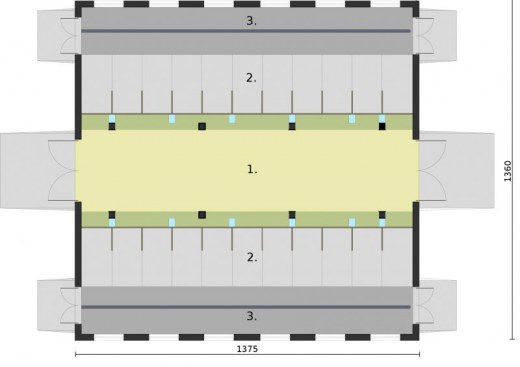

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Korytarz paszowy43.730
2.Stanowiska dla krów63.60
3.Korytarz gnojowy50.360
Suma157.690
Zamów szczegółowe rysunki

Obrót 360

Kosztorys orientacyjny brutto

Stan zerowy62800 zł
Stan surowy138160 zł
Roboty wykończeniowe wewnętrzne87528 zł
Roboty wykończeniowe zewnętrzne36503 zł
Instalacje i przyłącza67510 zł
Suma392500 zł
