MOCA 2 A dom letniskowy na zgłoszenie do 35m2

Czytaj więcej

Powierzchnia użytkowa 25.97 m²
+ strych16.44 m²
Min. wymiary działki
długość x szerokość
15.00 x 11.00 m
Dostępne technologiemurowana, szkieletowa
Warianty projektuwersja letniskowa, wersja całoroczna
Zobacz pełne dane projektu

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Pokój dzienny15.7515.75
2Kuchnia z aneksem6.956.95
3Łazienka3.523.52
Suma26.2226.22
Zamów szczegółowe rysunki
Rzut poddasza

Rzut poddasza

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Strych16.4426.59
Suma16.4426.59
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ strych
25.97 m²
16.44 m²
Powierzchnia zabudowy 34.27 m²
Powierzchnia kondygnacji netto 25.97 m²
Powierzchnia całkowita 34.27 m²
Kubatura 202.00 m³
Kąt nachylenia dachu40°
Wymiary budynku
długość x szerokość
7.70 x 5.00 m
Wysokość budynku 6.54 m
Min. wymiary działki
długość x szerokość
15.00 x 11.00 m
Powierzchnia zabudowydo 35m²
Ilość pokoi3
Dachdwuspadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń6
Pow. tarasów/werandy/wiaty/schodów zew.5.74 m²
Projekt bez garażuTak
Projekt z wejściem od południaTak

Opis i technologia projektu

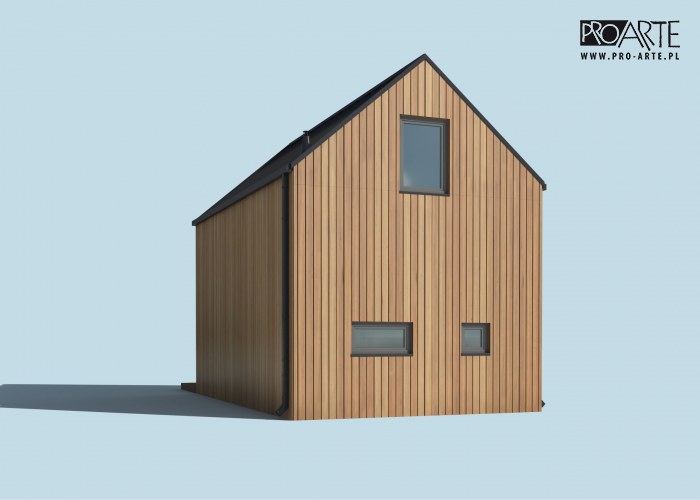

MOCA 2 A dom letniskowy na zgłoszenie do 35m2

Nowoczesny i dizajnerski projekt domku w metrażu mieszkania na blokach. Alternatywa dla osób poszukujących niedużego domu całorocznego.

Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Wysokość ściany kolankowej 1.10m

Budynek letniskowy, wolnostojący, parterowy, z poddaszem użytkowym, niepodpiwniczony.



PARTER:

komunikacja, łazienka, kuchnia z aneksem jadalnym, pokój dzienny.

PODDASZE:

strych



FORMA ARCHITEKTONICZNA:

Budynek o zwartej bryle, parterowy, z poddaszem użytkowym, niepodpiwniczony. Budynek przekryty jest dachem dwuspadowym. Maksymalna wysokość budynku wynosi 6,46m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.


KONSTRUKCJA:

Główne rozwiązania konstrukcyjno-materiałowe: Projektowany budynek wykonany będzie w technologii murowanej.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia drewniana szkieletowa
Stal497.01 kg
Drewno9.829 m³
Dach66 m²

Kosztorys orientacyjny brutto

Stan zerowy16621 zł
Stan surowy36566 zł
Roboty wykończeniowe wewnętrzne23165 zł
Roboty wykończeniowe zewnętrzne9661 zł
Instalacje i przyłącza17867 zł
Suma103880 zł
