Projekt dostępny również jako CAŁOROCZNY!!! CALGARY - dom letniskowy Kolejny z naszych domów letniskowych to świetna propozycja dla rodzin. Niewątpliwą...

Czytaj więcej

Powierzchnia użytkowa 74.55 m²
+ wiata, taras22.86 m²
Min. wymiary działki
długość x szerokość
17.40 x 17.13 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Rzuty i przekroje

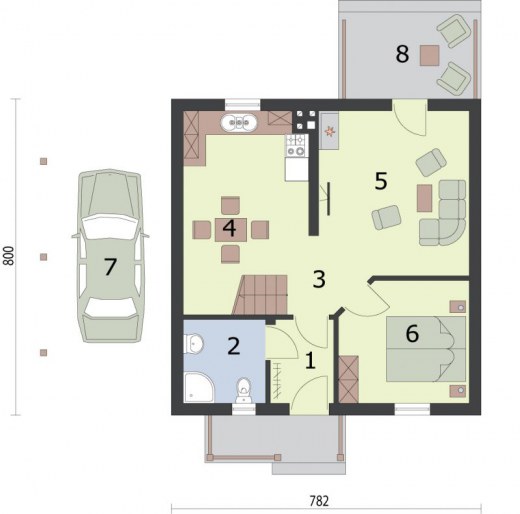

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Wiatrołap3.370
2.Łazienka4.410
3.Komunikacja5.50
4.Kuchnia z aneksem jadalnym12.670
5.Pokój dzienny15.170
6.Sypialnia9.830
Suma50.950
7.Wiata15.730
8.Taras7.130
Suma22.860
Zamów szczegółowe rysunki
Rzut poddasza

Rzut poddasza

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Komunikacja2.350
2.Strych21.250
Suma23.60
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ wiata, taras
74.55 m²
22.86 m²
Powierzchnia zabudowy 62.56 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 147.98 m²
Kubatura 406.85 m³
Kąt nachylenia dachu35°
Wymiary budynku
długość x szerokość
7.82 x 8.00 m
Wysokość budynku 7.28 m
Min. wymiary działki
długość x szerokość
17.40 x 17.13 m
Dachczterospadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń7
Pow. tarasów/werandy/wiaty/schodów zew.30.34 m²
Projekt z wiatą garażowąTak

Opis i technologia projektu

Projekt dostępny również jako CAŁOROCZNY!!!

Zobacz czym różni się projekt domku letniskowego od domu całorocznego?

CALGARY - dom letniskowy
Kolejny z naszych domów letniskowych to świetna propozycja dla rodzin. Niewątpliwą zaletą Calgary jest przestrzeń na piętrze, której znaczna część, czyli ok. 20 m2 ma powyżej metra 1,90. Można ją zagospodarować według uznania. Poza tym, do walorów tego budynku można zaliczyć wiatę samochodową, kopertowy dach oraz zgrabne i przemyślane wnętrza, które sprawiają, że Calgary może się podobać wszystkim rodzinom z dziećmi. Weranda wiedzie do wiatrołapu, z którego przechodzi się do komunikacji. Po lewej stronie znajduje się łazienka, natomiast po prawej stronie komunikacji jest dość obszerna sypialnia. Od komunikacji na wprost usytuowana jest kuchnia, za ścianą znajdziemy pokój dzienny wyposażony w kominek. Jest to miejsce, które z pewnością w zimowe wieczory będzie skupiać życie wypoczywających w domu ludzi. Z tego pokoju można wyjść na taras, będzie można w nim w letnie dni spędzać czas w biesiadnej atmosferze, przy grillu na tarasie, usytuowanym od wschodu.


Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia tradycyjna : - ściany zewnętrzne murowane grubości 30 cm, działowe gr. 12 cm. Wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM". - konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna. - istnieje możliwość adaptacji obiektu na budynek całoroczny. Technologia szkieletu drewnianego : - ściany zewnętrzne : słupki 4x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3 1,2cm , a wewnątrz płytą GK 1,25cm , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm. - ściana wewnętrzna : słupki 4x7 rozstawione max. co 40cm obite z dwóch stron płytą GK 1,25cm przestrzeń pomiędzy słupkami wypełniona wełną mineralną 7cm - konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna. - istnieje możliwość adaptacji obiektu na budynek całoroczny

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Pow. ścian nośnych zew.100 m²
Pow. ścian nośnych wew.12 m²
Pow. ścian działowych wew.33 m²
Dach126 m²

Kosztorys orientacyjny brutto

Stan zerowy39362 zł
Stan surowy86597 zł
Roboty wykończeniowe wewnętrzne54861 zł
Roboty wykończeniowe zewnętrzne22879 zł
Instalacje i przyłącza42315 zł
Suma246015 zł
