Projekt dostępny również jako CAŁOROCZNY!!! OKLAHOMA - dom letniskowy Projektu Oklahoma podobnie jak stanu o tej samej nazwie nie da się z niczym innym...

Czytaj więcej

Powierzchnia użytkowa 60.28 m²
+ taras8.3 m²
Min. wymiary działki
długość x szerokość
15.50 x 13.00 m
Dostępne technologiemurowana, szkieletowa
Warianty projektuwersja letniskowa
Zobacz pełne dane projektu

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Wiatrołap3.070
2.Komunikacja4.030
3.Łazienka5.470
4.Pokój z aneksem kuchennym22.630
Suma35.20
5.Taras8.30
Suma8.30
Zamów szczegółowe rysunki
Rzut poddasza

Rzut poddasza

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
3.Sypialnia10.910
1.Komunikacja5.250
2.Sypialnia8.920
Suma25.080
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ taras
60.28 m²
8.3 m²
Powierzchnia zabudowy 45.00 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 104.90 m²
Kubatura 265.00 m³
Kąt nachylenia dachu43°
Wymiary budynku
długość x szerokość
6.00 x 7.50 m
Wysokość budynku 7.35 m
Min. wymiary działki
długość x szerokość
15.50 x 13.00 m
Dachdwuspadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń7
Pow. tarasów/werandy/wiaty/schodów zew.14.9 m²

Opis i technologia projektu

Projekt dostępny również jako CAŁOROCZNY!!!

Zobacz czym różni się projekt domku letniskowego od domu całorocznego?

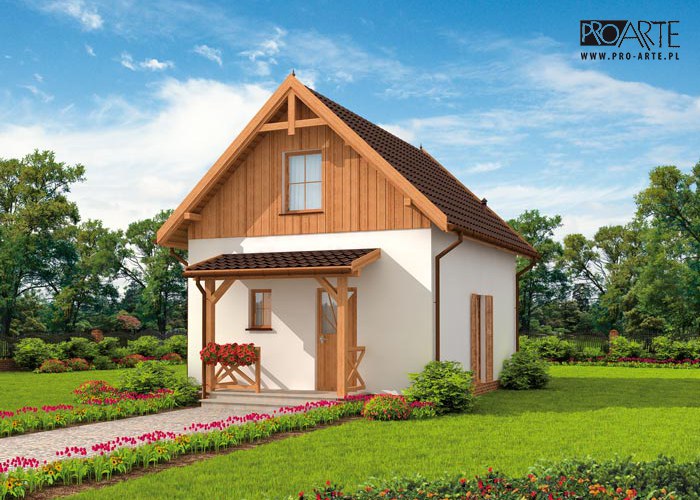

OKLAHOMA - dom letniskowy

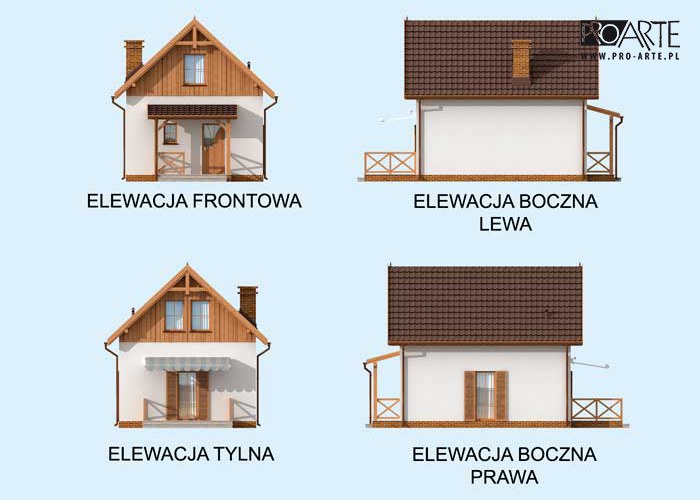

Projektu Oklahoma podobnie jak stanu o tej samej nazwie nie da się z niczym innym pomylić. Oklahoma wyróżnia się indywidualnym charakterem, to przykład rasowego, praktycznego budownictwa. Gustowne i nadające sielskiego charakteru elewacje wykończone drewnianymi elementami przykuwają uwagę.

 Są one tylko zapowiedzią dla racjonalnie zaplanowanych wnętrz. Piękno zewnętrzne i wewnętrzne uporządkowanie będą ważnym argumentem dla tych z Inwestorów, którzy widzieliby w nim ciepły, przyjazny dom letniskowy dla rodzin i nie tylko. Zadaszona weranda wiedzie do środka, w wiatrołapie znajdziemy miejsce na szafę pod zabudowę. Zaś po wyjściu z niego, po lewej usytuowano w pełni wyposażoną łazienkę, natomiast po prawej schody wiodące na piętro. Na wprost od komunikacji widoczny jest dwufunkcyjny pokój dzienny z kominkiem oraz aneksem kuchennym.

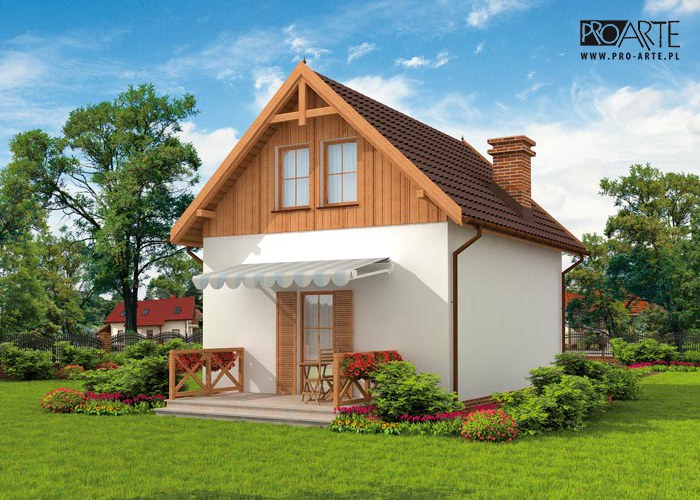

 Z tego przestronnego pokoju można wyjść na taras. Jest on dużym udogodnieniem i niewątpliwą zaletą mogącą przekonać tych, którzy cenią biesiady oraz celebrowanie wspólnych posiłków na świeżym powietrzu. Na piętrze znajdują się dwie dość obszerne sypialnie, doświetlone przez znajdujące się na ich południowych i północnych ścianach okna.

Zobacz projekt Oklahoma 2 z garażem

Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.



Wysokość ściany kolankowej 1.03m



Technologia tradycyjna:
- powierzchnia zabudowy budynku (bez tarasu i schodów zew.) - 45,00m2
- powierzchnia tarasu i schodów zew. -14,90m2
- powierzchnia użytkowa
  parteru -34,20m2
  poddasza -25,08m2
  taras -8,30m2
- powierzchnia całkowita  - 104,90m2
- kubatura  - 265,00m3
- ściany zewnętrzne murowane grubości 30 cm
- ściany wewnętrzne działowe gr. 12 cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy "POROTHERM" o gr. 23 cm
- wieżba dachowa drewniana o konstrukcji krokwiowej z dolnymi belkami wiązarów
- pokrycie dachówka ceramiczna
- instalacja grzewcza: wkład kominkowy z płaszczem wodnym

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal456.63 kg
Drewno5.421 m³
Pow. ścian nośnych zew.101 m²
Pow. ścian nośnych wew.5 m²
Pow. ścian działowych wew.15 m²
Dach90 m²

Kosztorys orientacyjny brutto

Stan zerowy31828 zł
Stan surowy70021 zł
Roboty wykończeniowe wewnętrzne44360 zł
Roboty wykończeniowe zewnętrzne18500 zł
Instalacje i przyłącza34215 zł
Suma198924 zł
