BARI C dom mieszkalny, całoroczny

Czytaj więcej

Powierzchnia użytkowa 40.68 m²
+ weranda21 m²

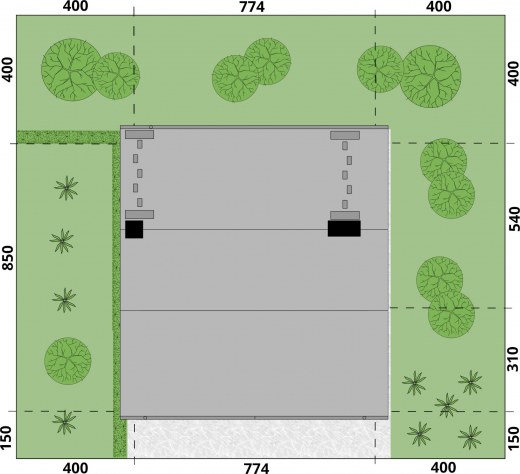

Min. wymiary działki
długość x szerokość
13.90 x 13.54 m
Dostępne technologiemurowana, szkieletowa
Warianty projektuwersja letniskowa, wersja całoroczna
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa
+ weranda
40.68 m²
21 m²
Powierzchnia zabudowy
+ weranda
37.44 m²
21 m²
Powierzchnia kondygnacji netto 64.23 m²
Powierzchnia całkowita 95.88 m²
Kubatura 254.00 m³
Kąt nachylenia dachu40°
Wymiary budynku
długość x szerokość
8.40 x 7.54 m
Wysokość budynku 6.58 m
Min. wymiary działki
długość x szerokość
13.90 x 13.54 m
Ilość pokoi2
Dachdwuspadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń3
Pow. tarasów/werandy/wiaty/schodów zew.21 m²
Projekt bez garażuTak
Projekt z wejściem od południaTak

Opis i technologia projektu

BARI C - projekt domu mieszkalnego, całorocznego

Budynek o zwartej bryle, parterowy, przekryty dachem dwuspadowym. Maksymalna wysokość budynku wynosi 6,58m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.



KONSTRUKCJA:

Główne rozwiązania konstrukcyjno-materiałowe: Budynek zaprojektowano w technologii murowanej. Główną konstrukcję nośną stanowią ławy fundamentowe, ściany nośne spięte wieńcem obwodowym oraz dach dwuspadowy, oparty na więźbie drewnianej.

Wysokość ściany kolankowej 1.07m





W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover oraz komplementarne systemowe produkty Saint-Gobain, ; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

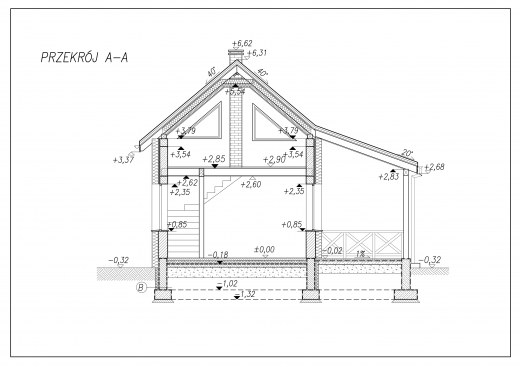

Rzuty i przekroje

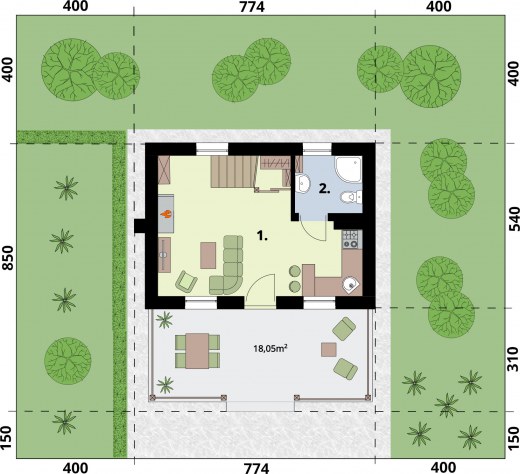

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Pokój dzienny z aneksem kuchennym24.0624.06
2Łazienka4.074.07
Suma28.1328.13
3Weranda2121
Suma2121
Zamów szczegółowe rysunki

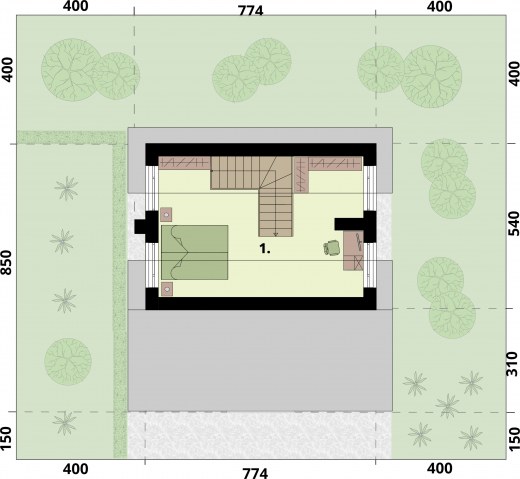

Rzut poddasza

Rzut poddasza

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Pokój12.3523.55
Suma12.3523.55
Zamów szczegółowe rysunki

Zestawienia materiałów

Technologia murowana tradycyjna
Stal476.91 kg
Drewno7.942 m³
Dach90 m²

Kosztorys orientacyjny brutto

Stan zerowy26035 zł
Stan surowy57277 zł
Roboty wykończeniowe wewnętrzne36287 zł
Roboty wykończeniowe zewnętrzne15133 zł
Instalacje i przyłącza27988 zł
Suma162720 zł
