BAZYLEA C - projekt domu mieszkalnego, całorocznego w technologii szkieletu drewnianego PARTER: wiatrołap, łazienka, komunikacja, sypialnia, pokój dzienny, kuchnia, weranda.

Czytaj więcej

Powierzchnia użytkowa 37.28 m²
Min. wymiary działki
długość x szerokość
16.40 x 15.10 m
Dostępne technologiemurowana, szkieletowa
Warianty projektuwersja letniskowa, wersja całoroczna
Zobacz pełne dane projektu

Rzuty i przekroje

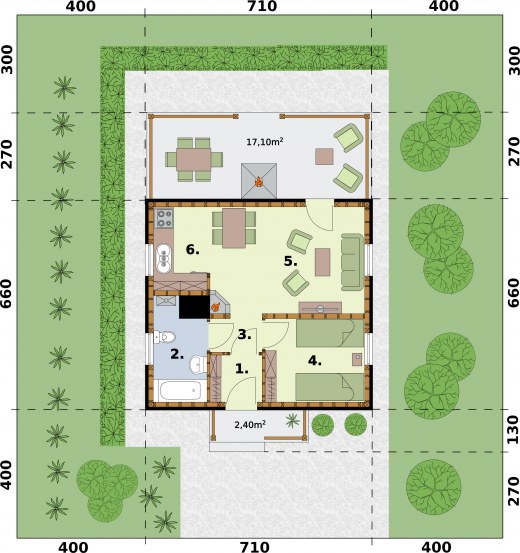

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Wiatrołap2.32.3
2Łazienka4.824.82
3Komunikacja1.811.81
6Kuchnia4.274.27
Suma13.213.2
4Sypialnia4.954.95
5Pokój dzienny16.1316.13
Suma21.0821.08
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 37.28 m²
Powierzchnia zabudowy
+ Wiata i weranda
46.86 m²
22.52 m²
Powierzchnia kondygnacji netto 37.28 m²
Powierzchnia całkowita 46.86 m²
Kubatura 208.90 m³
Kąt nachylenia dachu38°
Wymiary budynku
długość x szerokość
10.60 x 7.10 m
Wysokość budynku 5.42 m
Min. wymiary działki
długość x szerokość
16.40 x 15.10 m

Opis i technologia projektu

BAZYLEA C - projekt domu mieszkalnego, całorocznego w technologii szkieletu drewnianego

PARTER:

wiatrołap, łazienka, komunikacja, sypialnia, pokój dzienny, kuchnia, weranda.

Budynek o zwartej bryle, parterowy, niepodpiwniczony. Część mieszkalna przekryta jest dachem asymetrycznym dwuspadowym, natomiast weranda dachem jednospadowym. Maksymalna wysokość budynku wynosi 5,42m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.


KONSTRUKCJA:

Główne rozwiązania konstrukcyjno - materiałowe: Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego. Główną konstrukcję nośną stanowić będą: ławy, ściany i wieńce zazbrojone konstrukcyjnie, stopy i słupy żelbetowe oraz ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, nad częścią mieszkalną asymetryczny dach dwuspadowy oparty na więźbie o konstrukcji drewnianej w układzie krokwiowo-jętkowym z grzędą, natomiast nad werandą dach jednospadowy o konstrukcji drewnianej w układzie krokwiowym. Drewno użyte do wykonania elementów konstrykcyjnych budynku powinno być klasy co najmniej C-24 i wilgotności nie większej niż 18%.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia drewniana szkieletowa
Stal854.95 kg
Drewno11.864 m³
Dach97 m²

Kosztorys orientacyjny brutto

Stan zerowy23859 zł
Stan surowy52490 zł
Roboty wykończeniowe wewnętrzne33254 zł
Roboty wykończeniowe zewnętrzne13868 zł
Instalacje i przyłącza25649 zł
Suma149120 zł
