BARBADOS - dom letniskowy parterowy w technologii szkieletowej. UWAGA!!! Projekt dostępny również jako CAŁOROCZNY!!! Cena projektu w wersji całorocznej- 2300zł . Zobacz czym różni się projekt...

Czytaj więcej

Powierzchnia użytkowa58.09 m²
Min. wymiary działki (długość x szerokość)16.50 x 16.85 m
Dostępne technologiemurowana, szkieletowa
Warianty projektuwersja letniskowa, wersja całoroczna
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa58.09 m²
Powierzchnia zabudowy68.57 m²
Powierzchnia kondygnacji netto58.09 m²
Powierzchnia całkowita68.57 m²
Kubatura345.00 m³
Kąt nachylenia dachu38°
Wymiary budynku
długość x szerokość
8.90 x 9.25 m
Wysokość budynku5.78 m
Min. wymiary działki
długość x szerokość
16.50 x 16.85 m
Ilość pokoi3
Dachdwuspadowy
Kondygnacjaparterowe
Ilość pomieszczeń7

Opis i technologia projektu

BARBADOS - dom letniskowy parterowy  w technologii szkieletowej.

UWAGA!!! Projekt dostępny również jako CAŁOROCZNY!!! Cena projektu w wersji całorocznej- 2300zł.


Zobacz projekt w technologii murowanej.

Zobacz warstwy w standardzie PRO-ARTE dla szkieletu drewnianego - przekrój szkielet

Przekrój szkielet drewniany - ściana

Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.



Technologia szkieletowa:
- ściany zewnętrzne nośne: słupki 4x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3, a wewnątrz płytą G-K 1,25cm, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.
- ściany wewnętrzne działowe: słupki 4x9 rozstawione max. co 40cm obite zewnątrz i wewnątrz płytą G-K 1,25cm, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 9cm.
- ocieplenie styropianem 5cm.
- konstrukcja więźby dachowej drewniana
- pokrycie dachówka ceramiczna

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

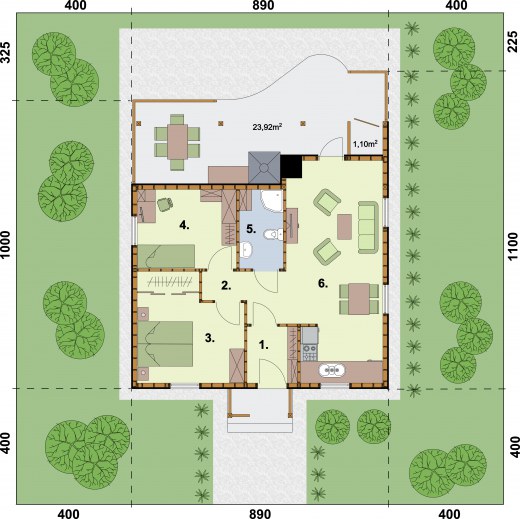

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
2.Komunikacja4.014.01
3.Pokój12.6312.63
4.Pokój9.449.44
5.Łazienka4.24.2
6.Pokój gościnny z kuchnią24.424.4
1.Wiatrołap3.413.41
Suma58.0958.09
Zamów szczegółowe rysunki

Kosztorys orientacyjny brutto

Stan zerowy19518 zł
Stan surowy42940 zł
Roboty wykończeniowe wewnętrzne27204 zł
Roboty wykończeniowe zewnętrzne11345 zł
Instalacje i przyłącza20982 zł
Suma121989 zł
