ORLEAN 7 dom mieszkalny, całoroczny to odświeżona wersja flagowego projektu domu ORLEAN, nowa aranżacja elewacji uwspółcześniła ten bestsellerowy projekt domu. Wewnątrz mamy ten sam układ z...

Czytaj więcej

Powierzchnia użytkowa58.46 m²
Min. wymiary działki (długość x szerokość)14.78 x 14.28 m
Dostępne technologiemurowana
Warianty projektuwersja letniskowa, wersja całoroczna
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa58.46 m²
Powierzchnia zabudowy
+ taras, weranda
49.36 m²
12.86 m²
Powierzchnia kondygnacji netto69.70 m²
Powierzchnia całkowita111.58 m²
Kubatura315.20 m³
Kąt nachylenia dachu43°
Wymiary budynku
długość x szerokość
6.78 x 7.28 m
Wysokość budynku7.39 m

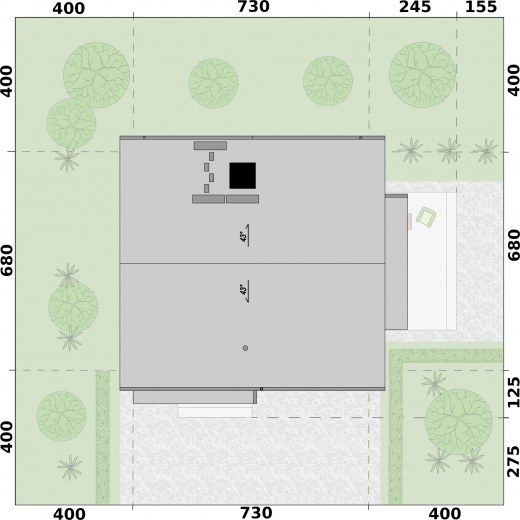

Min. wymiary działki
długość x szerokość
14.78 x 14.28 m
Ilość pokoi4
Dachdwuspadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń9
Pow. tarasów/werandy/wiaty/schodów zew.12.86 m²
Projekt bez garażuTak
Projekt z wejściem od południaTak

Opis i technologia projektu

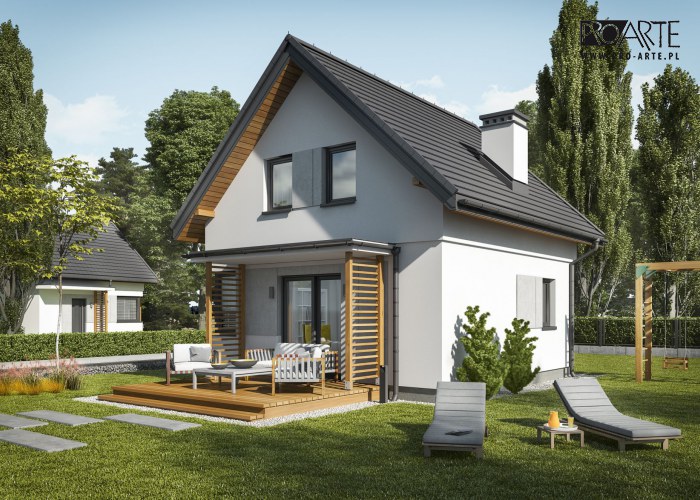

ORLEAN 7 dom mieszkalny, całoroczny

to odświeżona wersja flagowego projektu domu ORLEAN, nowa aranżacja elewacji uwspółcześniła ten bestsellerowy projekt domu. Wewnątrz mamy ten sam układ z podziałem na strefę dzienną oraz nocną.

Zobacz czym różni się projekt domku letniskowego od domu całorocznego?



Budynek mieszkalny, wolnostojący, parterowy z poddaszem użytkowym, niepodpiwniczony.

PARTER:

wiatrołap z klatką schodową, komunikacja z garderobą, łazienka, pokój dzienny, kuchnia

z aneksem jadalnym, taras.

PODDASZE:

komunikacja, 3x sypialnia.

Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa

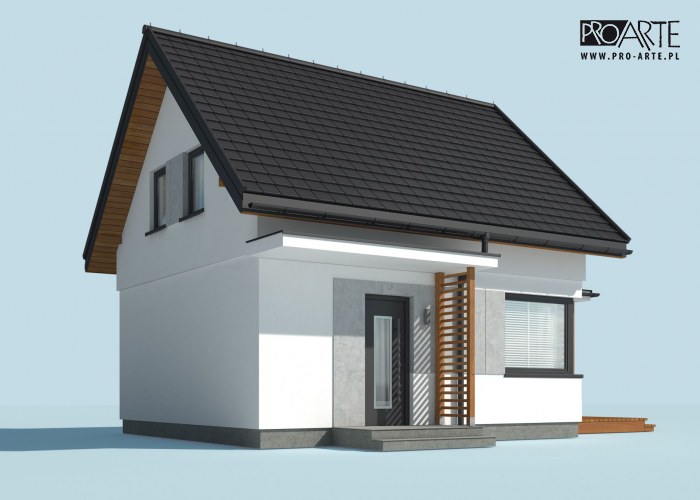

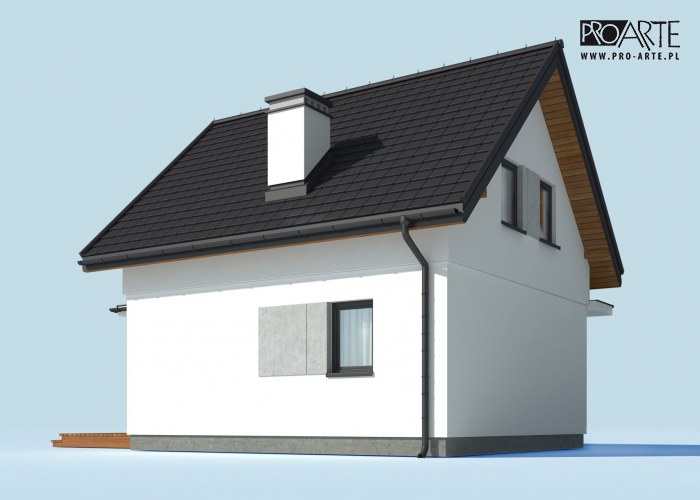

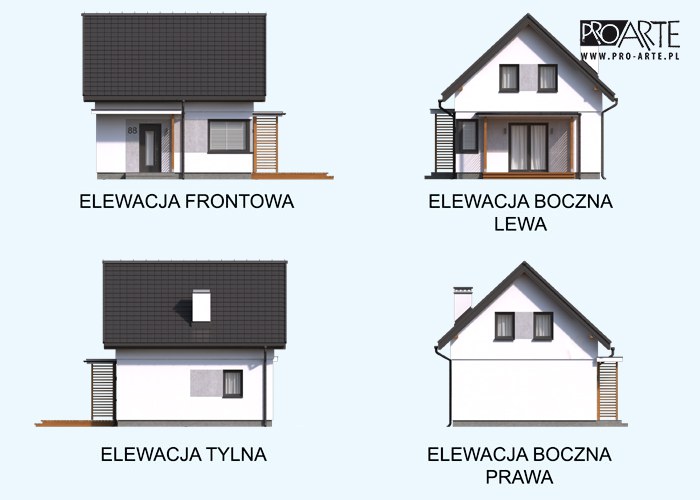

Budynek o zwartej bryle, parterowy, przekryty dachem dwuspadowym (nad częścią mieszkalną) oraz jednospadowym (podestem wejściowym i tarasem). Maksymalna wysokość budynku wynosi 7,39m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.



KONSTRUKCJA :  Główne rozwiązania konstrukcyjno-materiałowe: Projektowany budynek zaprojektowano w technologii murowanej. Główną konstrukcję nośną stanowić będą: ławy, stopy, słupy żelbetowe, ściany nośne w układzie mieszanym spięte wieńcami, strop systemowy „POROTHERM”, dach oparty na więźbie o konstrukcji drewnianej.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

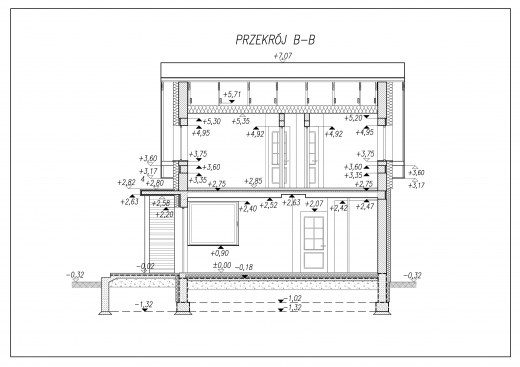

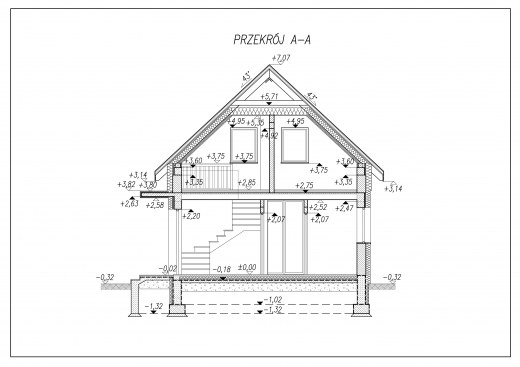

Rzuty i przekroje

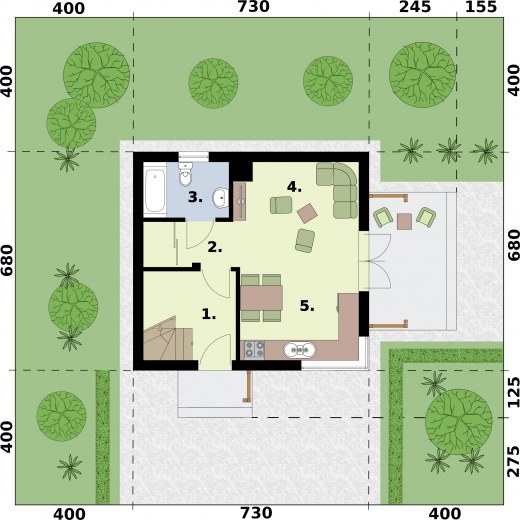

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Wiatrołap z klatką schodową6.916.91
2Komunikacja z garderobą3.623.62
3Łazienka4.14.1
4Pokój dzienny12.3312.33
5Kuchnia z aneksem kuchennym8.388.38
Suma35.3435.34
Zamów szczegółowe rysunki

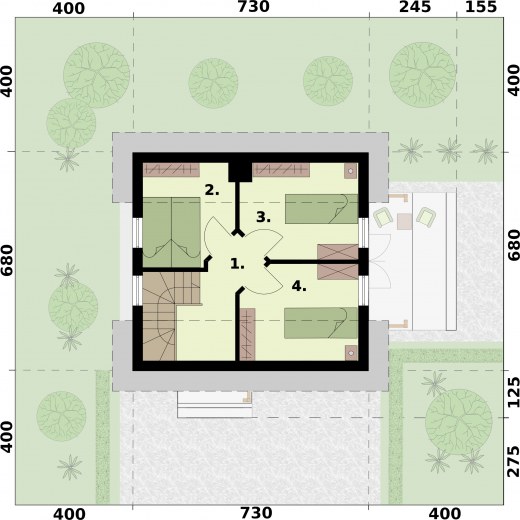

Rzut poddasza

Rzut poddasza

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Komunikacja5.267.29
2Sypialnia5.247.84
3Sypialnia6.39.52
4Sypialnia6.329.71
Suma23.1234.36
Zamów szczegółowe rysunki

Film

Zestawienia materiałów

Technologia murowana tradycyjna
Stal1419.4 kg
Drewno2.901 m³
Dach86.5 m²

Kosztorys orientacyjny brutto

Stan zerowy28061 zł
Stan surowy61734 zł
Roboty wykończeniowe wewnętrzne39110 zł
Roboty wykończeniowe zewnętrzne16310 zł
Instalacje i przyłącza30165 zł
Suma175380 zł
