ORLEAN 7 dom mieszkalny, całoroczny szkielet drewniany to odświeżona wersja flagowego projektu domu ORLEAN, nowa aranżacja elewacji uwspółcześniła ten bestsellerowy projekt domu. Wewnątrz mamy ten sam układ z...
Powierzchnia użytkowa | 56.15 m² |
Min. wymiary działki długość x szerokość | 14.50 x 15.10 m |
Dostępne technologie | |
Warianty projektu | wersja letniskowa, wersja całoroczna |
Dane techniczne
Powierzchnia użytkowa | 56.15 m² |
Powierzchnia zabudowy + taras, weranda | 45.50 m² 9.01 m² |
Powierzchnia kondygnacji netto | 69.70 m² |
Powierzchnia całkowita | 104.74 m² |
Kubatura | 272.07 m³ |
Kąt nachylenia dachu | 43° |
Wymiary budynku długość x szerokość | 6.50 x 7.00 m |
Wysokość budynku | 7.39 m |
Min. wymiary działki długość x szerokość | 14.50 x 15.10 m |
Ilość pokoi | 4 |
Dach | dwuspadowy |
Kondygnacja | z poddaszem |
Ilość pomieszczeń | 9 |
Pow. tarasów/werandy/wiaty/schodów zew. | 13.74 m² |
Projekt bez garażu | Tak |
Projekt z wejściem od południa | Tak |
Opis i technologia projektu
ORLEAN 7 dom mieszkalny, całoroczny szkielet drewniany
to odświeżona wersja flagowego projektu domu ORLEAN, nowa aranżacja elewacji uwspółcześniła ten bestsellerowy projekt domu. Wewnątrz mamy ten sam układ z podziałem na strefę dzienną oraz nocną.
Zobacz czym różni się projekt domku letniskowego od domu całorocznego?
Budynek mieszkalny, wolnostojący, parterowy z poddaszem użytkowym, niepodpiwniczony.
PARTER:
wiatrołap z klatką schodową, komunikacja z garderobą, łazienka, pokój dzienny, kuchnia
z aneksem jadalnym, taras.
PODDASZE:
komunikacja, 3x sypialnia.
Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa
Wysokość ściany kolankowej 1.02m
Budynek o zwartej bryle, parterowy, przekryty dachem dwuspadowym (nad częścią mieszkalną) oraz jednospadowym (podestem wejściowym i tarasem). Maksymalna wysokość budynku wynosi 7,39m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.
KONSTRUKCJA:
Budynek zaprojektowano w technologii lekkiego szkieletu drewnianego.
Główną konstrukcję nośną stanowić będą: ławy, stopy, słupy i wieniec wykonane jako żelbetowe, słupy drewniane, ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, strop drewniany, dach dwuspadowy oparty na więźbie o konstrukcji drewnianej płatwiowo-kleszczowej.
W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.
Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

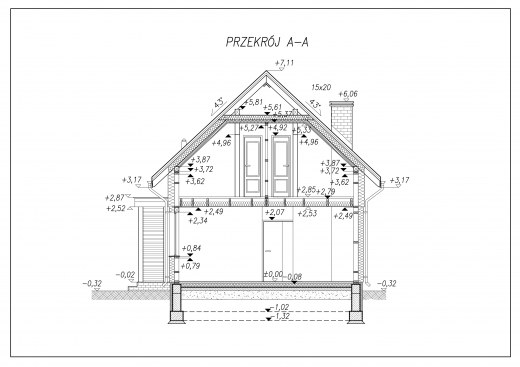

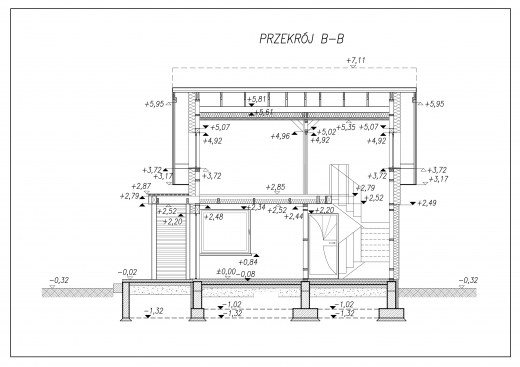

Rzuty i przekroje

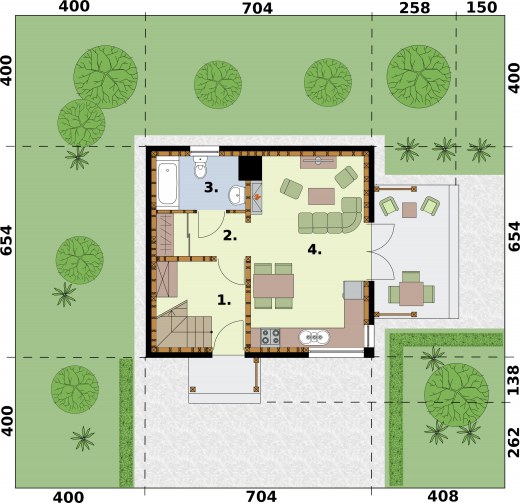

Rzut przyziemia
Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
---|---|---|---|
1 | Wiatrołap z klatką schodową | 7.3 | 7.3 |
2 | Garderoba | 1.2 | 1.2 |
3 | Łazienka | 4.29 | 4.29 |
4 | Pokój dzienny z aneksem kuchennym | 19.87 | 19.87 |
Suma | 32.66 | 32.66 |

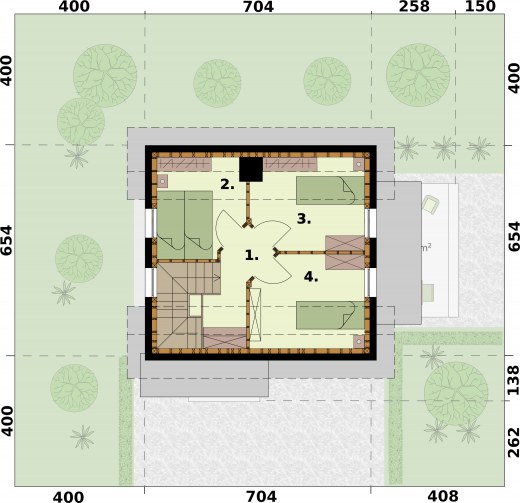

Rzut poddasza
Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
---|---|---|---|
1 | Komunikacja | 4.71 | 5.31 |
2 | Sypialnia | 5.48 | 7.74 |
3 | Sypialnia | 6.56 | 9.43 |
4 | Sypialnia | 6.76 | 9.87 |
Suma | 23.51 | 32.35 |
Film
Zestawienia materiałów
Technologia murowana tradycyjna | |
Stal | 651.17 kg |
Drewno | 12.841 m³ |
Dach | 86.5 m² |
Kosztorys orientacyjny brutto
Stan zerowy | 29647 zł |
Stan surowy | 65224 zł |
Roboty wykończeniowe wewnętrzne | 41321 zł |
Roboty wykończeniowe zewnętrzne | 17232 zł |
Instalacje i przyłącza | 31871 zł |
Suma | 185295 zł |
