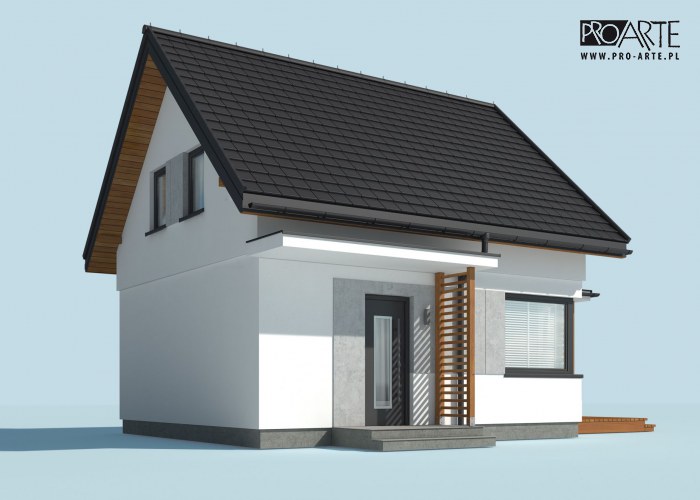

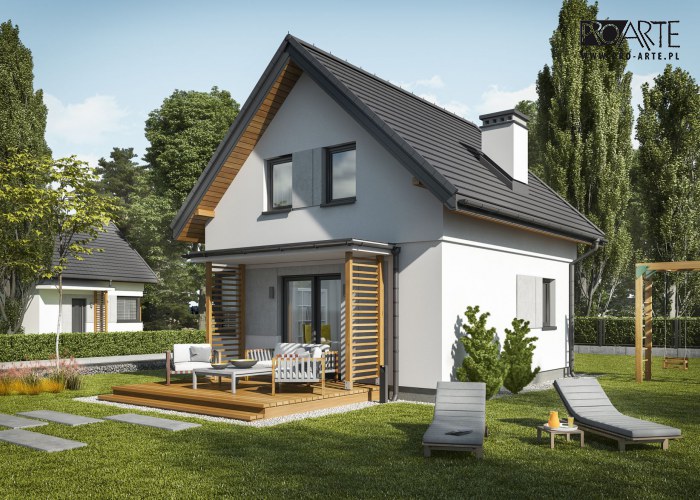

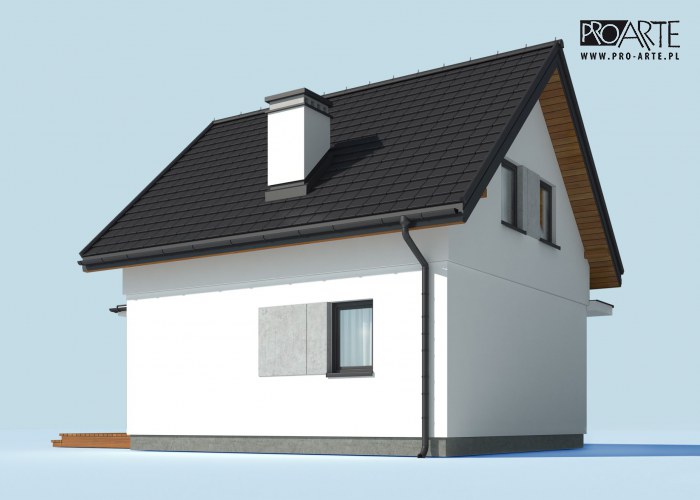

ORLEAN 7 dom letniskowy szkielet drewniany to odświeżona wersja flagowego projektu domu ORLEAN, nowa aranżacja elewacji uwspółcześniła ten bestsellerowy projekt domu. Wewnątrz mamy ten sam...
Powierzchnia użytkowa | 56.15 m² |
+ taras | 9.35 m² |
Min. wymiary działki długość x szerokość | 15.01 x 14.32 m |
Dostępne technologie | murowana, szkieletowa |
Warianty projektu | wersja letniskowa, wersja całoroczna |
Rzuty i przekroje
Rzut przyziemia
Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
---|---|---|---|
1. | Wiatrołap | 6.68 | 6.68 |
2. | Garderoba | 1.2 | 1.2 |
3. | Łazienka | 4.29 | 4.29 |
4. | Pokój dzienny z aneksem kuchennym | 19.87 | 19.87 |
Suma | 32.04 | 32.04 |
Rzut poddasza
Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
---|---|---|---|
1. | Komunikacja | 5.31 | 5.31 |
2. | Sypialnia | 5.48 | 7.74 |
3. | Sypialnia | 6.56 | 9.43 |
4. | Sypialnia | 6.76 | 9.87 |
Suma | 24.11 | 32.35 |
Dane techniczne
Powierzchnia użytkowa + taras | 56.15 m² 9.35 m² |
Powierzchnia zabudowy + Weranda, taras | 43.10 m² 14.31 m² |
Powierzchnia kondygnacji netto | 66.86 m² |
Powierzchnia całkowita | 100.51 m² |
Kubatura | 259.71 m³ |
Kąt nachylenia dachu | 43° |
Wymiary budynku długość x szerokość | 6.82 x 6.32 m |
Wysokość budynku | 7.43 m |
Min. wymiary działki długość x szerokość | 15.01 x 14.32 m |
Powierzchnia zabudowy | 70m² |
Ilość pokoi | 4 |
Dach | dwuspadowy |
Kondygnacja | z poddaszem |
Ilość pomieszczeń | 6 |
Pow. tarasów/werandy/wiaty/schodów zew. | 13.74 m² |
Opis i technologia projektu
ORLEAN 7 dom letniskowy szkieletowy drewniany
W przypadku zamówienia wersji szkieletowej letniskowej konieczny jest czas oczekiwania na przygotowanie dokumentacji w tym wariancie. Natomiast wersje mieszkalne oraz szkieletowe są natomiast dostępne od ręki.
to odświeżona wersja flagowego projektu domu ORLEAN, nowa aranżacja elewacji uwspółcześniła ten bestsellerowy projekt domu. Wewnątrz mamy ten sam układ z podziałem na strefę dzienną oraz nocną.
Zobacz czym różni się projekt domku letniskowego od domu całorocznego?
Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa
Wysokość ściany kolankowej 1.02 m
Domek letniskowy, parterowy z poddaszem, niepodpiwniczony.
PARTER:
komunikacja, spiżarnia, łazienka, pokój dzienny z aneksem kuchennym, taras.
PODDASZE:
3x sypialnia, komunikacja.
FORMA ARCHITEKTONICZNA:
Budynek o zwartej bryle, parterowy. Budynek przekryty jest dachem dwuspadowym. Maksymalna wysokość budynku wynosi 7,43m. Nowo projektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.
KONSTRUKCJA:
Główne rozwiązania konstrukcyjno - materiałowe: Budynek zaprojektowano w technologii lekkiego szkieletu drewnianego.
Główną konstrukcję nośną stanowić będą: ławy, stopy, słupy i wieniec wykonane jako żelbetowe, słupy drewniane, ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, strop drewniany, dach dwuspadowy oparty na więźbie o konstrukcji drewnianej płatwiowo-kleszczowej.
W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.
Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie
Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).
Film
Zestawienia materiałów
Technologia murowana tradycyjna | |
Stal | 672.68 kg |
Drewno | 12.842 m³ |
Dach | 86.5 m² |
Kosztorys orientacyjny brutto
Stan zerowy | 32342 zł |
Stan surowy | 71153 zł |
Roboty wykończeniowe wewnętrzne | 45077 zł |
Roboty wykończeniowe zewnętrzne | 18799 zł |
Instalacje i przyłącza | 34768 zł |
Suma | 202140 zł |
