2500 zł 2300 zł
Rabat 200 zł
Zobacz odbicie
lustrzane
Zaptaj o dostępność
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

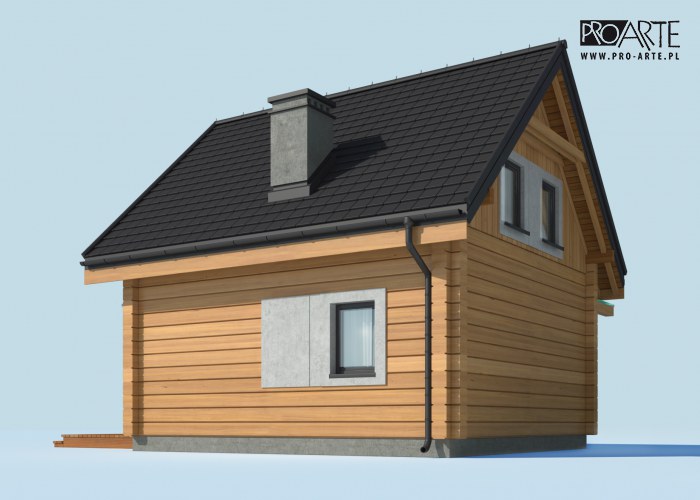

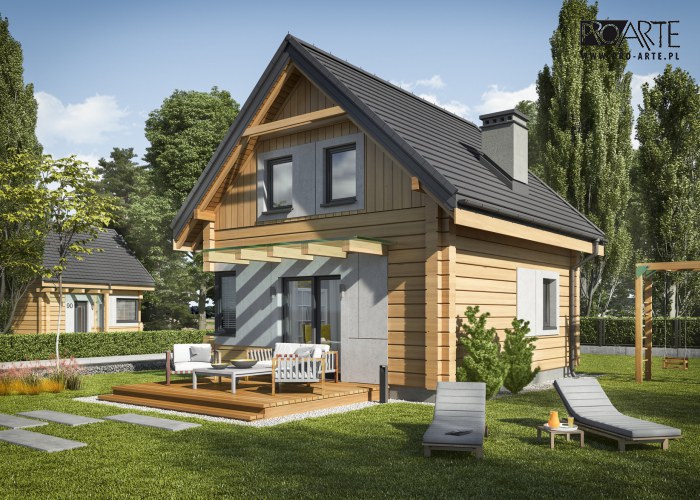

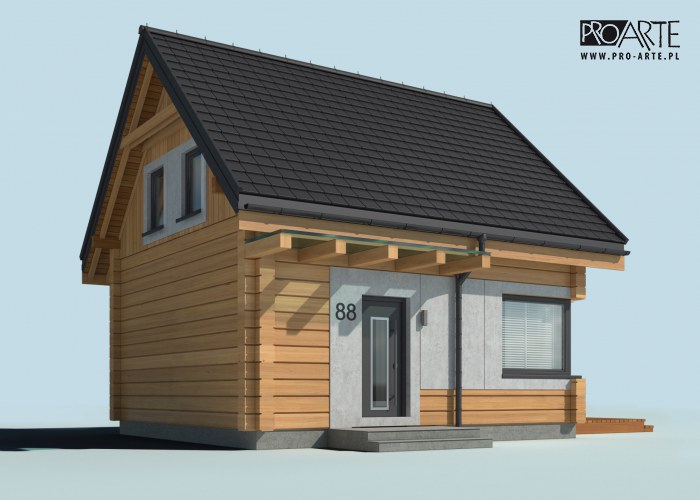

ORLEAN 7B - projekt domu letniskowego lub całorocznego, mieszkalnego z bali drewnianych - parterowy z poddaszem użytkowym. Nowoczesność i tradycja - domek do zrealizowania nie tylko w górach,...

Czytaj więcej

Powierzchnia użytkowa55.60 m²
Min. wymiary działki (długość x szerokość)14.15 x 14.10 m
Dostępne technologiemurowana, szkieletowa, bale
Warianty projektuwersja letniskowa
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa55.60 m²
Powierzchnia zabudowy45.50 m²
Powierzchnia kondygnacji netto66.86 m²
Powierzchnia całkowita104.80 m²
Kubatura305.00 m³
Kąt nachylenia dachu43°
Wymiary budynku
długość x szerokość
7.00 x 6.50 m
Wysokość budynku7.35 m
Min. wymiary działki
długość x szerokość
14.15 x 14.10 m
Ilość pokoi4
Dachdwuspadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń6
Pow. tarasów/werandy/wiaty/schodów zew.13.74 m²

Opis i technologia projektu

ORLEAN 7B - projekt domu letniskowego lub całorocznego, mieszkalnego z bali drewnianych - parterowy z poddaszem użytkowym. Nowoczesność i tradycja - domek do zrealizowania nie tylko w górach, uniwersalna stylistyka oraz ekologiczne materiały.

Zobacz czym różni się projekt domku letniskowego od domu całorocznego?

Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Wiatrołap5.765.76
2.Komunikacja3.73.7
3.Łazienka4.224.22
4.Salon z aneksem kuchennym20.6920.69
Suma34.3734.37
Zamów szczegółowe rysunki
Rzut poddasza

Rzut poddasza

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Komunikacja5.295.29
2.Sypialnia4.857.85
3.Sypialnia5.569.57
4.Sypialnia5.569.78
Suma21.2632.49
Zamów szczegółowe rysunki

Kosztorys orientacyjny brutto

Stan zerowy28467 zł
Stan surowy62628 zł
Roboty wykończeniowe wewnętrzne39676 zł
Roboty wykończeniowe zewnętrzne16547 zł
Instalacje i przyłącza30602 zł
Suma177920 zł

Realizacje projektu "ORLEAN 7 projekt domu letniskowego z bali drewnianych"

Wizualizacja wnętrz domu - ORLEAN 7
