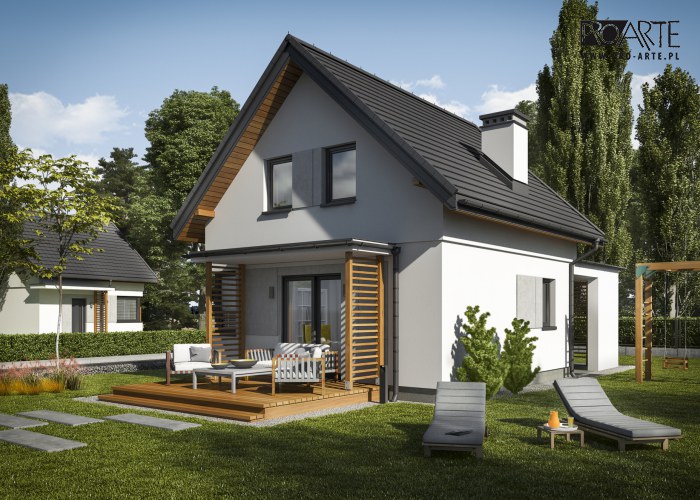

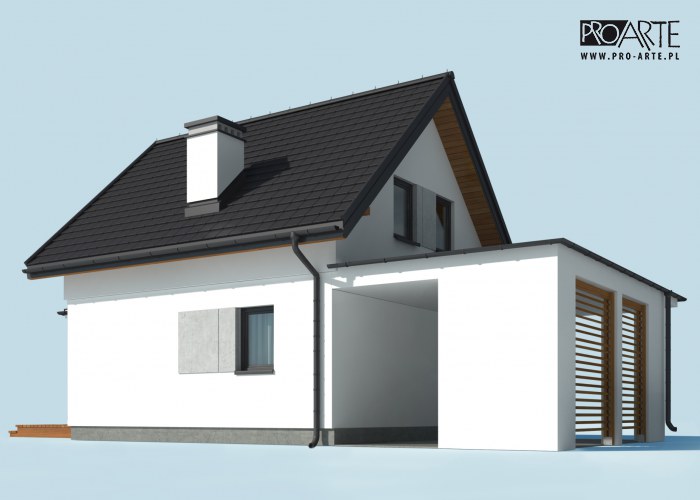

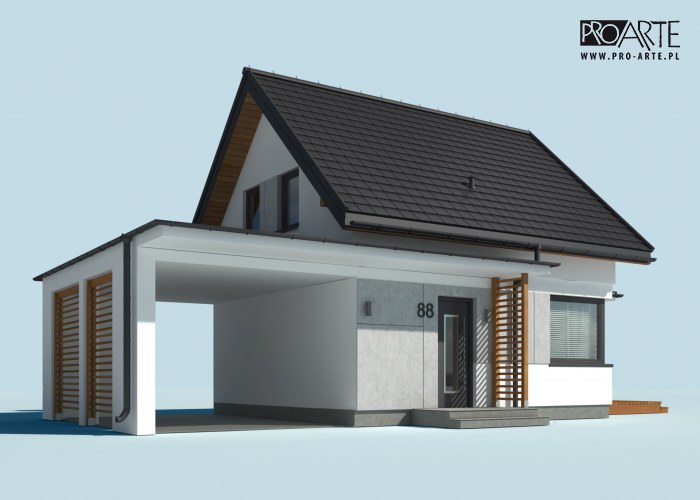

ORLEAN 7B - dom letniskowy lub całoroczny, mieszkalny parterowy z poddaszem oraz wiatą garażową połączone nowoczesnej estetyki domów z kolekcji TRYPOLIS oraz klasycznego bestsellera serii ORLEAN...

Czytaj więcej

Powierzchnia użytkowa 55.60 m²
+ wiata garażowa21.83 m²
Min. wymiary działki
długość x szerokość
14.50 x 18.10 m
Dostępne technologiemurowana, szkieletowa
Warianty projektuwersja letniskowa
Zobacz pełne dane projektu

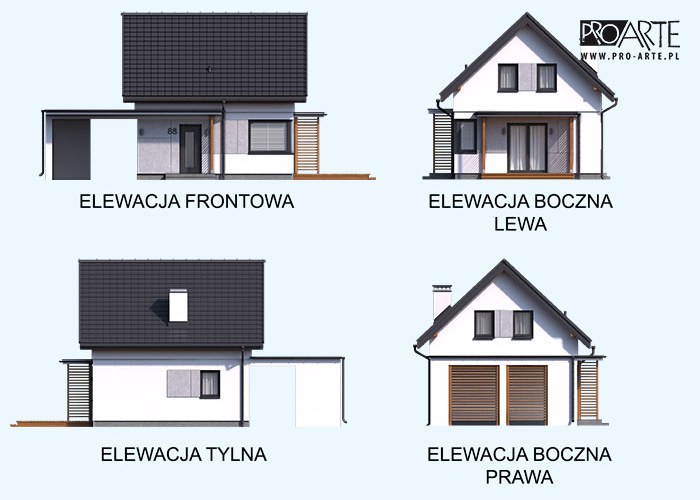

Rzuty i przekroje

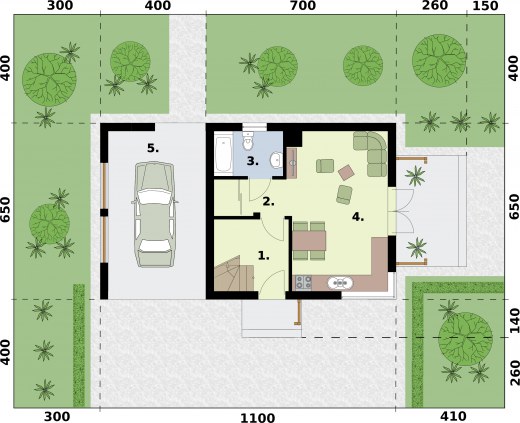

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Wiatrołap5.765.76
2.Komunikacja3.73.7
3.Łazienka4.224.22
4.Salon z aneksem kuchennym20.6920.69
Suma34.3734.37
5.Wiata garażowa21.8321.83
Suma21.8321.83
Zamów szczegółowe rysunki
Rzut poddasza

Rzut poddasza

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Komunikacja5.295.29
2.Sypialnia4.687.85
3.Sypialnia5.569.57
4.Sypialnia5.569.78
Suma21.0932.49
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ wiata garażowa
55.60 m²
21.83 m²
Powierzchnia zabudowy 71.50 m²
Powierzchnia kondygnacji netto 88.69 m²
Powierzchnia całkowita 130.10 m²
Kubatura 387.00 m³
Kąt nachylenia dachu43°
Wymiary budynku
długość x szerokość
11.00 x 6.50 m
Wysokość budynku 7.35 m
Min. wymiary działki
długość x szerokość
14.50 x 18.10 m

Opis i technologia projektu

ORLEAN 7B - dom letniskowy lub całoroczny, mieszkalny parterowy z poddaszem oraz wiatą garażową

połączone nowoczesnej estetyki domów z kolekcji TRYPOLIS oraz klasycznego bestsellera serii ORLEAN doprowadziło do powstania nowej odsłony domów ORLEAN 7.

Zobacz czym różni się projekt domku letniskowego od domu całorocznego?

Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia tradycyjna

- ściany zewnętrzne murowane gr. 30 cm

- ściany wewnętrzne działowe gr. 12 cm

- wszystkie ściany  wykonane z  pustaków ceramicznych "POROTHERM"

- strop gęstożebrowy "POROTHERM" o gr 23 cm.

- konstrukcja więźby dachowej drewniana w układzie krokwiowo-jętkowym

- pokrycie dachówka ceramiczna

- istnieje możliwość adaptacji obiektu na budynek całoroczny

- w przypadku wersji całorocznej docieplenie warstwą styropianu gr. 10 cm.

- instalacja grzewcza w wersji całorocznej : kocioł gazowy zlokalizowany w łazience



Technologia szkieletu drewnianego:

 - ściany zewnętrzne : słupki 4x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3  1,8cm , a wewnątrz płytą GK 1,25cm , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm

- ściana wewnętrzna działowa : słupki 4x9 rozstawione max. co 40cm obite z dwóch stron płytą GK 1,25cm przestrzeń pomiędzy słupkami wypełniona wełną mineralną 9cm

- strop drewniany o konstrukcji belkowej

- konstrukcja więźby dachowej drewniana w układzie krokwiowo-kleszczowym

- pokrycie dachówka ceramiczna - docieplenie styropianem ryflowanym o gr. 5cm

- istnieje możliwość adaptacji obiektu na budynek całoroczny

- w przypadku wersji całorocznej docieplenie warstwą styropianu gr. 10 cm.

- instalacja grzewcza w wersji całorocznej : ogrzewanie elektryczne (grzejniki konwektorowe płytowe)





W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Film

Kosztorys orientacyjny brutto

Stan zerowy35584 zł
Stan surowy78285 zł
Roboty wykończeniowe wewnętrzne49595 zł
Roboty wykończeniowe zewnętrzne20683 zł
Instalacje i przyłącza38253 zł
Suma222400 zł
