ORLEAN 7 dom letniskowy lub całoroczny, mieszkalny to odświeżona wersja flagowego projektu domu ORLEAN, nowa aranżacja elewacji uwspółcześniła ten bestsellerowy projekt domu. Wewnątrz mamy ten sam...
Powierzchnia użytkowa | 56.46 m² |
+ taras | 8.85 m² |
Min. wymiary działki długość x szerokość | 14.10 x 14.60 m |
Dostępne technologie | |
Warianty projektu | wersja letniskowa |
Dane techniczne
Powierzchnia użytkowa + taras | 56.46 m² 8.85 m² |
Powierzchnia zabudowy + Weranda, taras | 46.86 m² 13.42 m² |
Powierzchnia kondygnacji netto | 66.86 m² |
Powierzchnia całkowita | 108.00 m² |
Kubatura | 304.90 m³ |
Kąt nachylenia dachu | 43° |
Wymiary budynku długość x szerokość | 7.10 x 6.60 m |
Wysokość budynku | 7.39 m |
Min. wymiary działki długość x szerokość | 14.10 x 14.60 m |
Powierzchnia zabudowy | 70m² |
Ilość pokoi | 4 |
Dach | dwuspadowy |
Kondygnacja | z poddaszem |
Ilość pomieszczeń | 6 |
Pow. tarasów/werandy/wiaty/schodów zew. | 13.74 m² |
Opis i technologia projektu
ORLEAN 7 dom letniskowy lub całoroczny, mieszkalny
W przypadku zamówienia wersji szkieletowej letniskowej konieczny jest czas oczekiwania na przygotowanie dokumentacji w tym wariancie. Natomiast wersje mieszkalne oraz szkieletowe są natomiast dostępne od ręki.
to odświeżona wersja flagowego projektu domu ORLEAN, nowa aranżacja elewacji uwspółcześniła ten bestsellerowy projekt domu. Wewnątrz mamy ten sam układ z podziałem na strefę dzienną oraz nocną.
Zobacz czym różni się projekt domku letniskowego od domu całorocznego?
Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa
Wysokość ściany kolankowej 0.90m
W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover oraz komplementarne systemowe produkty Saint-Gobain, ; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.
Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).
Rzuty i przekroje

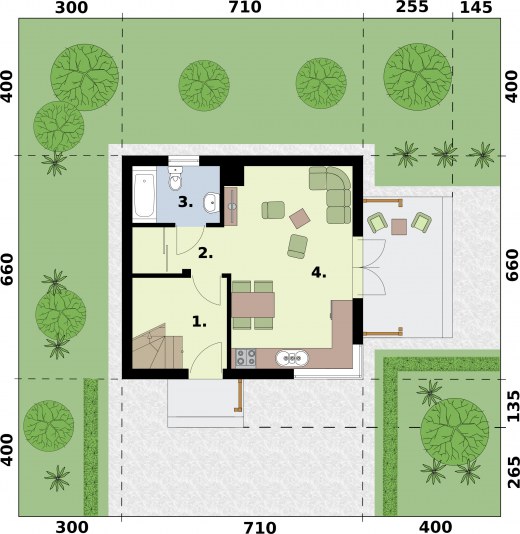

Rzut przyziemia
Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
---|---|---|---|
1. | Wiatrołap | 6.91 | 6.91 |
2. | Komunikacja | 3.62 | 3.62 |
3. | Łazienka | 4.1 | 4.1 |
4. | Salon z aneksem kuchennym | 20.71 | 20.71 |
Suma | 35.34 | 35.34 |

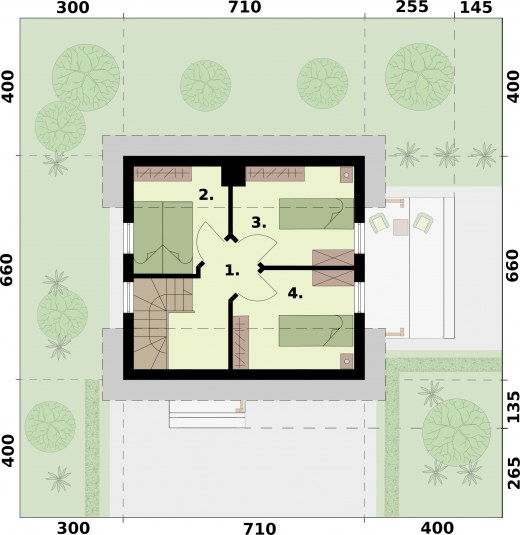

Rzut poddasza
Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
---|---|---|---|
1. | Komunikacja | 5.26 | 7.29 |
2. | Sypialnia | 5.24 | 7.84 |
3. | Sypialnia | 6.3 | 9.52 |
4. | Sypialnia | 6.32 | 9.71 |
Suma | 23.12 | 34.36 |
Film
Zestawienia materiałów
Technologia murowana tradycyjna | |
Stal | 1419.4 kg |
Drewno | 2.901 m³ |
Dach | 86.5 m² |
Kosztorys orientacyjny brutto
Stan zerowy | 28004 zł |
Stan surowy | 61609 zł |
Roboty wykończeniowe wewnętrzne | 39031 zł |
Roboty wykończeniowe zewnętrzne | 16277 zł |
Instalacje i przyłącza | 30104 zł |
Suma | 175026 zł |
