ORLEAN 7 dom letniskowy lub całoroczny, mieszkalny to odświeżona wersja flagowego projektu domu ORLEAN, nowa aranżacja elewacji uwspółcześniła ten bestsellerowy projekt domu. Wewnątrz mamy ten sam...

Czytaj więcej

Powierzchnia użytkowa 56.46 m²
+ taras8.85 m²
Min. wymiary działki
długość x szerokość
14.10 x 14.60 m
Dostępne technologiemurowana, szkieletowa
Warianty projektuwersja letniskowa
Zobacz pełne dane projektu

Rzuty i przekroje

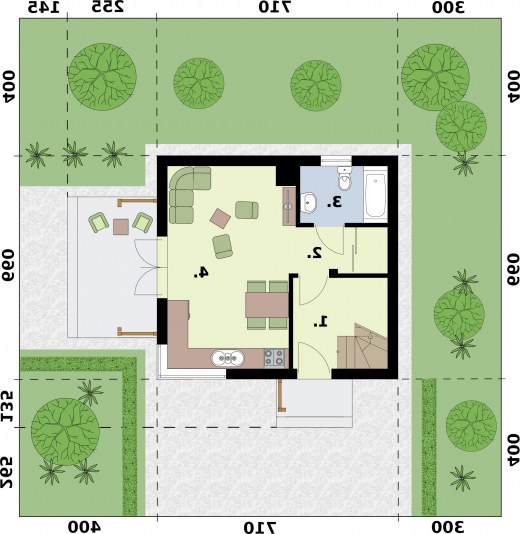

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Wiatrołap6.916.91
2.Komunikacja3.623.62
3.Łazienka4.14.1
4.Salon z aneksem kuchennym20.7120.71
Suma35.3435.34
Zamów szczegółowe rysunki
Rzut poddasza

Rzut poddasza

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Komunikacja5.267.29
2.Sypialnia5.247.84
3.Sypialnia6.39.52
4.Sypialnia6.329.71
Suma23.1234.36
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ taras
56.46 m²
8.85 m²
Powierzchnia zabudowy
+ Weranda, taras
46.86 m²
13.42 m²
Powierzchnia kondygnacji netto 66.86 m²
Powierzchnia całkowita 108.00 m²
Kubatura 304.90 m³
Kąt nachylenia dachu43°
Wymiary budynku
długość x szerokość
7.10 x 6.60 m
Wysokość budynku 7.39 m
Min. wymiary działki
długość x szerokość
14.10 x 14.60 m
Powierzchnia zabudowy70m²
Ilość pokoi4
Dachdwuspadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń6
Pow. tarasów/werandy/wiaty/schodów zew.13.74 m²

Opis i technologia projektu

ORLEAN 7 dom letniskowy lub całoroczny, mieszkalny

W przypadku zamówienia wersji szkieletowej letniskowej konieczny jest czas oczekiwania na przygotowanie dokumentacji w tym wariancie. Natomiast wersje mieszkalne oraz szkieletowe są natomiast dostępne od ręki.

to odświeżona wersja flagowego projektu domu ORLEAN, nowa aranżacja elewacji uwspółcześniła ten bestsellerowy projekt domu. Wewnątrz mamy ten sam układ z podziałem na strefę dzienną oraz nocną.

Zobacz czym różni się projekt domku letniskowego od domu całorocznego?

Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa

Wysokość ściany kolankowej 0.90m





Technologia tradycyjna

- ściany zewnętrzne murowane gr. 30 cm

- ściany wewnętrzne działowe gr. 12 cm

- wszystkie ściany  wykonane z  pustaków ceramicznych "POROTHERM"

- strop gęstożebrowy "POROTHERM" o gr 23 cm.

- konstrukcja więźby dachowej drewniana w układzie krokwiowo-jętkowym

- pokrycie dachówka ceramiczna

- istnieje możliwość adaptacji obiektu na budynek całoroczny

- w przypadku wersji całorocznej docieplenie warstwą styropianu gr. 10 cm.

- instalacja grzewcza w wersji całorocznej : kocioł gazowy zlokalizowany w łazience



Technologia szkieletu drewnianego:

 - ściany zewnętrzne : słupki 4x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3  1,8cm , a wewnątrz płytą GK 1,25cm , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm

- ściana wewnętrzna działowa : słupki 4x9 rozstawione max. co 40cm obite z dwóch stron płytą GK 1,25cm przestrzeń pomiędzy słupkami wypełniona wełną mineralną 9cm

- strop drewniany o konstrukcji belkowej

- konstrukcja więźby dachowej drewniana w układzie krokwiowo-kleszczowym

- pokrycie dachówka ceramiczna - docieplenie styropianem ryflowanym o gr. 5cm

- istnieje możliwość adaptacji obiektu na budynek całoroczny

- w przypadku wersji całorocznej docieplenie warstwą styropianu gr. 10 cm.

- instalacja grzewcza w wersji całorocznej : ogrzewanie elektryczne (grzejniki konwektorowe płytowe)





W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Film

Zestawienia materiałów

Technologia murowana tradycyjna
Stal1419.4 kg
Drewno2.901 m³
Dach86.5 m²

Kosztorys orientacyjny brutto

Stan zerowy31618 zł
Stan surowy69559 zł
Roboty wykończeniowe wewnętrzne44067 zł
Roboty wykończeniowe zewnętrzne18378 zł
Instalacje i przyłącza33989 zł
Suma197610 zł
