ALTEA2 - dom mieszkalny, piętrowy wolnostojący. Każdy...

Czytaj więcej

Powierzchnia użytkowa 94.56 m²
+ garaż15.42 m²
+ taras10.12 m²
Min. wymiary działki
długość x szerokość
20.00 x 12.20 m
Dostępne technologiemurowana
Zobacz pełne dane projektu

Rzuty i przekroje

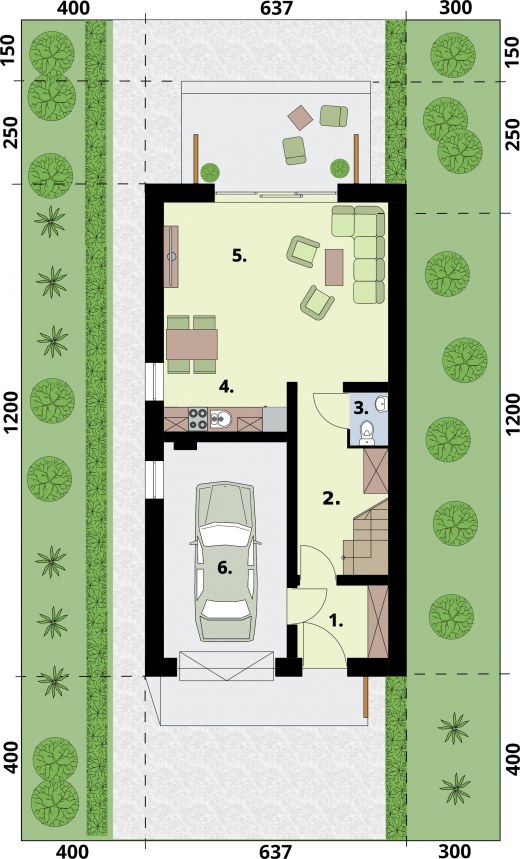

Rzut przyziemia - poglądowy, wymaga aktualizacji do wersji wolnostojącej

Rzut przyziemia - poglądowy, wymaga aktualizacji do wersji wolnostojącej

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Wiatrołap3.813.81
2Komunikacja7.867.86
3Łazienka11
4Kuchnia3.593.59
5Pokój dzienny z aneksem jadalnym23.6623.66
6Garaż15.4215.42
Suma55.3455.34
Zamów szczegółowe rysunki

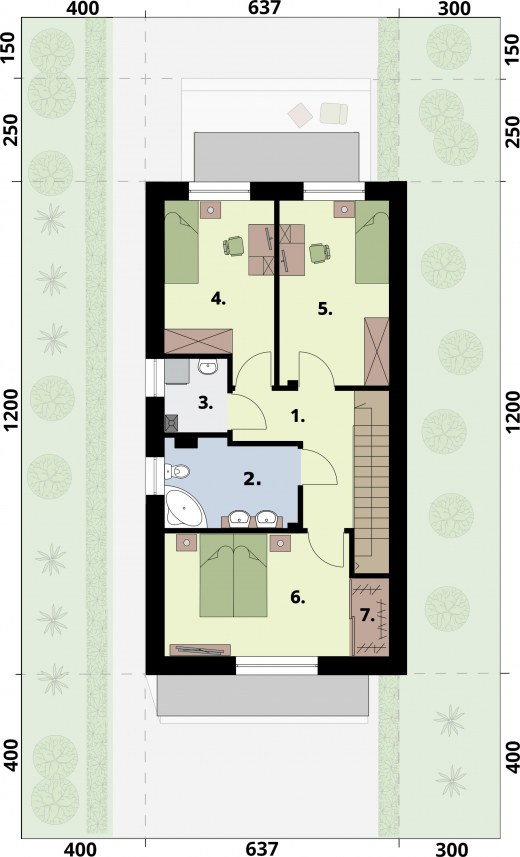

Rzut poddasza - poglądowy, wymaga aktualizacji

Rzut poddasza - poglądowy, wymaga aktualizacji

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Komunikacja8.058.05
2Łazienka6.476.47
3Pralnia 2.662.66
4Pokój10.5610.56
5Pokój11.8111.81
6Sypialnia13.2813.28
7Garderoba1.811.81
Suma54.6454.64
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ garaż
+ taras
94.56 m²
15.42 m²
10.12 m²
Powierzchnia zabudowy
+ taras/podest
74.34 m²
18.37 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 167.05 m²
Kubatura 505.00 m³
Kąt nachylenia dachu
Wymiary budynku
długość x szerokość
12.00 x 6.20 m
Wysokość budynku 6.45 m
Min. wymiary działki
długość x szerokość
20.00 x 12.20 m
Ilość pokoi4
Dachpłaski
Kondygnacjapiętrowe
Ilość pomieszczeń13
Pow. tarasów10.12 m²
Pow. tarasów/werandy/wiaty/schodów zew.18.37 m²
Projekt z garażemTak
Ilość stanowisk w garażu1
Projekt z wejściem od południaTak

Opis i technologia projektu

ALTEA 2 - dom mieszkalny, piętrowy w zabudowie wolnostojącej

[DANE TECHNICZNE WYMAGAJĄ AKTUALIZACJI I SĄ ORIENTACYJNE]

Ten projekt domu idealnie sprawdzi się również jako wolno stojący na bardzo wąskiej działce . Będzie też znakomitą odpowiedzią na wyśrubowane warunki zabudowy, dopuszczające budowę niskich budynków mieszkalnych.



Budynek mieszkalny, wolnostojący, dwukondygnacyjny, niepodpiwniczony.

PARTER:

wiatrołap, komunikacja, łazienka, kuchnia, pokój dzienny z aneksem jadalnym, garaż, taras.

PIĘTRO:

komunikacja, łazienka, pralnia, 2x pokój, sypialnia, garderoba.

FORMA ARCHITEKTONICZNA :
Budynek o zwartej bryle, dwukondygnacyjny w zabudowie szeregowej. Budynek przekryty jest dachem płaskim. Maksymalna wysokość budynku wynosi 6,45m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.



KONSTRUKCJA:

Główne rozwiązania konstrukcyjno - materiałowe: Projektowany budynek zaprojektowano w technologii murowanej. Główną konstrukcję nośną stanowić będą: ławy, stopy, słupy żelbetowe, ściany nośne w układzie mieszanym z pustaków ceramicznych spięte wieńcami, stropy i stropodach pełny na bazie stropu żelbetowego monolitycznego jednokierunkowo i krzyżowo zbrojonego.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal2876.5 kg

Kosztorys orientacyjny brutto

Stan zerowy59005 zł
Stan surowy129812 zł
Roboty wykończeniowe wewnętrzne82239 zł
Roboty wykończeniowe zewnętrzne34297 zł
Instalacje i przyłącza63431 zł
Suma368784 zł
