WELS 3 nie pozostawia obojętnym, to intrygująca propozycja dla osób, które wiedzą czego oczekują od domu. Gdy realizują swoje największe marzenie, to najwyżej cenią komfort, nowoczesność oraz...

Czytaj więcej

Powierzchnia użytkowa 100.31 m²
Min. wymiary działki
długość x szerokość
16.15 x 20.87 m
Dostępne technologiemurowana
Zobacz pełne dane projektu

Rzuty i przekroje

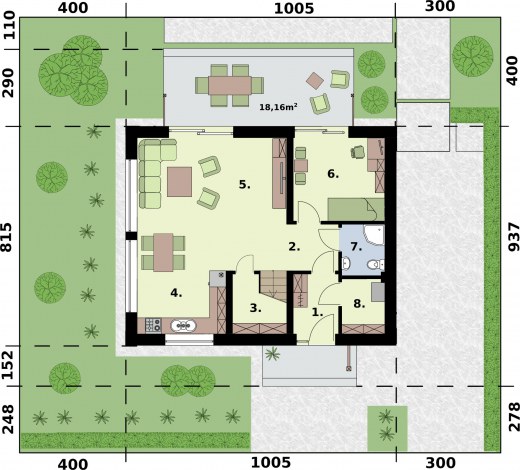

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Wiatrołap 3.633.63
2Komunikacja 7.547.54
3Spiżarnia3.723.72
4Kuchnia7.647.64
5Pokój dzienny z jadalnią23.8623.86
6Pokój10.3510.35
7Łazienka2.952.95
8Pom. gospodarcze/maszynownia3.173.17
Suma62.8662.86
Zamów szczegółowe rysunki

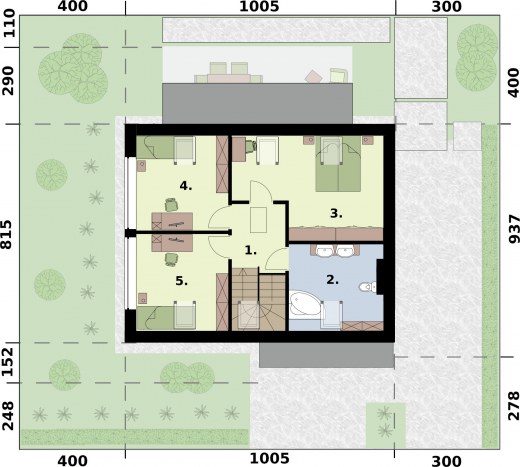

Rzut poddasza

Rzut poddasza

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Komunikacja6.446.44
2Łazienka6.1211.09
3Pokój10.5619.06
4Pokój7.0312.17
5Pokój7.3012.4
Suma37.4561.16
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 100.31 m²
Powierzchnia zabudowy 81.91 m²
Powierzchnia kondygnacji netto 124.02 m²
Powierzchnia całkowita 201.26 m²
Kubatura 472.00 m³
Kąt nachylenia dachu40°
Wymiary budynku
długość x szerokość
8.15 x 10.05 m
Wysokość budynku 7.46 m
Min. wymiary działki
długość x szerokość
16.15 x 20.87 m
Ilość pokoi5
Dachdwuspadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń13
Pow. tarasów18.16 m²
Pow. tarasów/werandy/wiaty/schodów zew.18.16 m²
Projekt bez garażuTak
Projekt z kotłowniąTak
Projekt z wejściem od południaTak

Opis i technologia projektu

WELS 3 to unikatowy, energooszczędny, bezpieczny i wykonany z najwyższej jakości produktów projekt powstały we współpracy z naszym partnerem Wienerberger. Dom przykuwa wzrok i nie pozostawia obojętnym, to intrygująca propozycja dla osób, które wiedzą czego oczekują od domu. Gdy realizują swoje największe marzenie, to najwyżej cenią komfort, nowoczesność oraz bezpieczeństwo, ale także niebanalność bryły, estetykę i funkcjonalność.

Ten parterowy budynek mieszkalny z poddaszem użytkowym powstał we współpracy z firmą Wienerberger w ramach projektu ‘Dom na przyszłość’ i jest ucieleśnieniem koncepcji e4. Za tą nazwą kryją się 4 filary, kluczowe kryteria i charakterystyka domu: ekologia i środowisko, ekonomia, energia oraz emocje i zdrowie.

Więcej o koncepcji e4 Wienerberger

Jakie pomieszczenia znajdziemy w tym domu?

W planie budynku uwzględniono na parterze wiatrołap, z którego można przejść do maszynowni, gdzie zlokalizowano pompę ciepła oraz centralę rekuperacji. Pozostałą przestrzeń można wykorzystać również na garderobę. Na parterze oprócz typowych dla części dziennej salonu z jadalnią, kuchni i łazienki, znajduje się dodatkowy pokój. Można go przeznaczyć na gabinet, domową pracownię, pokój gościnny, gamingowy, czy dodatkową sypialnię.

Na część nocną poddasza składają się trzy pokoje oraz większa łazienka. Wszystkie pomieszczenia parteru i poddasza są doskonale doświetlone, zarówno oknami w ścianach, jak i w dachu. Imponujące przeszklenia salonu i sypialń, tworzące szklaną ścianę od podłogi aż do sufitu, optycznie powiększają pomieszczenia. Południowe słońce dogrzeje nasz dom w zimowe i chłodniejsze dni i sprawi, że nie zabraknie nam witaminy D.

W miejsce wiaty zaprojektowano garaż.

WELS 3 mile cię zaskoczy, to komfortowy i bezpieczny wybór dla Twojej rodziny i dom dla pokoleń. Idealnie sprawdzi się w modelu 2+2, a nawet 2+3.

KONSTRUKCJA :

Główne rozwiązania konstrukcyjno-materiałowe:
Projektowany budynek zaprojektowano w technologii murowanej Porotherm Dryfix, firmy Wienerberger.

Główną konstrukcję nośną stanowić będą: ławy, stropy, słupy żelbetowe, ściany nośne w układzie mieszanym spięte wieńcami, strop systemowy Porotherm, dach dwuspadowy oparty na więźbie o konstrukcji drewnianej. Konstrukcję stropu nad wiatą zaprojektowano jako płytę żelbetową.

W projekcie zostały użyte:  produkty marek Porotherm Dryfix, Koramic i Terca firmy Wienerberger.

Ponadto w projekcie rekomendujemy zastosowanie produktów: bramy, napędy i drzwi marki Hörmann, systemy ociepleń TermoOrganika, systemy grzewcze Viessmann, system rekuperacji VENTS oraz systemy kominowe HOCH.



Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal2467.51 kg
Drewno3.95 m³
Dach111 m²

Kosztorys orientacyjny brutto

Stan zerowy99508 zł
Stan surowy218917 zł
Roboty wykończeniowe wewnętrzne138689 zł
Roboty wykończeniowe zewnętrzne57839 zł
Instalacje i przyłącza106971 zł
Suma621922 zł
