MOCA 2 C - projekt domu mieszkalnego, całorocznego

Czytaj więcej

Powierzchnia użytkowa 38.19 m²
Min. wymiary działki
długość x szerokość
15.00 x 11.00 m
Dostępne technologiemurowana, szkieletowa
Warianty projektuwersja letniskowa, wersja całoroczna
Zobacz pełne dane projektu

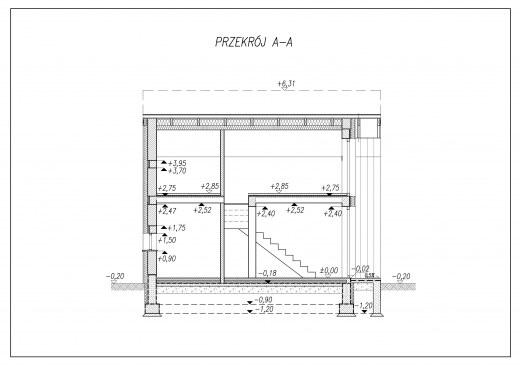

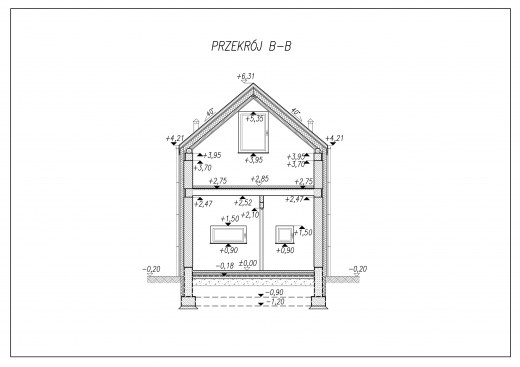

Rzuty i przekroje

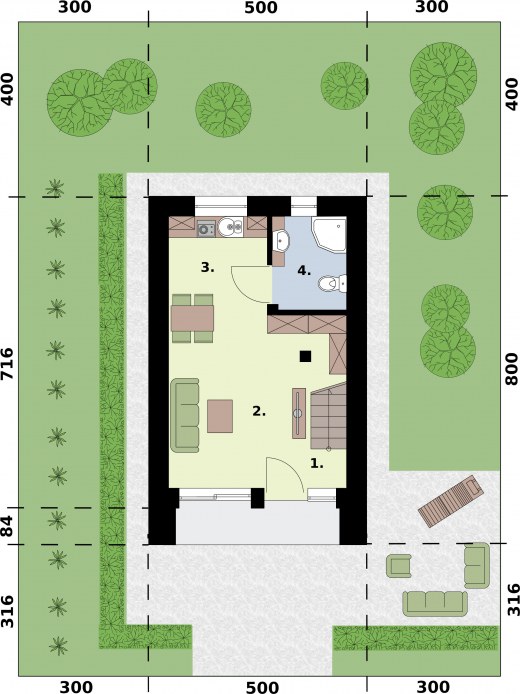

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Komunikacja1.61.6
2Pokój dzienny10.5710.57
3Aneks kuchenny z jadalnią6.896.89
4Łazienka3.583.58
Suma22.6422.64
Zamów szczegółowe rysunki

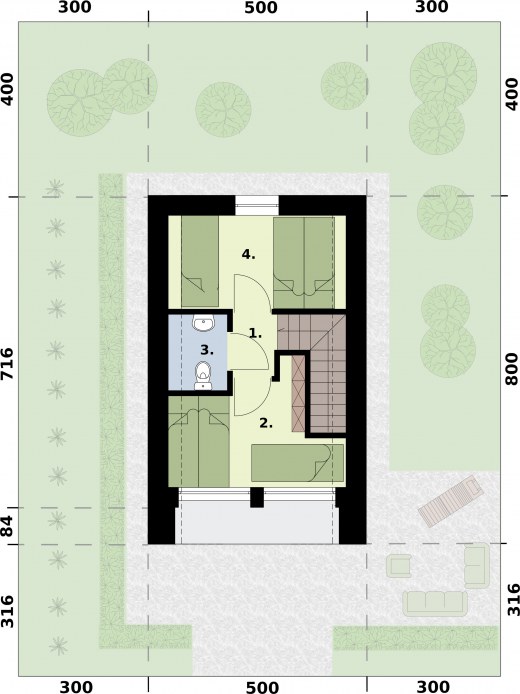

Rzut poddasza

Rzut poddasza

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Komunikacja3.573.57
2Pokój5.678.56
3WC0.982.38
4Sypialnia5.358.77
Suma15.5723.28
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 38.19 m²
Powierzchnia zabudowy 36.84 m²
Powierzchnia kondygnacji netto 45.92 m²
Powierzchnia całkowita 76.84 m²
Kubatura 218.55 m³
Kąt nachylenia dachu40°
Wymiary budynku
długość x szerokość
8.00 x 5.00 m
Wysokość budynku 6.51 m
Min. wymiary działki
długość x szerokość
15.00 x 11.00 m
Powierzchnia zabudowy70m²
Ilość pokoi3
Dachdwuspadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń6
Pow. tarasów/werandy/wiaty/schodów zew.3.16 m²
Projekt bez garażuTak
Projekt z wejściem od południaTak

Opis i technologia projektu

MOCA 2 C - projekt domu mieszkalnego, całorocznego

Nowoczesny i dizajnerski projekt domku w metrażu mieszkania na blokach. Alternatywa dla osób poszukujących niedużego domu całorocznego.

Projekt składa się z 3 części  architektoniczno-budowlanych oraz 3 technicznych. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Wysokość ściany kolankowej 1.10m

Budynek mieszkalny, wolnostojący, parterowy, z poddaszem użytkowym, niepodpiwniczony.



PARTER:

komunikacja, łazienka, kuchnia z aneksem jadalnym, pokój dzienny.

PODDASZE:

komunikacja, 2x sypialnia, WC.



FORMA ARCHITEKTONICZNA:

Budynek o zwartej bryle, parterowy, z poddaszem użytkowym, niepodpiwniczony. Budynek przekryty jest dachem dwuspadowym. Maksymalna wysokość budynku wynosi 6,46m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji

PONIŻSZY SCHEMAT MA CHARAKTER UNIWERSALNY I UPROSZCZONY, BY MIEĆ PEWNOŚĆ, CO DO ROZWIĄZAŃ W POSZCZEGÓLNYCH PROJEKTACH, NALEŻY ZAMÓWIĆ AKTUALNE RYSUNKI SZCZEGÓŁOWE DANEGO PROJEKTU

Technologia

Murowana
Szkieletowa drewniana
FundamentZakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości.Zakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości.

Ściany zewnętrzne i nośne

Garaże, budynki gospodarcze, stajnie bez częsci mieszkalnej: szerokość 25 cm x długość 37,3 x wysokość 24,9 cm pustak ceramiczny Porotherm Dryfix 25

W domach letniskowych i mieszkalnych stosujemy pustaki Porotherm Dryfix 30 cm x 24.8cm x 24.9cm

Słupki konstrukcyjne z drewna C24 lub KVH o maksymalnej wilgotności 18% przyjmujemy według obliczeń. Najczęściej 5x15cm, 6,3x15 cm w rozstawie 40 lub 60 cm.

Ściany wewnętrzne

Porotherm 11,5 Dryfix. Szerokość 11,5 cm x wysokość 24.9 cm x wysokość 24,9 cm



Słupki w ścianach działowych zwykle mają wymiary 5x9 cm.

Strop

Gęstożebrowy Porotherm: najczęściej belki stropowe 1,75 do 8.25m, co 25 cm oraz pustaki stropowe Porotherm 19/50cm. Wyjątek stanowi rodzina projektów LIDO (wersja murowana ma drewniany strop).

Strop drewniany, zaprojektowany w zależności od obliczeń. Ze schematem przebiegu warstw w przekroju można zapoznać się na grafikach poniżej:

Więźba dachowa

Przekroje w zależności od obliczeń statyczno-wytrzymałościowych

Przekroje w zależności od obliczeń statyczno-wytrzymałościowych. Schemat poniżej:

Izolacje

Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian.

Ściana: styropian TermoOrganika

Dach: wełna mineralna ISOVER

Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian.

Ściana: wełna ISOVER między słupkami, styropian ryflowany TermoOrganika lub wełna ISOVER

Dach: wełna mineralna ISOVER

Pokrycie dachu

Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech:

Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich.



Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech:

Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich



W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal880.5 kg
Drewno5.529 m³
Pow. ścian nośnych zew.121 m²
Dach55.22 m²

Kosztorys orientacyjny brutto

Stan zerowy25053 zł
Stan surowy55116 zł
Roboty wykończeniowe wewnętrzne34917 zł
Roboty wykończeniowe zewnętrzne14562 zł
Instalacje i przyłącza26932 zł
Suma156579 zł
