RIO GRANDE jak sama nazwa zobowiązuje, ma dużo do zaoferowania swojemu nowemu właścicielowi. Atrakcyjna elewacja skupiona na prostych kształtach oraz charakterystyczna wnęka tworząca zadaszenie...

Czytaj więcej

Powierzchnia użytkowa87.86 m²
+ garaż20.52 m²
Min. wymiary działki (długość x szerokość)18.55 x 17.20 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa
+ garaż
87.86 m²
20.52 m²
Powierzchnia zabudowy99.38 m²
Powierzchnia kondgnacji netto0.00 m²
Powierzchnia całkowita169.85 m²
Kubatura561.00 m³
Kąt nachylenia dachu43°
Wymiary budynku
długość x szerokość
13.15 x 8.10 m
Wysokość budynku8.07 m
Min. wymiary działki
długość x szerokość
18.55 x 17.20 m
Dachdwuspadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń12
Pow. tarasów/werandy/wiaty/schodów zew.22.5 m²
Zabudowabliźniaki
Projekt z garażemTak
Ilość stanowisk w garażu1
Projekt z kotłowniąTak

Opis i technologia projektu

RIO GRANDE jak sama nazwa zobowiązuje, ma dużo do zaoferowania swojemu nowemu właścicielowi.

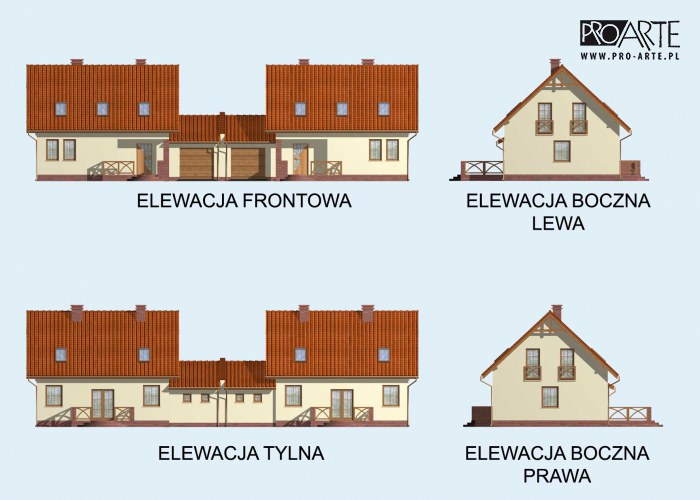

 Atrakcyjna elewacja skupiona na prostych kształtach oraz charakterystyczna wnęka tworząca zadaszenie nad drzwiami wejściowymi nadają Bliźniakowi niepowtarzalne piękno. Wnętrze prezentuje się równie okazale, ponieważ znajdziemy w nim kuchnie z jadalnią oddzielone od salonu niewielką wysepką, dwie łazienki, trzy sypialnie, kotłownie oraz garaż. Dodatkowo Rio Grande posiada taras, dzięki któremu spotkania przy grillu staną się nowym rytuałem towarzyskim. Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia tradycyjna, ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian, ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm. Wszystkie ściany wykonane z pustaków ceramicznych „POROTHERM”. Strop gęstożebrowy „POROTHERM”o gr. 23 cm.. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna.

Rzuty i przekroje

Segment A - parter

Segment A - parter

NrNazwaPow. użytkowa[m²]Pow. netto[m²]
3.Kuchnia z aneksem jadalnym9.890
2.Komunikacja z garderobą11.010
1.Wiatrołap4.070
7.Pom. pomocniczne5.020
4.Pokój dzienny17.620
5.Wc1.90
6.Kotłownia2.720
Suma52.230
8.Garaż20.520
Suma20.520
Zamów szczegółowe rysunki
Segment A - poddasze

Segment A - poddasze

NrNazwaPow. użytkowa[m²]Pow. netto[m²]
1.Komunikacja3.480
2.Pokój6.870
3.Sypialnia8.60
4.Pokój8.860
5.Łazienka7.80
Suma35.610
Zamów szczegółowe rysunki

Obrót 360

Film

Zestawienia materiałów

Technologia murowana tradycyjna
Stal2561.29 kg
Drewno13.516 m³
Pow. ścian3306 m²
Pow. ścian nośnych zew.179 m²
Pow. ścian nośnych wew.22 m²
Pow. ścian działowych wew.63 m²
Dach342.2 m²

Kosztorys orientacyjny brutto

Stan zerowy39361 zł
Stan surowy86595 zł
Roboty wykończeniowe wewnętrzne54860 zł
Roboty wykończeniowe zewnętrzne22879 zł
Instalacje i przyłącza42313 zł
Suma246008 zł
