2600 zł
Zobacz odbicie
lustrzane
Zaptaj o dostępność
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Cena za jeden segment! Wszystkie podane informacje dotyczą 1 segmentu. SPARTA - nieregularne kształty i boczne krągłości sprawiają, że Sparta wychodzi poza standard prostych, kwadratowych...

Czytaj więcej

Powierzchnia użytkowa108.64 m²
Min. wymiary działki (długość x szerokość)19.00 x 13.50 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa108.64 m²
Powierzchnia zabudowy82.19 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita135.76 m²
Kubatura550.00 m³
Kąt nachylenia dachu43°
Wymiary budynku
długość x szerokość
10.05 x 9.45 m
Wysokość budynku7.97 m
Min. wymiary działki
długość x szerokość
19.00 x 13.50 m
Dachdwuspadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń12
Pow. tarasów/werandy/wiaty/schodów zew.19.63 m²
Zabudowabliźniaki
Projekt z kotłowniąTak

Opis i technologia projektu

Cena za jeden segment! Wszystkie podane informacje dotyczą 1 segmentu.

SPARTA - nieregularne kształty i boczne krągłości sprawiają, że Sparta wychodzi poza standard prostych, kwadratowych konstrukcji.

Od frontu maluje się wykwintny widok na tle którego wyróżnia się niewielki ganek; z tyłu natomiast na uwagę zasługuje szklane trio (drzwi + 2 okna) wprowadzające do wnętrza domu dużą ilość światła. Sercem bliźniaka oraz centrum domowego ogniska są salon, kuchnia i jadalnia, które tętnią życiem każdego popołudnia, gdy gromadzi się w nich cała rodzina. Gdy dzień dobiegnie końca wszyscy domownicy mogą udać się na piętro do swych sypialni, aby zasnąć w poczuciu radości, komfortu i bezpieczeństwa.




Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.






Konfigurator produktów techniki grzewczej

Łatwe w obsłudze narzędzie, za pomocą którego można samodzielnie dobrać urządzenia firmy Viessmann, dla nowych budynków z oferty PRO ARTE. Wynik doboru, to propozycje konkretnych rozwiązań, z ich cenami i podstawowymi danymi technicznymi. Za pomocą konfiguratora można również negocjować cenę zakupu wybranego urządzenia, przez wysłanie zapytania ofertowego

Konfigurator Viessmann



Technologia tradycyjna, ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian, ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm. Wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM". Strop gęstożebrowy "POROTHERM"o gr. 27 cm.. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

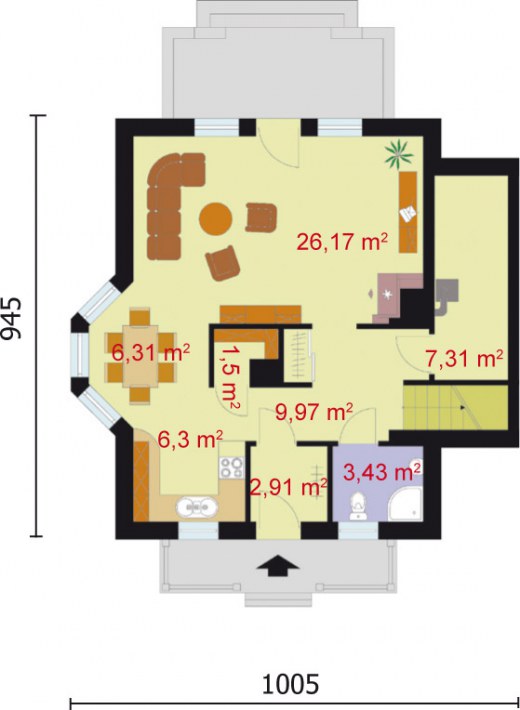

Segment A - parter

Segment A - parter

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Wiatrołap2.910
2.Komunikacja z garderobą9.970
3.Kuchnia6.30
4.Spiżarnia1.50
5.Jadalnia6.310
6.Pokój dzienny26.170
7.Kotłownia7.310
8.Łazienka3.430
Suma63.90
Zamów szczegółowe rysunki
Segment A - poddasze

Segment A - poddasze

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
5.Garderoba4.110
6.Łazienka5.220
4.Sypialnia10.490
1.Komunikacja6.30
2.Pokój7.950
3.Pokój10.670
Suma44.740
Zamów szczegółowe rysunki

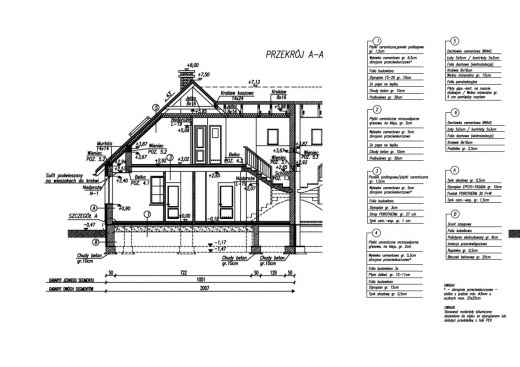

Przekrój A-A

Przekrój A-A

Zamów szczegółowe rysunki

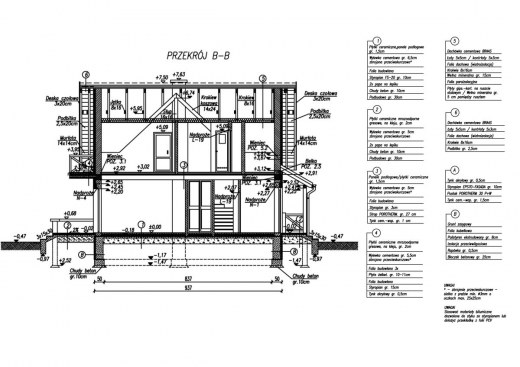

Przekrój B-B

Przekrój B-B

Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal1290.4 kg
Drewno6.297 m³
Pow. ścian nośnych zew.106 m²
Pow. ścian nośnych wew.13 m²
Pow. ścian działowych wew.99 m²
Dach150 m²

Kosztorys orientacyjny brutto

Stan zerowy48671 zł
Stan surowy107076 zł
Roboty wykończeniowe wewnętrzne67835 zł
Roboty wykończeniowe zewnętrzne28290 zł
Instalacje i przyłącza52321 zł
Suma304192 zł

Realizacje projektu "SPARTA - BLIŹNIAK (jeden segment)"

Realizacja projektu domu - SPARTA
Realizacja projektu domu - SPARTA
