GIZA

projekt domu
projekt domu
projekt domu
  • projekt domu
  • projekt domu
  • projekt domu
  • projekt domu

Realizacje



Dane techniczne

Powierzchnia użytkowa 137.18 m²
Powierzchnia kondygnacji netto 0 m²
Powierzchnia zabudowy 124.77 m²
Pow. tarasów/werandy/wiaty/schodów zew. 0 m²
Powierzchnia całkowita 259.62 m²
Kubatura 600 m³
Wysokość budynku 8.87 m
Kąt nachylenia dachu 43° , 40°
Min. wymiary działki (szerokość x długość) 21.4 x 18.3 m
Czy posiada poddasze TAK
Ilość pomieszczeń 13
Ilość stanowisk garażowych 1

Cena projektu:

2800

Dostępne technologie

MUROWANA
SZKIELETOWA


pokoloruj projekt
zapytaj o rysunki szczegółowe


drukuj DRUKUJ

Wysyłka

wysyłka gratis
Zamów w ciągu następnych:
a otrzymasz przesyłkę

Rzuty i przekroje

Parter
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
1. Wiatrołap 2.43 0
2. Komunikacja 11.2 0
3. Kotłownia 2.78 0
4. Kuchnia 6.84 0
5. Jadalnia 10.53 0
6. Pokój dzienny 26.01 0
7. Łazienka 4.25 0
suma: 64.04 0
8. Garaż 24.65 0
suma: 88.69 0

Poddasze
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
1. Komunikacja 8.24 0
2. Pokój 9.55 0
3. Sypialnia 9.29 0
4. Pokój 8.71 0
5. Łazienka 7.43 0
6. Strych 5.27 0
suma: 48.49 0

Przekrój A-A

Przekrój B-B


Opis projektu

GIZA- dom jednorodzinny z poddaszem użytkowym i garażem.

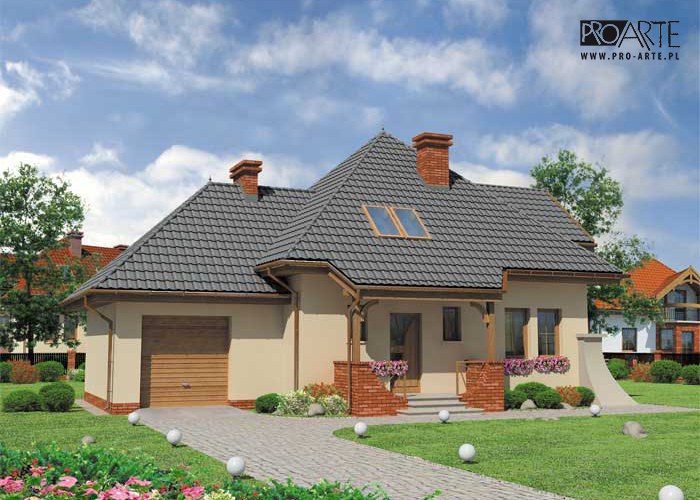

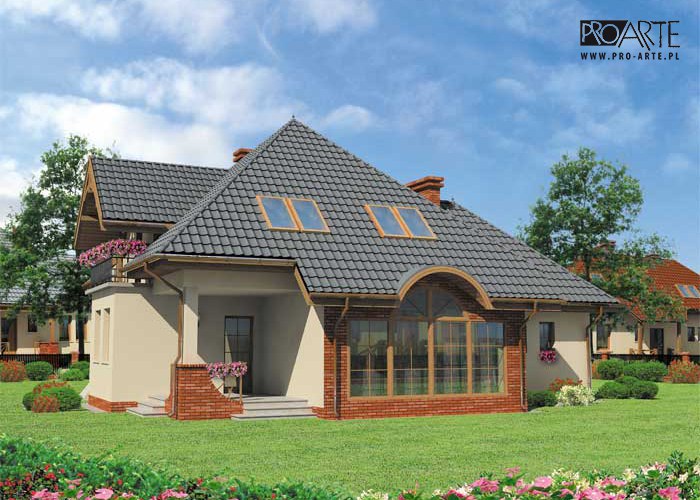

To wyjątkowy projekt domku jednorodzinnego, niepodpiwniczonego, posiadającego możliwość adaptacji kotłowni na węgiel. Już na pierwszy rzut oka zachwyca niepowtarzalnością zastosowanych rozwiązań, łączących w sobie tradycjonalizm z nowoczesnością. Elewacja frontowa zwraca uwagę fantazyjnym wykończeniem na rogu ściany południowej i wschodniej oraz zadaszonym w uroczy sposób wejściem. Przewidziano tutaj jednostanowiskowy garaż. Tył domu natomiast zaskakuje ogromnymi oknami, wpuszczającymi światło do pokoju dziennego. Gdy, po wejściu do domu, przez wiatrołap, przejdziemy do komunikacji, po lewej stronie będziemy mieli łazienkę z miejscem na prysznic, a po prawej – kotłownię. Do południowo-wschodniej ściany domy przylega kuchnia, natomiast w ryzalicie, wychodzącym na wschód przewidziano miejsce na jadalnię. Jeżeli zdecydujemy się wznieść dom według projektu Giza, zachowując zaproponowaną tutaj orientację przestrzenną, przyjemnie będzie nam spożywać w tym miejscu wszystkie posiłki, szczególnie jednak śniadania, ponieważ możemy stąd obserwować wschodzące słońce. Na parterze domu mamy także pokój dzienny, gdzie przewidziano miejsce na kominek. W komunikacji, pomiędzy jadalnią a pokojem gościnnym, przewidziano wyjście, na umieszczony z tyłu domu, taras. W letnie dni może on przejąć funkcję jadalni. Na poddaszu, stanowiącym część nocną domu, zaprojektowano dużą łazienkę, którą możemy urządzić zgodnie z naszym gustem, na co zapewne pozwoli nam jej ogromna powierzchnia. Na piętrze znajdują się także trzy obszerne pokoje. Warto zwrócić uwagę na fakt, iż prawie wszystkie pomieszczenia poddasza (wyłączając pokój z wyjściem na balkon), posiadają tylko i wyłącznie okna połaciowe, co w znacznym stopniu ułatwi ustawienie mebli w tak zaprojektowanych pokojach. Takie rozwiązanie daje również możliwość ciekawego rozmieszczenia różnych elementów łazienki. Ponadto na poddaszu przewidziano także strych, gdzie będziemy mogli umieścić zbędne sprzęty. W projekcie nie zostało wyodrębnione pomieszczenie gospodarcze, więc taki strych znacznie ułatwi nam zatem przechowywanie różnych rzeczy, z których nie będziemy na bieżąco korzystać. Giza jest projektem jednorodzinnego domku. Czyż nie warto wziąć pod uwagę akurat tego projektu?
Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.




Konfigurator produktów techniki grzewczej

Łatwe w obsłudze narzędzie, za pomocą którego można samodzielnie dobrać urządzenia firmy Viessmann, dla nowych budynków z oferty PRO ARTE. Wynik doboru, to propozycje konkretnych rozwiązań, z ich cenami i podstawowymi danymi technicznymi. Za pomocą konfiguratora można również negocjować cenę zakupu wybranego urządzenia, przez wysłanie zapytania ofertowego

Konfigurator Viessmann

Opis technologii

Technologia tradycyjna :
- powierzchnia zabudowy -124,77m2
- powierzchnia schodów zew. nie wchodząca do pow. zabudowy -10,08m2
- powierzchnia użytkowa
  partetu  -64,04m2
  poddasza  -43,22m2
  garażu  -24,65m2
  strychu  -5,27m2
- powierzchnia całkowita  - 259,62m2
- kubatura  - 600,00m3
- ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian
- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy "POROTHERM" o gr. 23 cm
- konstrukcja więźby dachowej drewniana w układzie krokwiowym
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w kotłowni

Zestawienia materiałów

Technologia murowana tradycyjna

Stal 2374.69 kg
Drewno 11.474 m³
Pow. ścian nośnych zewn. 180 m²
Pow. ścian nośnych wewn. 14 m²
Pow. ścian działowych wewn. 73 m²
Dach 225 m²





*Zakupu materiału należy dokonać po konsultacji z adaptującym. Zestawienia są informacyjne.

Kosztorys

wersja szkieletowa - 350 087,10 zł - pobierz plik
wersja murowana - 362 660,65 zł - pobierz plik

Oferty budowy

Firma Oferta
ITS sp z o.o.


Mazurska 2-4
75-394 Koszalin
tel. zobacz 601 449 194
kom. zobacz 601 449 194
email. zobacz its@its-koszalin.pl
strona. zobacz www.its-koszalin.pl

Stan surowy zamknięty:245000 zł
zobacz co zawiera cena

Cena zawiera:
Budowa ściany zewnętrznej:
- tynk minerał, strukturalny Rissomur (ITS)
- izolacja cieplna z styropianu - 120 mm (ITS)
- wentylacja, folia kubełkowa (ITS)
- płyta budowlana wiórowa 12 mm
- konstrukcja drewniana wg. obliczeń statycznych, wypełniona materiałem izolacyjnym wełną mineralną (ITS)
- izolacja przeciwwilgociowa (ITS)
- płyta budowlana wiórowa, - 12 mm (ITS)
- płyta gipsowo-kartonowa -12,5 mm (INWESTOR)

Budowa ściany wewnętrznej:
- płyta gipsowo-kartonowa 12,5 mm
- płyta budowlana wiórowa, - 12 mm (ITS)
- konstrukcja drewniana wypełniona materiałem izolacyjnym-wełną mineralną (ITS)
- płyta budowlana wiórowa, - 12 mm (ITS)
- płyta gipsowo-kartonowa - 12,5 mm (INWESTOR)

Budowa podłogi Parter:
- pływający jastrych - 50 mm (INWESTOR)
- folia izolacyjna (INWESTOR)
- Styropian - 100 mm (INWESTOR)
- papa termozgrzewalna (INWESTOR)
- strop piwnicy lub płyta fundamentowa (INWESTOR)

Strop nad parterem:
- pływający jastrych - 40mm (INWESTOR)
- styropian - 30 mm (INWESTOR)
- solia izolacyjna (INWESTOR)
- płyta budowlana wiórowa- 22 mm (ITS)
- belki drewniane 200-240 mm wypełnione pomiędzy wełną mineralną - 100 mm (ITS)
- folia PCV (ITS)
- ruszt drewniany (INWESTOR)
- płyta kartonowo gipsowa - 12,5mm (INWESTOR)

Budowa dachu w wersji z wykończonym poddaszem:
- dachówki cementowe (ITS)
- łaty i kontrłaty (ITS)
- folia dachowa wysokoparoprzepuszczalna (ITS)
- 200 mm krokwie + 200 izolacja cieplna (ITS)
- folia paroizolacyjna (ITS)
- ruszt drewniany (INWESTOR)
- płyta gipsowa - 12,5 mm (INWESTOR)

0dprowadzenie wody z dachu
- w domach ITS stosuje się wysokiej jakości rynny PCV. Za ich użyciem przemawiają nie tylko względy funkcjonalne (odporność na korozję), ale także estetyczne. (ITS)

Okna
- okna z tworzywa sztucznego PCV VEKA 1,0 W/m2K (szyby ITS)

Drzwi
- drzwi Typu KTM (ITS)

Schody
- w wersji z rozbudowanym poddaszem przewidziane są otwarte schody z wysokogatunkowego drewna bukowego. (INWESTOR)

Instalacje
- instalacja wod.-kan., c.o. i elektryczna. (INWESTOR)
DOM-LET Usługi Ciesielskie Roman Ryżak


Węgielnia 3
64-305 Bolewice
tel. zobacz 570 608 503
email. zobacz biuro@dom-let.pl
strona. zobacz http://dom-let.pl/

Stan surowy zamknięty:189000 zł
zobacz co zawiera cena

Cena zawiera:
Do budowy domów stosujemy najwyższej jakości drewno konstrukcyjne importowane, świerkowe KVH lub lite, klasy C-24, certyfikowane, badane laboratoryjnie (posiadamy stosowne dokumenty), drewno suszone komorowo do 15-18% wilgotności, strugane 4-ro stronnie z zaokrąglonymi krawędziami.

Stan surowy zamknięty:
- prace ziemne i fundamentowe przy założeniu dobrych warunków gruntowo wodnych (na tym etapie wykonujemy gotową, gładką posadzkę betonową przygotowaną pod ostateczną warstwę wykończeniową)
- cokół wykończony z płytką klinkierową (przyjęto płytkę w cenie 40 zł m2 netto)
- konstrukcja ścian zewnętrznych ze słupków 45x145mm co 60 lub co 40 cm
- płyta OSB3 gr. 12 lub 15mm (w zależności od przyjętej w dokumentacji) - poszycie konstrukcji
- konstrukcja stropu z belek 45x220mm lub 45x240mm i poszycie z płyty OSB gr. 22 lub 25mm na paskach filcowych
- kominy prefabrykowane, przewody wentylacyjne i kominki wentylacyjne, wszelkie obróbki blacharskie, wykończenie komina ponad dachem - tynk cienkowarstwowy
- konstrukcja dachu - krokwie 45x220mm lub prefabrykowane wiązary dachowe w technologii płytek kolczastych Mitek
- pokrycie dachu - membrana dachowa, łaty, kontrłaty, blachodachówka standard (8 lat gwarancji)
- rynny i rury spustowe PCV
- okna i drzwi balkonowe PCV białe firmy Drutex profil Igloo 5
- drzwi zewnętrzne wejściowe standard - przyjęta cena drzwi 1.200,00 zł netto
- konstrukcja ścianek działowych lekka systemowa (pod płyty karton. - gips.)
- wrota garażowe ręczne uchylne wariant podstawowy (przyjęta cena 1.000,00 zł netto)

Wykończenie ścian zewnętrznych wariant 1 (elewacja otynkowana):
- wiatroizolacja wodoszczelna paroprzepuszczalna (membrana) na poszyciu ścian z płyty OSB
- wełna mineralna elewacyjna 50mm FASROCK LL (nie styropian!)
- Systemowe rozwiązanie: tynk mineralny na siatce i kleju + farba silikonowa biała

Wycena prac obejmuje tynk na całej powierzchni elewacji. Wszelkie elementy ozdobne (okładziny kamienne, płytki elewacyjne, drewno egzotyczne etc.) wymagają dopłaty.

Wykończenie ścian zewnętrznych wariant 2 (deska elewacyjna):
- wiatroizolacja wodoszczelna paroprzepuszczalna (membrana) na poszyciu ścian z płyty OSB
- wełna mineralna 50mm pomiędzy łatami nabitymi na płytę OSB (poszycie)
- wiatroizolacja wodoszczelna paroprzepuszczalna (membrana) na płycie poszyciu z płyty OSB
- deska elewacyjna profil "softline" lub inny 146x19mm
- malowanie dwukrotne preparatem Vidaron (6 lat gwarancji)

Komentarze

Łukasz 6 listopada 2012 20:38 #1 reply
Witam. Buduje ktoś ten domek...myślę nad wnętrzem domku i nie mam pomysłów, jak ktoś ma fotki z tego domku to z chęcią bym pooglądał.
justyna 4 stycznia 2013 22:56 #2 reply
tak ja buduje ten domek jest super ale musimy go sprzedac :{
Łukasz 19 lutego 2013 17:09 #3 reply
justyna
tak ja buduje ten domek jest super ale musimy go sprzedac :{

Domek już wykończony czy w stanie durowym..?
