Powierzchnia użytkowa 112.99 m²
+ garaż, strych29.62 m²
Min. wymiary działki
długość x szerokość
21.80 x 19.90 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Rzuty i przekroje

Parter

Parter

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
Kuchnia z aneksem jadalnym16.590
Pokój dzienny22.610
Kotłownia2.780
Gabinet9.90
Łazienka4.260
Komunikacja11.690
Wiatrołap2.430
Suma70.260
Garaż24.440
Suma24.440
Zamów szczegółowe rysunki
Poddasze

Poddasze

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
Łazienka8.170
Sypialnia8.470
Komunikacja8.260
Pokój7.250
Pokój10.580
Suma42.730
Strych5.180
Suma5.180
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ garaż, strych
112.99 m²
29.62 m²
Powierzchnia zabudowy 120.10 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 235.10 m²
Kubatura 630.00 m³
Kąt nachylenia dachu43°
Wymiary budynku
długość x szerokość
14.80 x 10.30 m
Wysokość budynku 8.87 m
Min. wymiary działki
długość x szerokość
21.80 x 19.90 m

Opis i technologia projektu

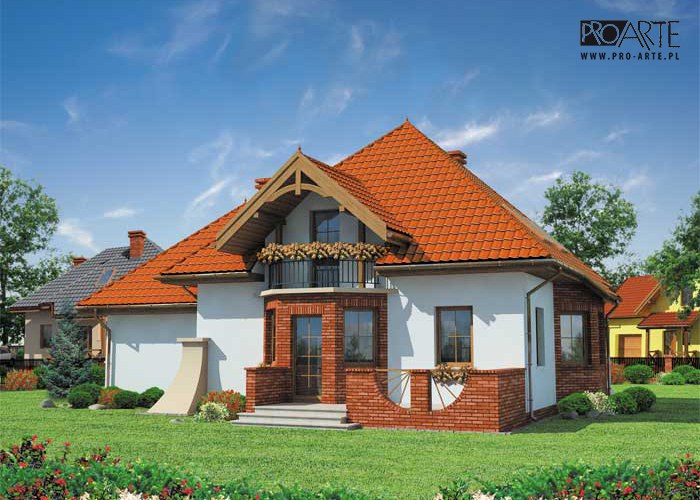

VALENCIA - to dom z marzeń. Jego bajeczne kształty i eleganckie kamienne wykończenia przy wejściu, na tarasie oraz te biegnące w pionie po lewej ścianie budynku wprawią w zachwyt każdego! Rzeczą wyróżniającą go spośród innych są cokoły, które w pełni harmonii współgrają z resztą elewacji. Dla tych którzy lubią mieć wszystko pod kontrolą jedno pomieszczenie na parterze pełni funkcję gabinetu. To w nim bez problemu zostaną załatwione te sprawy na które nie było czasu w ciągu dnia. Na tym samym poziomie usytuowane zostały kuchnia z aneksem jadalnym, pokój dzienny, łazienka i kotłownia (która np. w Saragossie umieszczona jest na tyłach garażu, lecz nie w Valenci!). Dla miłośników przesiadywania na świeżym powietrzu niezależnie od pogody oferujemy taras, aby w pogodne dni promienie słoneczne delikatnie muskały policzki, oraz balkon za sprawą którego dowiemy się czym tak naprawdę jest ciepły letni deszcz. Na poddaszu znajdują się sypialnia, dwa pokoje, strych i duża łazienka.



Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.



Wysokość ściany kolankowej 1m





Technologia tradycyjna, ściany zewnętrzne murowane grubości 30 cm + 10cm styropian, ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm. Wszystkie ściany wykonane z pustaków ceramicznych „POROTHERM”. Strop gęstożebrowy „POROTHERM”o gr. 23 cm.. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal1316 kg
Drewno25.33 m³
Pow. ścian2712 m²
Dach209 m²

Kosztorys orientacyjny brutto

Stan zerowy50620 zł
Stan surowy111363 zł
Roboty wykończeniowe wewnętrzne70551 zł
Roboty wykończeniowe zewnętrzne29423 zł
Instalacje i przyłącza54416 zł
Suma316372 zł
