Powierzchnia użytkowa 127.33 m²
Min. wymiary działki
długość x szerokość
19.40 x 19.35 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Rzuty i przekroje

Parter

Parter

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
4.Kuchnia z aneksem jadalnym16.560
7.Kotłownia6.150
5.Gabinet10.90
1.Wiatrołap2.790
2.Komunikacja12.360
3.Łazienka2.670
6.Pokój dzienny27.730
Suma79.160
Zamów szczegółowe rysunki
Poddasze

Poddasze

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
4.Pokój9.240
5Łazienka6.980
6.Pralnia+suszarnia2.020
1.Komunikacja11.360
2.Pokój6.980
3.Sypialnia10.530
7.Pom. gospodarcze1.060
Suma48.170
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 127.33 m²
Powierzchnia zabudowy 102.24 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 201.84 m²
Kubatura 595.00 m³
Kąt nachylenia dachu43°
Wymiary budynku
długość x szerokość
12.35 x 9.30 m
Wysokość budynku 8.21 m
Min. wymiary działki
długość x szerokość
19.40 x 19.35 m
Dachwielospadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń12
Pow. tarasów/werandy/wiaty/schodów zew.18.06 m²
Projekt z kotłowniąTak

Opis i technologia projektu

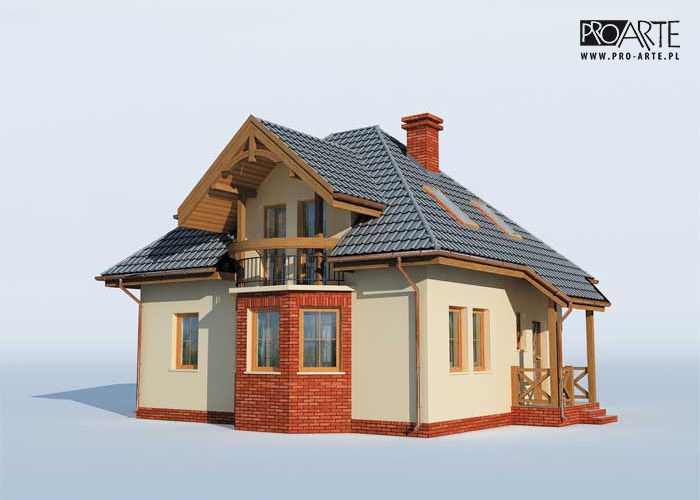

MANILA  to propozycja niezwykle ciepłego domu jednorodzinnego, odznaczającego się uroczym gankiem wiodącym do wewnątrz oraz ciekawym ryzalitem zbudowanym na planie trapezu, umieszczonym z lewej strony domu.

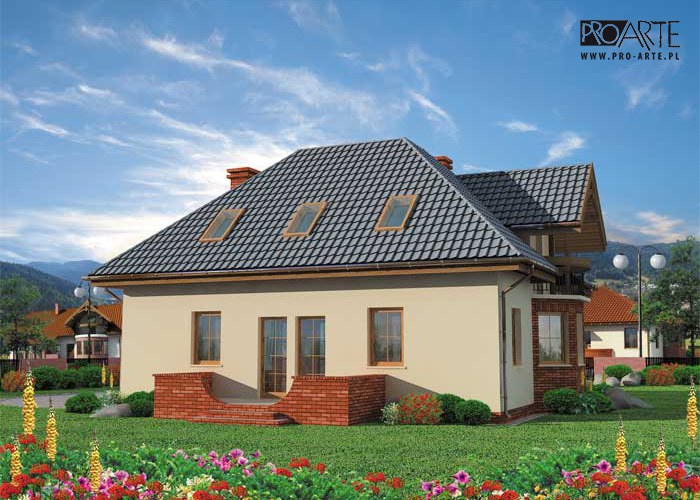

Elewacja tylna z kolei przyciąga wzrok niewielkim tarasem, stanowiącym miejsce wyciszenia dla gospodarzy lub idealne miejsce na przyjęcie na wolnym powietrzu. Budynek nie jest podpiwniczony, ale posiada możliwość adaptacji kotłowni na węgiel. Wchodząc do domu przez niewielki wiatrołap, po prawej stronie mamy schody na poddasze i do kotłowni, a po lewej niewielką łazienkę z kabiną prysznicową. Tuż za nią mamy obszerną kuchnię (przylega do południowej ściany domu) połączoną z aneksem jadalnym, znajdującym się w uroczym ryzalicie. Stąd można przejść do wydzielonego gabinetu (w tym pomieszczeniu można urządzić również pokój telewizyjny czy sypialnię).

 Największym pomieszczeniem parteru jest jednak ogromny, wyposażony w kominek, pokój dzienny, z którego można bezpośrednio wyjść na taras. Dzięki zastosowaniu komunikacji, wszystkie pomieszczenia mają osobne wejścia, co okaże się zapewne bardzo wygodnym rozwiązaniem dla użytkowników domu.

Na poddaszu wszystkie pomieszczenia zostały skoncentrowane wokół komunikacji. Mamy tutaj dwa pokoje i sypialnię oraz obszerną łazienkę z miejscem na wannę. Na uwagę zasługuje fakt, iż w tym projekcie przewidziano odrębne pomieszczenie na pralnię i suszarnię oraz osobne pomieszczenie gospodarcze. Manila to doskonała propozycja architektoniczna dla osób pragnących stylowego, a zarazem funkcjonalnego i ekonomicznego domu. Będzie bardzo wygodnym rozwiązaniem dla pięcioosobowej rodziny.

Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. , gaz. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.


Wysokość ściany kolankowej 1m

Technologia tradycyjna, ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian, ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm. Wszystkie ściany wykonane z pustaków ceramicznych „POROTHERM”. Strop gęstożebrowy „POROTHERM”o gr. 23 cm.. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal1782.12 kg
Drewno10.174 m³
Pow. ścian2336 m²
Dach206 m²

Kosztorys orientacyjny brutto

Stan zerowy57044 zł
Stan surowy125496 zł
Roboty wykończeniowe wewnętrzne79505 zł
Roboty wykończeniowe zewnętrzne33157 zł
Instalacje i przyłącza61322 zł
Suma356524 zł
