AVALON dom mieszkalny jednorodzinny z poddaszem użytkowym

projekt domu
projekt domu
projekt domu
  • projekt domu
  • projekt domu
  • projekt domu
  • projekt domu


Dane techniczne

Powierzchnia użytkowa 127.56 m²
Powierzchnia kondygnacji netto 0 m²
Powierzchnia zabudowy 94.32 m²
Pow. tarasów/werandy/wiaty/schodów zew. 0 m²
Powierzchnia całkowita 205.94 m²
Kubatura 608.1 m³
Wysokość budynku 8.08 m
Kąt nachylenia dachu 40° , 3°
Min. wymiary działki (szerokość x długość) 18.16 x 17 m
Czy posiada poddasze TAK
Ilość pomieszczeń 12

Cena projektu:

2800

Dostępne technologie

MUROWANA
SZKIELETOWA

zapytaj o rysunki szczegółowe


drukuj DRUKUJ

Wysyłka

wysyłka gratis
Zamów w ciągu następnych:
a otrzymasz przesyłkę

Rzuty i przekroje

Rzut przyziemia
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
1. Wiatrołap 3.85 0
2. Komunikacja 11.58 0
3. Kuchnia z jadalnią 10.67 0
4. Pokój dzienny 27.5 0
5. Pokój 10.2 0
6. Kotłownia 3.45 0
7. Łazienka 5.77 0
suma: 73.02 0

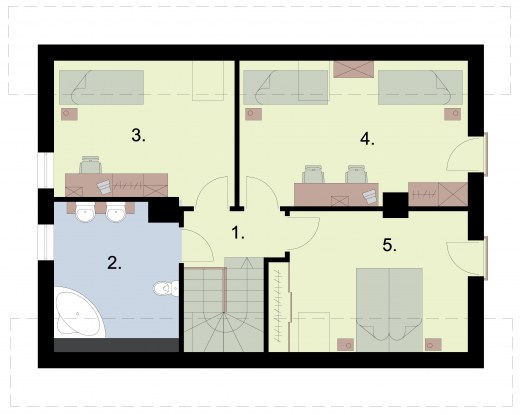

Rzut poddasza
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
1. Komunikacja 5.65 0
2. Łazienka 7.97 0
3. Pokój 11.92 0
4. Pokój 15.92 0
5. Pokój 13.08 0
suma: 54.54 0


Opis projektu

AVALON - dom jednorodzinny z poddaszem użytkowym.

Zobacz projekt AVALON w wersji szkieletowej.

Nowoczesność i tradycja - tak można w dwóch słowach opisać dom o nazwie Avalon. Dwuspadowy dach to rozwiązanie ekonomiczne i stylowe zarazem. W Avalonie jego kąt nachylenia to 40 stopni, co oznacza, że z pewnością znakomicie będzie spełniał swoje zadania. Dom wzniesiony jest na planie prostokąta, uwagę zwraca proporcjonalność bryły oraz ciekawe zdobienia i wykończenia. Odeskowania pod dachem i wokół okien, zabudowana weranda oraz taras z upiększającymi je drewnianymi żaluzjami to nowoczesne rozwiązania nadające charakteru całemu budynkowi. Wnętrza zachwycają przemyślanymi rozwiązaniami oraz odpowiednio dopasowanymi wymiarami pomieszczeń. Wejście znajduje się od południa, a za nim wiatrołap z miejscem na szafę pod zabudowę. Dalej, przedpokój z którego można schodami przejść na piętro. Komunikacja wiedzie też do największego pomieszczenia w domu, czyli pokoju dziennego, w którego centralnym punkcie jest umiejscowiony kominek. Serce domu, gromadzące wszystkich domowników. Półotwarta kuchnia oraz jadalnia to miejsca równie popularne, co salon - dlatego też są ze sobą połączone. Na wschodniej ścianie znajduje się pokój z łóżkiem, dalej pomiędzy nimi kotłownia i komfortowa łazienka. Na piętrze usytuowano 3 przestronne pokoje i łazienkę - wszystkie połączone komunikacją. Avalon to znakomita propozycja dla Inwestorów poszukujących niedużego całorocznego domu.

Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.


WYBIERZ INNE BARWY DLA TEGO DOMU Z FARBAMI SEMPRE. POKOLORUJ DOM:




Konfigurator produktów techniki grzewczej

Łatwe w obsłudze narzędzie, za pomocą którego można samodzielnie dobrać urządzenia firmy Viessmann, dla nowych budynków z oferty PRO ARTE. Wynik doboru, to propozycje konkretnych rozwiązań, z ich cenami i podstawowymi danymi technicznymi. Za pomocą konfiguratora można również negocjować cenę zakupu wybranego urządzenia, przez wysłanie zapytania ofertowego


Konfigurator Viessmann



Opis technologii

Technologia tradycyjna :
- powierzchnia zabudowy - 94,32m2

- powierzchnia użytkowa parter + poddasze 73,02+54,54m2
- powierzchnia całkowita  -205.94m2
- kubatura  - 608,10m3
- ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian
- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy "POROTHERM" o gr. 27 cm
- konstrukcja więźby dachowej drewniana w układzie krokwiowo-jętkowym
- pokrycie dachowe panele stalowe
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w kotłowni

Zobacz projekt Avalon w wersji szkieletowej.

Zestawienia materiałów

Technologia murowana tradycyjna

Stal 2528.61 kg
Drewno 6.871 m³
Pow. ścian nośnych zewn. 150 m²
Pow. ścian nośnych wewn. 32 m²
Pow. ścian działowych wewn. 38 m²
Dach 156 m²





*Zakupu materiału należy dokonać po konsultacji z adaptującym. Zestawienia są informacyjne.

Kosztorys

wersja murowana - 283 101,33 zł - pobierz plik

Oferty budowy

Firma Oferta
ITS sp z o.o.


Mazurska 2-4
75-394 Koszalin
tel. zobacz 601 449 194
kom. zobacz 601 449 194
email. zobacz its@its-koszalin.pl
strona. zobacz www.its-koszalin.pl

Stan surowy zamknięty:216000 zł
zobacz co zawiera cena

Cena zawiera:
Budowa ściany zewnętrznej:
- tynk minerał, strukturalny Rissomur (ITS)
- izolacja cieplna z styropianu - 120 mm (ITS)
- wentylacja, folia kubełkowa (ITS)
- płyta budowlana wiórowa 12 mm
- konstrukcja drewniana wg. obliczeń statycznych, wypełniona materiałem izolacyjnym wełną mineralną (ITS)
- izolacja przeciwwilgociowa (ITS)
- płyta budowlana wiórowa, - 12 mm (ITS)
- płyta gipsowo-kartonowa -12,5 mm (INWESTOR)

Budowa ściany wewnętrznej:
- płyta gipsowo-kartonowa 12,5 mm
- płyta budowlana wiórowa, - 12 mm (ITS)
- konstrukcja drewniana wypełniona materiałem izolacyjnym-wełną mineralną (ITS)
- płyta budowlana wiórowa, - 12 mm (ITS)
- płyta gipsowo-kartonowa - 12,5 mm (INWESTOR)

Budowa podłogi Parter:
- pływający jastrych - 50 mm (INWESTOR)
- folia izolacyjna (INWESTOR)
- Styropian - 100 mm (INWESTOR)
- papa termozgrzewalna (INWESTOR)
- strop piwnicy lub płyta fundamentowa (INWESTOR)

Strop nad parterem:
- pływający jastrych - 40mm (INWESTOR)
- styropian - 30 mm (INWESTOR)
- solia izolacyjna (INWESTOR)
- płyta budowlana wiórowa- 22 mm (ITS)
- belki drewniane 200-240 mm wypełnione pomiędzy wełną mineralną - 100 mm (ITS)
- folia PCV (ITS)
- ruszt drewniany (INWESTOR)
- płyta kartonowo gipsowa - 12,5mm (INWESTOR)

Budowa dachu w wersji z wykończonym poddaszem:
- dachówki cementowe (ITS)
- łaty i kontrłaty (ITS)
- folia dachowa wysokoparoprzepuszczalna (ITS)
- 200 mm krokwie + 200 izolacja cieplna (ITS)
- folia paroizolacyjna (ITS)
- ruszt drewniany (INWESTOR)
- płyta gipsowa - 12,5 mm (INWESTOR)

0dprowadzenie wody z dachu
- w domach ITS stosuje się wysokiej jakości rynny PCV. Za ich użyciem przemawiają nie tylko względy funkcjonalne (odporność na korozję), ale także estetyczne. (ITS)

Okna
- okna z tworzywa sztucznego PCV VEKA 1,0 W/m2K (szyby ITS)

Drzwi
- drzwi Typu KTM (ITS)

Schody
- w wersji z rozbudowanym poddaszem przewidziane są otwarte schody z wysokogatunkowego drewna bukowego. (INWESTOR)

Instalacje
- instalacja wod.-kan., c.o. i elektryczna. (INWESTOR)
KRYSIK DOMY Z DREWNA


Żelazna 3
43-200 Pszczyna
kom. zobacz 600 958 141
email. zobacz info@domy-szkieletowe.com.pl
strona. zobacz www.domy-szkieletowe.com.pl

Stan surowy zamknięty:175000 zł
zobacz co zawiera cena

Cena zawiera:
Co oznacza stan surowy zamknięty?

To oznacza, że budynek z zewnątrz jest wykończony akrylem, z pełnym dachem, orynnowaniami, kominem. Natomiast w środku jest izolacja wełną mineralną, wykończona folią paroizolacyjną.

Komentarze

Wojtek 21 maja 2013 15:12 #1 reply
Ile wynosi czas oczekiwania na ten projekt?
PRO ARTE 21 maja 2013 15:18 #2 reply
W wersji podstawowej projekt wysyłamy w dniu zamówienia, dostarczenie go zajmuje naszym kurierom maksymalnie 48 godzin (częściej 24) od wysyłki.
