LAMIA 2 - dom mieszkalny wolnostojący z poddaszem użytkowym i garażem jednostaowiskowym Ten dom zapoczątkował całą linię stylistyczną. Dlatego też mamy do niego specjalny stosunek. Ten...

Czytaj więcej

Powierzchnia użytkowa 123.55 m²
+ Kotłownia6.16 m²
+ Garaż24.05 m²
Min. wymiary działki
długość x szerokość
17.08 x 21.08 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

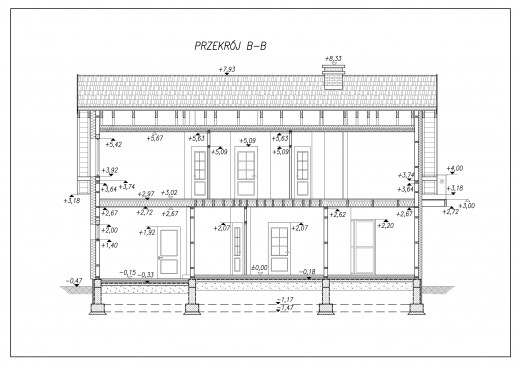

Rzuty i przekroje

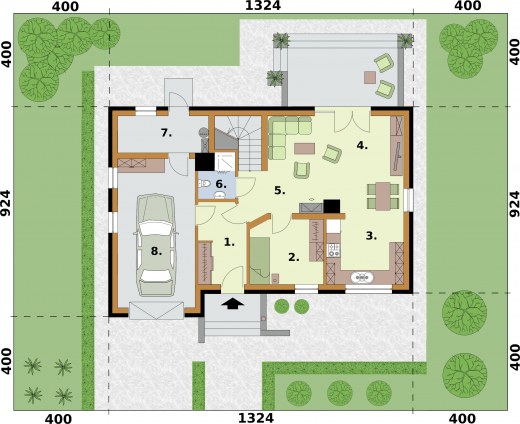

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
3.Kuchnia9.839.83
4.Pokój dzienny25.825.8
6.Łazienka2.442.44
1.Wiatrołap6.946.94
2.Pokój8.688.68
5.Komunikacja4.34.3
Suma57.9957.99
8.Garaż24.0524.05
7.kotłownia6.166.16
Suma30.2130.21
Zamów szczegółowe rysunki

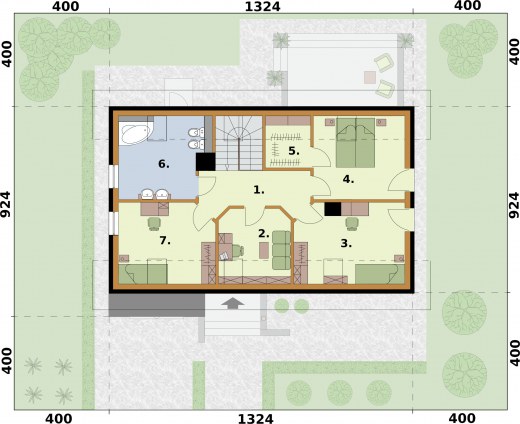

Rzut poddasza

Rzut poddasza

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
4.Gabinet7.80
5.Pokój 12.710
6.Sypialnia10.920
3.Pokój11.540
2.Łazienka9.980
7.Garderoba2.770
1.Komunikacja9.840
Suma65.560
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ Kotłownia
+ Garaż
123.55 m²
6.16 m²
24.05 m²
Powierzchnia zabudowy 109.87 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 243.04 m²
Kubatura 761.00 m³
Kąt nachylenia dachu43°
Wymiary budynku
długość x szerokość
13.08 x 9.08 m
Wysokość budynku 8.40 m
Min. wymiary działki
długość x szerokość
17.08 x 21.08 m
Dachdwuspadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń15
Pow. tarasów/werandy/wiaty/schodów zew.29.07 m²
Projekt z garażemTak
Ilość stanowisk w garażu1

Opis i technologia projektu

LAMIA 2 - dom mieszkalny wolnostojący z poddaszem użytkowym i garażem jednostaowiskowym

Ten dom zapoczątkował całą linię stylistyczną. Dlatego też mamy do niego specjalny stosunek. Ten prekursorski projekt posiada kilka wariantów. Wejście ustyowane przy garażu skrywa wiatrołap. Tuż za nim znajdziemy komunikację. Po prawej jest niewielki pokój, który może posłużyć za gabinet, pokój gościnny. Tu za nim rozpościera się salon z otwartą kuchnią i jadalnią.
Ta komfortowa przestrzeń uzupełniona jest łazienką, na którą składa się wc i prysznic. Za tym pomieszczeniem usytuowane są schody wiodące na poddasze. Znajdujący się na parterze garaż połączony jest z kotłownią. Można do niej również wejść od tyłu.

Poddasze podzielone jest na sześć pomieszczeń. Znajduje się tam łazienka oraz cztery pokoje, przy czym jeden z garderobą. LAMIA 2 to projekt przemyślany w każdym calu, tak jak wszystkie nasze domy jest dostępny z ofertą budowy. By zapoznać się wycenami wykonawców zjedź kursorem myszy w dół strony.

Wysokość ściany kolankowej 0.87m



Interesuje Cię wentylacja mechaniczna do tego projektu?

Do tego projektu mamy opcjonalne schematy wentylacji mechanicznej wraz z wyceną sprzętu. Szczegóły tu: Wentylacja mechaniczna do domu graits


Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

PONIŻSZY SCHEMAT MA CHARAKTER UNIWERSALNY I UPROSZCZONY, BY MIEĆ PEWNOŚĆ, CO DO ROZWIĄZAŃ W POSZCZEGÓLNYCH PROJEKTACH, NALEŻY ZAMÓWIĆ AKTUALNE RYSUNKI SZCZEGÓŁOWE DANEGO PROJEKTU

Technologia

Murowana
Szkieletowa drewniana
FundamentZakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości.Zakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości.

Ściany zewnętrzne i nośne

Garaże, budynki gospodarcze, stajnie bez częsci mieszkalnej: szerokość 25 cm x długość 37,3 x wysokość 24,9 cm pustak ceramiczny Porotherm Dryfix 25

W domach letniskowych i mieszkalnych stosujemy pustaki Porotherm Dryfix 30 cm x 24.8cm x 24.9cm

Słupki konstrukcyjne z drewna C24 lub KVH o maksymalnej wilgotności 18% przyjmujemy według obliczeń. Najczęściej 5x15cm, 6,3x15 cm w rozstawie 40 lub 60 cm.

Ściany wewnętrzne

Porotherm 11,5 Dryfix. Szerokość 11,5 cm x wysokość 24.9 cm x wysokość 24,9 cm



Słupki w ścianach działowych zwykle mają wymiary 5x9 cm.

Strop

Gęstożebrowy Porotherm: najczęściej belki stropowe 1,75 do 8.25m, co 25 cm oraz pustaki stropowe Porotherm 19/50cm. Wyjątek stanowi rodzina projektów LIDO (wersja murowana ma drewniany strop).

Strop drewniany, zaprojektowany w zależności od obliczeń. Ze schematem przebiegu warstw w przekroju można zapoznać się na grafikach poniżej:

Więźba dachowa

Przekroje w zależności od obliczeń statyczno-wytrzymałościowych

Przekroje w zależności od obliczeń statyczno-wytrzymałościowych. Schemat poniżej:

Izolacje

Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian.

Ściana: styropian TermoOrganika

Dach: wełna mineralna ISOVER

Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian.

Ściana: wełna ISOVER między słupkami, styropian ryflowany TermoOrganika lub wełna ISOVER

Dach: wełna mineralna ISOVER

Pokrycie dachu

Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech:

Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich.



Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech:

Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich



W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Film

Kosztorys orientacyjny brutto

Stan zerowy81049 zł
Stan surowy178307 zł
Roboty wykończeniowe wewnętrzne112962 zł
Roboty wykończeniowe zewnętrzne47110 zł
Instalacje i przyłącza87127 zł
Suma506555 zł
