LAMIA 3 - dom mieszkalny wolnostojący z poddaszem użytkowym i garażem dwustanowiskowym Ten dom jest rozwinieciem zapoczątkowanej przez LAMIĘ 2 linii stylistycznej i jakościowej. Do całej kolekcji...

Czytaj więcej

Powierzchnia użytkowa 126.17 m²
+ Garaż37.85 m²
+ Kotłownia10.15 m²
+ Taras11.66 m²

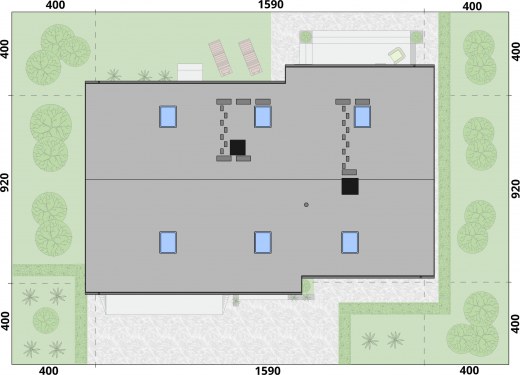

Min. wymiary działki
długość x szerokość
18.82 x 23.74 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

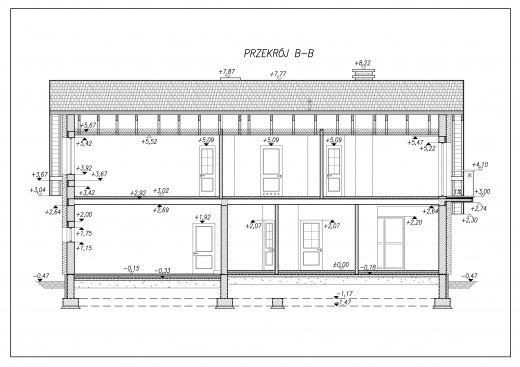

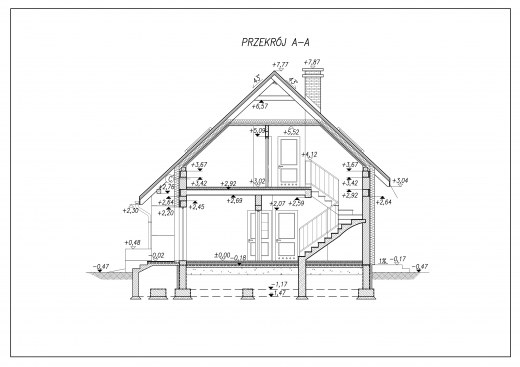

Rzuty i przekroje

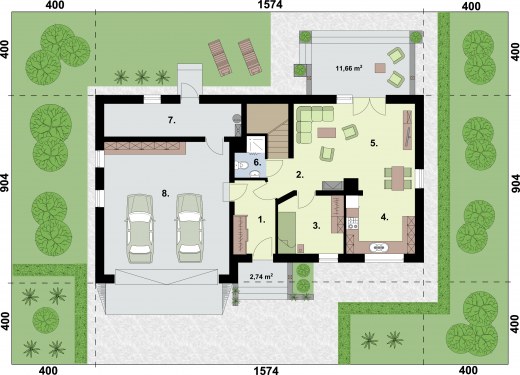

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Wiatrołap6.56.5
2.Komunikacja4.124.12
3.Pokój8.438.43
4.Kuchnia9.039.03
5.Pokój dzienny23.4723.47
6.Łazienka2.362.36
Suma53.9153.91
7.Kotłownia10.1510.15
8.Garaż37.8537.85
Suma4848
Zamów szczegółowe rysunki

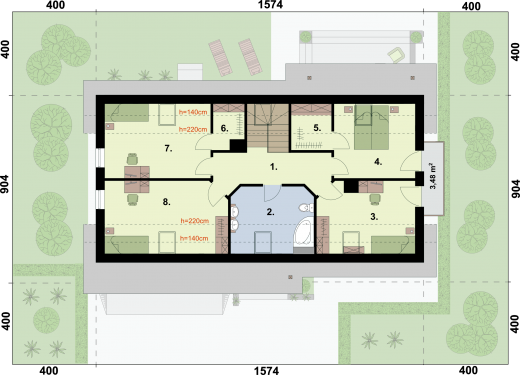

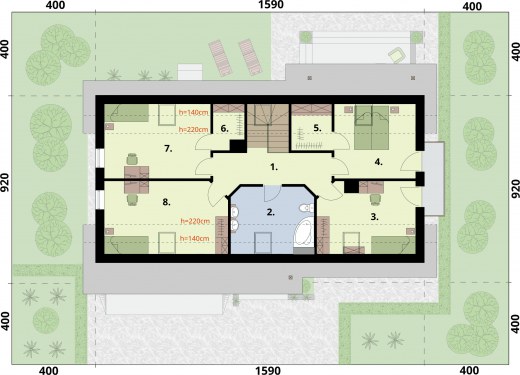

Rzut poddasza

Rzut poddasza

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
2.Łazienka8.7212.67
4.Sypialnia10.0713.93
1Kumunikacja11.259.15
3.Pokój10.9115.78
5.Garderoba2.394.33
6.Garderoba1.32.99
7.Pokój13.1418.2
8.Pokój14.4820.33
Suma72.2697.38
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ Garaż
+ Kotłownia
+ Taras
126.17 m²
37.85 m²
10.15 m²
11.66 m²
Powierzchnia zabudowy 133.39 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 298.59 m²
Kubatura 868.00 m³
Kąt nachylenia dachu43°
Wymiary budynku
długość x szerokość
15.74 x 9.04 m
Wysokość budynku 8.24 m
Min. wymiary działki
długość x szerokość
18.82 x 23.74 m
Dachdwuspadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń16
Pow. tarasów/werandy/wiaty/schodów zew.31.81 m²
Projekt z garażemTak
Ilość stanowisk w garażu2
Projekt z podwójnym garażemTak
Ilość stanowisk w garażu2
Projekt z kotłowniąTak
Projekt z wejściem od południaTak

Opis i technologia projektu

LAMIA 3 - dom mieszkalny wolnostojący z poddaszem użytkowym i garażem dwustanowiskowym

Ten dom jest rozwinieciem zapoczątkowanej przez LAMIĘ 2 linii stylistycznej i jakościowej. Do całej kolekcji domów LAMIA mamy specjalny stosunek.

Wejście ustyowane przy garażu skrywa wiatrołap. Tuż za nim znajdziemy komunikację. Po prawej jest niewielki pokój, który może posłużyć za gabinet, pokój gościnny. Tu za nim rozpościera się salon z otwartą kuchnią i jadalnią.
Ta komfortowa przestrzeń uzupełniona jest łazienką, na którą składa się wc i prysznic. Za tym pomieszczeniem usytuowane są schody wiodące na poddasze. Znajdujący się na parterze garaż połączony jest z kotłownią. Można do niej również wejść od tyłu.

Poddasze podzielone jest na sześć pomieszczeń. Znajduje się tam łazienka oraz dwa bardzo duże  i dwa średnie pokoje, przy jednym z nich znajduje się niezwykle użyteczna garderoba. LAMIA3 to projekt idealny, dwa stanowiska w garażu i przestronne pokoje zadowolą każdą polską rodzinę. Tak jak wszystkie zaprojekowane przez nas domy jest dostępny z ofertą budowy. By zapoznać się wycenami wykonawców zjedź kursorem myszy w dół strony.

Zobacz kolekcję domów LAMIA



Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.



Wysokość ściany kolankowej 0.81m







Technologia tradycyjna
- ściany zewnętrzne murowane grubości 30 cm + 12 cm styropian

- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy "POROTHERM" o gr. 23 cm, nad garażem 27cm
- konstrukcja więźby dachowej drewniana w układzie jętkowym
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w kotłowni

Projekt dostępny w wersji szkieletowej.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Film

Zestawienia materiałów

Technologia murowana tradycyjna
Stal2915.47 kg
Drewno10.761 m³
Pow. ścian nośnych zew.167 m²
Pow. ścian nośnych wew.50 m²
Pow. ścian działowych wew.97 m²
Dach237 m²
Do pobraniaZestawienie stali
Zestawienie drewna
Zestawienie stolarki

Kosztorys orientacyjny brutto

Stan zerowy82768 zł
Stan surowy182089 zł
Roboty wykończeniowe wewnętrzne115357 zł
Roboty wykończeniowe zewnętrzne48109 zł
Instalacje i przyłącza88975 zł
Suma517297 zł
