LAMIA 3 szkielet drewniany
Rabat 300 zł
Najniższa cena z ostatnich 30 dni: 3799 zł
Cena obowiązuje od 2025-06-10 do 2025-06-17
Gwarancja najniższej ceny i najszybszej wysyłki
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki w cenie projektu
GRATIS
Bezterminowa wymiana*. Zwroty do 14 dni
LAMIA 3 - dom mieszkalny wolnostojący z poddaszem użytkowym i garażem dwustanowiskowym w technologii lekkiego szkieletu drewnianego. Z obacz wersję murowaną L AMIA 3 Projekt składa się z części...
| Powierzchnia użytkowa | 138.70 m² |
| + garaż | 37.79 m² |
| + kotłownia | 11.22 m² |
| Min. wymiary działki długość x szerokość | 17.16 x 23.86 m |
| Dostępne technologie |  murowana,  szkieletowa |
Rzuty i przekroje

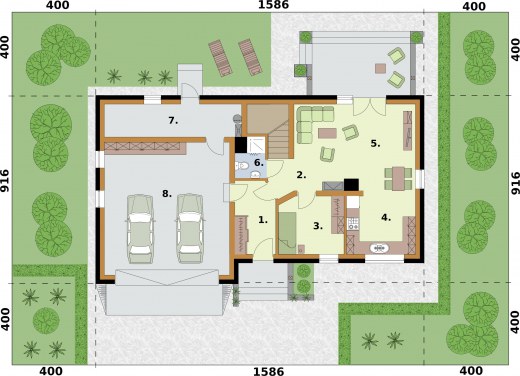

Rzut przyziemia
| Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
|---|---|---|---|
| 1. | Wiatrołap | 8.08 | 8.08 |
| 2. | Komunikacja | 4.51 | 4.51 |
| 3. | Pokój | 9.01 | 9.01 |
| 4. | Kuchnia | 10.05 | 10.05 |
| 5. | Pokój dzienny | 25.46 | 25.46 |
| 6. | Łazienka | 2.82 | 2.82 |
| Suma | 59.93 | 59.93 | |
| 7. | Kotłownia | 11.22 | 11.22 |
| 8. | Garaż | 37.79 | 37.79 |
| Suma | 49.01 | 49.01 |

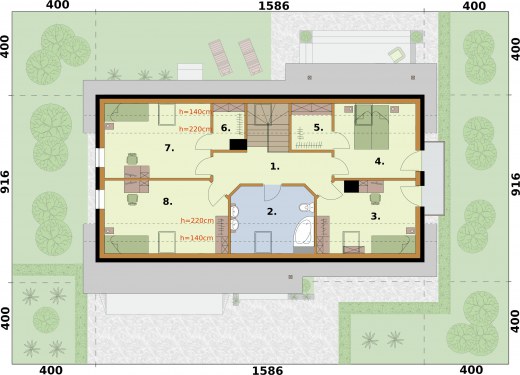

Rzut poddasza
| Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
|---|---|---|---|
| 1. | Komunikacja | 11.98 | 11.98 |
| 2. | Łazienka | 9.81 | 13.78 |
| 3. | Pokój | 12.26 | 16.94 |
| 4. | Sypialnia | 10.97 | 14.85 |
| 5. | Garderoba | 2.84 | 4.72 |
| 6. | Garderoba | 2.07 | 3.92 |
| 7. | Sypialnia | 13.55 | 18.26 |
| 8. | Pokój | 15.29 | 20.89 |
| Suma | 78.77 | 105.34 |

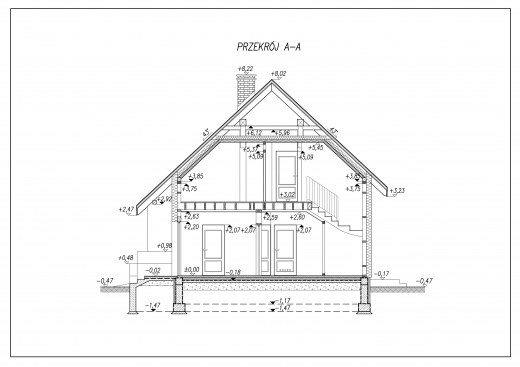

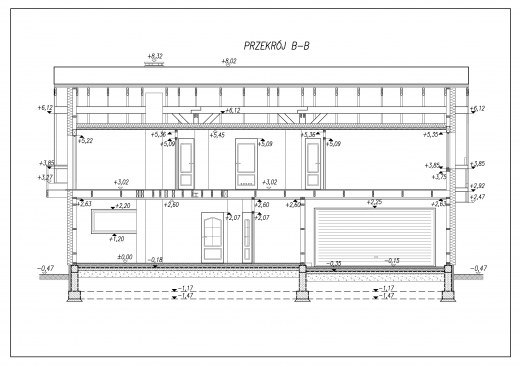

Przekrój

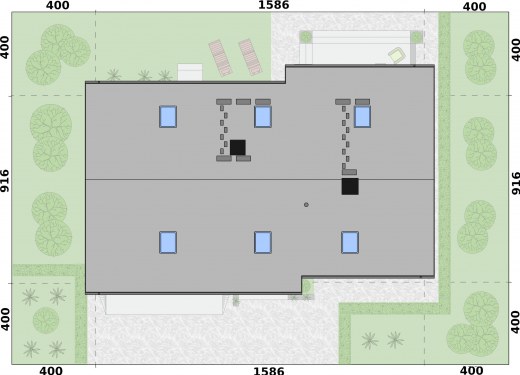

Plan sytuacyjny
Dane techniczne
| Powierzchnia użytkowa + garaż + kotłownia | 138.70 m² 37.79 m² 11.22 m² |
| Powierzchnia zabudowy | 151.82 m² |
| Powierzchnia kondygnacji netto | 214.28 m² |
| Powierzchnia całkowita | 296.25 m² |
| Kubatura | 879.54 m³ |
| Kąt nachylenia dachu | 43° |
| Wymiary budynku długość x szerokość | 9.16 x 15.86 m |
| Wysokość budynku | 8.49 m |
| Min. wymiary działki długość x szerokość | 17.16 x 23.86 m |
| Autorzy | Krzysztof Biodrowicz |
| Energia Pierwotna (EP kWh/(m2∙rok)) | 57.04 |
| Sposób ogrzewania | grzejniki |
| Źródła ciepła | Kocioł gazowy kondensacyjny dwufunkcyjny |
| Wentylacja | grawitacyjna |
| Czas realizacji | Dostępny od ręki |
| Dach | dwuspadowy |
| Kondygnacja | z poddaszem |
| Czy posiada wersję lustrzaną | Tak |
| Ilość pokoi | 6 |
| Ilość pomieszczeń | 15 |
| Kształt dachu | dwuspadowy |
| Liczba garderób | 1 |
| Liczba łazienek i WC | 2 |
| Liczba pokoi parter | 2 |
| Liczba pokoi poddasze | 4 |
| Liczba pokoi razem | 6 |
| Odległość granicy działki od frontu budynku | 4 |
| Odległość granicy działki od tyłu budynku | 4 |
| Odległość granicy działki z lewej strony budynku | 3 |
| Odległość granicy działki z prawej strony budynku | 4 |
| Pow. tarasów/werandy/wiaty/schodów zew. | 33.76 m² |
| Powierzchnia dachu | 238 |
| Powierzchnia garażu | 37.79 |
| Technologia główna | lekki szkielet drewniany |
| Wysokość okapu | 3.8 |
| Wysokość parteru | 2.6 |
| Wysokość poddasza | 2.43 |
| Wysokość ścianki kolankowej | 0.98 |
| Zabudowa | wolnostojący |
| Zakres zmian | Nieograniczony, zgoda na zmiany in blanco. Projektant adaptujący modyfikuje projekt |
| Projekt z garażem | Tak |
| Ilość stanowisk w garażu | 2 |
| Projekt z podwójnym garażem | Tak |
| Ilość stanowisk w garażu | 2 |
| Projekt z kotłownią | Tak |
Opis i technologia projektu
LAMIA 3 - dom mieszkalny wolnostojący z poddaszem użytkowym i garażem dwustanowiskowym w technologii lekkiego szkieletu drewnianego.
Zobacz warstwy w standardzie PRO-ARTE dla szkieletu drewnianego - przekrój szkielet
Zobacz wersję murowaną LAMIA 3
Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.
Wysokość ściany kolankowej 0.98m
Technologia szkieletowa:
- fundament tradycyjny 50x30 cm
- ściany zewnętrzne nośne: słupki 6,13x15 i 7,5x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3, a wewnątrz płytą gipsowo-włóknową 1,25cm, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.
- ściany wewnętrzne nośne: słupki 6,3x15 rozstawione max. co 40cm obite zewnątrz i wewnątrz płytą gipsowo-włóknową 1,25cm, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.
- ściany wewnętrzne działowe: słupki 6,3x9 rozstawione max. co 40cm obite zewnątrz i wewnątrz płytą gipsowo-włóknową 1,25cm, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 9cm.
- ocieplenie styropianem 14cm.
- ściany zewnętrzne nośne: słupki 6,13x15 i 7,5x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3, a wewnątrz płytą gipsowo-włóknową 1,25cm, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.
- ściany wewnętrzne nośne: słupki 6,3x15 rozstawione max. co 40cm obite zewnątrz i wewnątrz płytą gipsowo-włóknową 1,25cm, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.
- ściany wewnętrzne działowe: słupki 6,3x9 rozstawione max. co 40cm obite zewnątrz i wewnątrz płytą gipsowo-włóknową 1,25cm, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 9cm.
- ocieplenie styropianem 14cm.
- konstrukcja więźby dachowej drewniana
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w kotłowniW projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.
Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie
Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).
Film
Zestawienia materiałów
| Technologia drewniana szkieletowa | |
| Stal | 2818.848 kg |
| Drewno | 36.981 m³ |
| Dach | 238 m² |
Kosztorys orientacyjny brutto
| Stan zerowy | 90987 zł |
| Stan surowy | 200172 zł |
| Roboty wykończeniowe wewnętrzne | 126813 zł |
| Roboty wykończeniowe zewnętrzne | 52886 zł |
| Instalacje i przyłącza | 97811 zł |
| Suma | 568670 zł |
