HALIFAX to dom jednorodzinny z poddaszem użytkowym, dający funkcjonalne połączenie klasycznego piękna z przejrzystą nowoczesnością. Kamień elewacyjny pięknie współgra drewnianymi elementami...

Czytaj więcej

Powierzchnia użytkowa188.83 m²
+ Garaż33.2 m²
+ Kotłownia7.35 m²
+ Pom. gospodarcze5.22 m²
+ Pom. gospodarcze2.31 m²
Min. wymiary działki (długość x szerokość)19.35 x 24.00 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa
+ Garaż
+ Kotłownia
+ Pom. gospodarcze
+ Pom. gospodarcze
188.83 m²
33.2 m²
7.35 m²
5.22 m²
2.31 m²
Powierzchnia zabudowy156.41 m²
Powierzchnia kondygnacji netto299.87 m²
Powierzchnia całkowita320.28 m²
Kubatura1029.00 m³
Kąt nachylenia dachu43°
Wymiary budynku
długość x szerokość
16.00 x 11.35 m
Wysokość budynku8.90 m
Min. wymiary działki
długość x szerokość
19.35 x 24.00 m
Ilość pokoi5
Dachdwuspadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń19
Pow. tarasów/werandy/wiaty/schodów zew.54.18 m²
Projekt z garażemTak
Ilość stanowisk w garażu2
Projekt z podwójnym garażemTak
Ilość stanowisk w garażu2
Projekt z kotłowniąTak
Projekt z wejściem od południaTak

Opis i technologia projektu

HALIFAX to dom jednorodzinny z poddaszem użytkowym, dający funkcjonalne połączenie klasycznego piękna z przejrzystą nowoczesnością. Kamień elewacyjny pięknie współgra drewnianymi elementami stolarki, a duża powierzchnia zadowoli najbardziej wymagających. Kamienne detale elewacji płynnie łączą parter z podddaszem użytkowym. Wnętrze HALIFAXU robi znakomite wrażenie! Przestronny pokój zajmujący większą część parteru pełni funkcję jadalni i salonu, a pozostałe pomieszczenia sąsiadujące z nim to półotwarta kuchnia, toaleta oraz pojemny garaż z kotłownią. Na poddaszu natomiast umieszczone zostały trzy przytulne sypialnie i atrakcyjna łazienka. Dopełnieniem całości jest znajdujący się nad garażem niemal 50m2 pokój. Możesz nadać mu dowolne przeznaczenie od rekreacyjnego po sypialne.


Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.
Technologia tradycyjna :
- powierzchnia zabudowy - 156,41m2
- powierzchnia schodów zew., tarasu nie wchodząca do pow. zabudowy -54,18m2
- powierzchnia użytkowa
  parteru  -74,9m2
  poddasza  -73,38m2
  część gospodarcza - 12,57m2
  garaż - 33,20m2
  strych - 38,36m2
 - powierzchnia całkowita  - 320,28m2
- kubatura  - 1029,00m3
- ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian
- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy "POROTHERM" o gr. 23 cm
- konstrukcja więźby dachowej drewniana w układzie krokwiowo-płatwiowym
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: wiszący jednofunkcyjny kocioł z zamkniętą komorą spalania zlokalizowany w kotłowni

Rzuty i przekroje

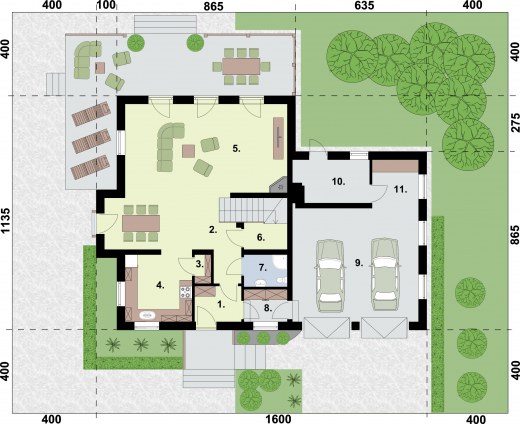

Rzut parteru

Rzut parteru

NrNazwaPow. użytkowa[m²]Pow. netto[m²]
1.Wiatrołap3.83.8
7.Łazienka3.173.17
8.Pom. gospodarcze2.652.65
2.Komunikacja22.6822.68
3.Spiżarnia1.051.05
4.Kuchnia10.3510.35
5.Salon33.3933.39
6.Pom. gospodarcze2.312.31
Suma79.479.4
9.Garaż33.233.2
10.Kotłownia7.357.35
11.Pom. gospodarcze5.225.22
Suma45.7745.77
Zamów szczegółowe rysunki

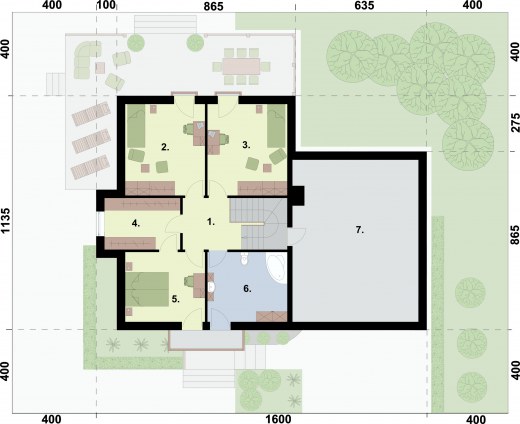

Rzut poddasza

Rzut poddasza

NrNazwaPow. użytkowa[m²]Pow. netto[m²]
4.Garderoba7.339.16
5.Sypialnia10.5513.06
2.Pokój13.8417.11
3.Pokój13.8417.11
1.Komunikacja9.1912.66
6.Łazienka11.0613.06
Suma65.8182.16
7.Strych38.3647.89
Suma38.3647.89
Zamów szczegółowe rysunki

Film

Zestawienia materiałów

Technologia murowana tradycyjna
Stal3747.08 kg
Drewno15.449 m³
Pow. ścian nośnych zew.210 m²
Pow. ścian nośnych wew.71 m²
Pow. ścian działowych wew.52 m²
Dach268 m²

Kosztorys orientacyjny brutto

Stan zerowy84596 zł
Stan surowy186111 zł
Roboty wykończeniowe wewnętrzne117905 zł
Roboty wykończeniowe zewnętrzne49171 zł
Instalacje i przyłącza90941 zł
Suma528724 zł
