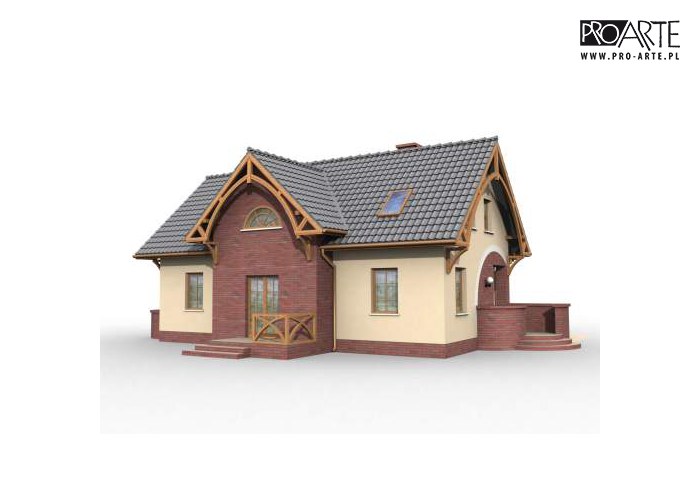

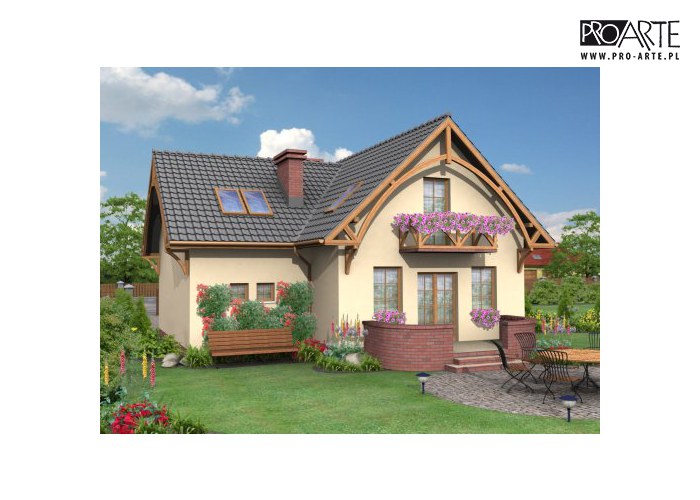

SANTIAGO - estetyczny wygląd i przytulne wnętrze to jedne z wielu atutów uroczego domku, którym jest Santiago. Dom posiada trzy wejścia, każde z osobna ma własny taras różnych rozmiarów i...
| Powierzchnia użytkowa | 145.07 m² |
| + garaż | 19.35 m² |
| Min. wymiary działki długość x szerokość | 23.47 x 19.60 m |
| Dostępne technologie |  murowana,  szkieletowa |

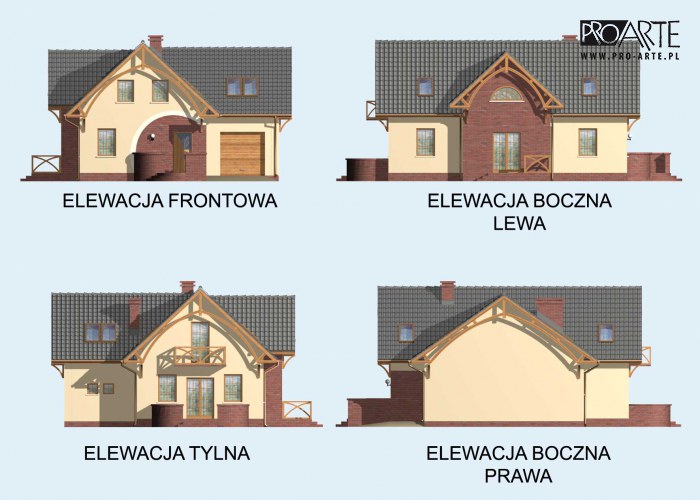

Rzuty i przekroje
Parter
| Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
|---|---|---|---|
| Kuchnia | 11.25 | 0 | |
| Jadalnia | 10.55 | 0 | |
| Komunikacja | 14.64 | 0 | |
| Łazienka | 3.4 | 0 | |
| Pokój dzienny | 21.96 | 0 | |
| Kotłownia | 8.06 | 0 | |
| Wiatrołap | 5.04 | 0 | |
| Suma | 74.9 | 0 | |
| Garaż | 19.35 | 0 | |
| Suma | 19.35 | 0 |
Poddasze
| Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
|---|---|---|---|
| Pokój | 10.48 | 0 | |
| Łazienka | 8.26 | 0 | |
| Pokój | 16.71 | 0 | |
| Komunikacja | 11.2 | 0 | |
| Sypialnia | 12.02 | 0 | |
| Garderoba | 3.82 | 0 | |
| Pokój | 7.68 | 0 | |
| Suma | 70.17 | 0 |
Dane techniczne
| Powierzchnia użytkowa + garaż | 145.07 m² 19.35 m² |
| Powierzchnia zabudowy | 121.58 m² |
| Powierzchnia kondygnacji netto | 0.00 m² |
| Powierzchnia całkowita | 121.58 m² |
| Kubatura | 725.20 m³ |
| Kąt nachylenia dachu | 43° |
| Wymiary budynku długość x szerokość | 11.70 x 12.80 m |
| Wysokość budynku | 7.62 m |
| Min. wymiary działki długość x szerokość | 23.47 x 19.60 m |
| Dach | dwuspadowy |
| Kondygnacja | z poddaszem |
| Ilość pomieszczeń | 12 |
| Pow. tarasów/werandy/wiaty/schodów zew. | 45.9 m² |
| Projekt z garażem | Tak |
| Ilość stanowisk w garażu | 1 |
| Projekt z kotłownią | Tak |
Opis i technologia projektu
Technologia tradycyjna, ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian, ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm. Wszystkie ściany wykonane z pustaków ceramicznych „POROTHERM”. Strop gęstożebrowy „POROTHERM”o gr. 23 cm.. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna.
ZESTAWIENIE MATERIAŁÓW NA POKRYCIE DACHU BLACHODACHÓWKĄ „FLORA” WYKONANE PRZEZ FIRMĘ DACHLAND.COM.PL
Rodzaj materiału | Ilość |
BLACHODACHÓWKA "FLORA" | 238,1 m2 |
GĄSIOR DACHOWY | 28 mb |
| USZCZELKA | 126 sztuk |
| WKRĘT | 1750 sztuk |
| FOLIA | 260 m2 |
BLACHA PŁASKA | 2 arkusze |
| OBRÓBKI BLACHARSKIE | 38,8 m2 |
LAKIER ZAPRAWKOWY | 1 sztuka |
| RYNNA O 125 | 23 mb |
ZŁĄCZKA RYNNY | 1 sztuka |
UCHWYT RYNNY | 48 sztuk |
| DENKA | 8 sztuk |
| LEJ SPUSTOWY | 4 sztuki |
| RURA GAMTARAT O 110 | 16 mb |
| KOLANO | 8 sztuk |
OBEJMA RURY | 8 sztuk |
ALTERNATYWNE ZESTAWIENIE MATERIAŁÓW NA POKRYCIE DACHU GONTEM BITUMICZNYM IKO
Rodzaj materiału | Ilość |
GONT BITUMICZNY IKO | 230 m2 |
| MEMBRANA | 230 m2 |
BLACHA PŁASKA | 2 arkusze |
| OBRÓBKI BLACHARSKIE | 38,8 m2 |
| RYNNA O 125 | 23 mb |
ZŁĄCZKA RYNNY | 1 sztuka |
UCHWYT RYNNY | 48 sztuk |
| DENKO | 8 sztuk |
LEJ SPUSTOWY | 4 sztuki |
| RURA GAMTARAT O 110 | 16 mb |
| KOLANO | 8 sztuk |
| OBEJMA RURY | 8 sztuk |
W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.
Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie
Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).
Zestawienia materiałów
| Technologia murowana tradycyjna | |
| Stal | 1719.53 kg |
| Drewno | 8.687 m³ |
| Pow. ścian | 3104 m² |
| Dach | 215 m² |
Kosztorys orientacyjny brutto
| Stan zerowy | 139267 zł |
| Stan surowy | 306388 zł |
| Roboty wykończeniowe wewnętrzne | 194104 zł |
| Roboty wykończeniowe zewnętrzne | 80949 zł |
| Instalacje i przyłącza | 149712 zł |
| Suma | 870420 zł |
