2600 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu
Powierzchnia użytkowa109.95 m²
+ garaż19.95 m²
Min. wymiary działki (długość x szerokość)20.55 x 18.90 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa
+ garaż
109.95 m²
19.95 m²
Powierzchnia zabudowy104.94 m²
Powierzchnia kondgnacji netto0.00 m²
Powierzchnia całkowita229.83 m²
Kubatura626.00 m³
Kąt nachylenia dachu43°
Wymiary budynku
długość x szerokość
11.90 x 10.00 m
Wysokość budynku8.35 m
Min. wymiary działki
długość x szerokość
20.55 x 18.90 m
Dachdwuspadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń10
Pow. tarasów/werandy/wiaty/schodów zew.23 m²
Projekt z garażemTak
Ilość stanowisk w garażu1
Projekt z kotłowniąTak

Opis i technologia projektu

BELLUNO - już na pierwszy rzut oka, domek Belluno zaprasza, by w nim zamieszkać. Z zewnątrz prezentuje się bardzo zgrabnie.

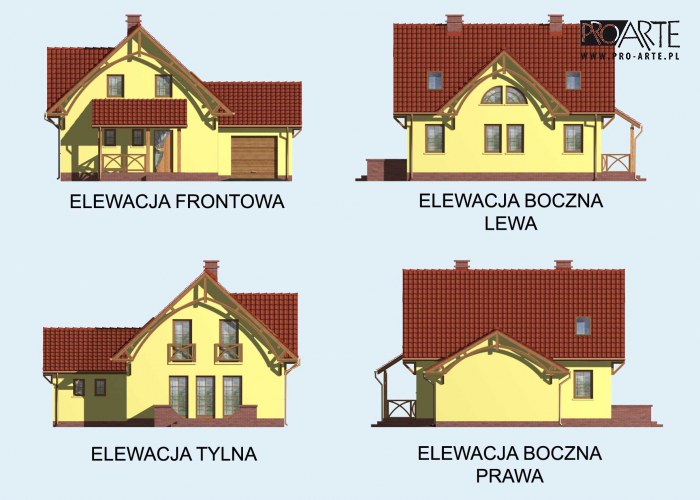

W projekcie przewidziano możliwość adaptacji kotłowni na węgiel. Elewacja frontowa przyciąga wzrok niezwykle czarującym, zadaszonym ganeczkiem. Tuż za nim znajduje się wjazd do jednostanowiskowego garażu. Dom został podzielony na strefę dzienną (parter) i nocną (poddasze). W projekcie Belluno wchodzimy przez wiatrołap, z którego możemy bezpośrednio udać się do garderoby (na prawo) albo do kotłowni (na lewo). Następnie mamy hall, prowadzący nas do pozostałych pomieszczeń parteru. Tutaj przewidziano miejsce na dwa przestrzenne pomieszczenia: kuchnię, w której możemy wydzielić część jadalną oraz pokój dzienny. Z obu tych pomieszczeń, możemy przejść na taras, który został usytuowany z tyłu domu, więc stanowi spokojną przystań po ciężkim dniu pracy. Ponadto na parterze mamy także miejsce na urządzenie niewielkiej toalety. Na poddaszu natomiast rozmieszczono pomieszczenia w bardzo funkcjonalny sposób. Każdy, z trzech pokoi, posiada bowiem własne wejście z komunikacji. W zależności od prowadzonego przez nas stylu życia, możemy urządzić tu sypialnię dla gospodarzy oraz dwa pokoje dziecinne. Dla osób nie posiadających dzieci, obok sypialni, można urządzić gabinety, pokoje gościnne, miejsce do ćwiczeń fizycznych, czy pokój muzyczny. Pokoje umieszczone w projekcie przy zachodniej ścianie budynku, zostały wyposażone w niezwykle rzadkie, półokrągłe okna. Ponadto na poddaszu przewidziano także miejsce na urządzenie niezwykle obszernej łazienki. Ten niepodpiwniczony domek, zaspokoi z pewnością całkowicie potrzeby czteroosobowej rodziny lub osób potrzebujących wielu pomieszczeń użytkowych. Nie możemy zapominać, że doskonałym wykończeniem, współgrającym z całością projektu, powinien być ogród, którego piękno podziwiać będziemy mogli podziwiać odpoczywając spokojnie na tarasie. Projekt Belluno stanowi zatem niezwykle interesującą propozycję, dla osób potrzebujących przytulnego domku jednorodzinnego.



Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia tradycyjna, ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian, ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm. Wszystkie ściany wykonane z pustaków ceramicznych „POROTHERM”. Strop gęstożebrowy „POROTHERM”o gr. 23 cm.. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna.


Rzuty i przekroje

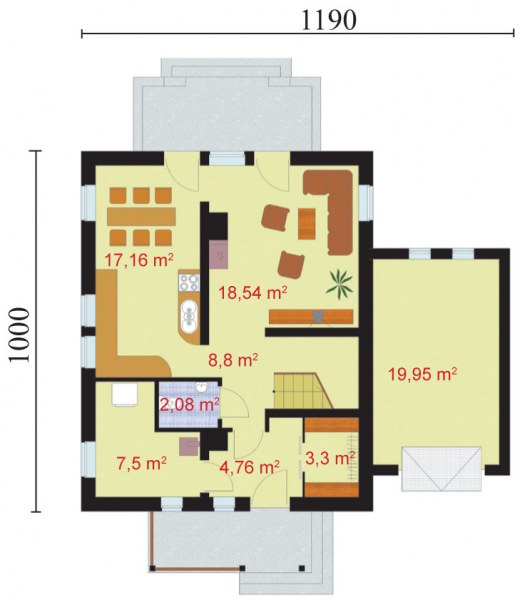

Parter

Parter

NrNazwaPow. użytkowa[m²]Pow. netto[m²]
Garderoba3.30
Wiatrołap4.760
Kuchnia z aneksem jadalnym17.160
Kotłownia7.50
Wc2.080
Hall8.80
Pokój dzienny18.540
Suma62.140
Garaż19.950
Suma19.950
Zamów szczegółowe rysunki
Poddasze

Poddasze

NrNazwaPow. użytkowa[m²]Pow. netto[m²]
Komunikacja5.40
Łazienka7.780
Sypialnia11.750
Pokój12.360
Pokój10.520
Suma47.810
Zamów szczegółowe rysunki

Zestawienia materiałów

Technologia murowana tradycyjna
Stal1473.08 kg
Drewno8.312 m³
Pow. ścian nośnych zew.161 m²
Pow. ścian nośnych wew.57 m²
Pow. ścian działowych wew.84 m²
Dach193 m²

Kosztorys orientacyjny brutto

Stan zerowy49258 zł
Stan surowy108367 zł
Roboty wykończeniowe wewnętrzne68653 zł
Roboty wykończeniowe zewnętrzne28631 zł
Instalacje i przyłącza52952 zł
Suma307860 zł
