PALERMO
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki w cenie projektu
GRATIS
Bezterminowa wymiana*. Zwroty do 14 dni
PALERMO - dom jednorodzinny z poddaszem użytkowym i garażem, podpiwniczony. To dom okazały, elegancki wyróżniający się doskonałymi proporcjami i ładną bryłą, której uroku dodaje wysoki, spadzisty...
| Powierzchnia użytkowa | 126.80 m² |
| + piwnica | 31.3 m² |
| Min. wymiary działki długość x szerokość | 17.40 x 17.70 m |
| Dostępne technologie |  murowana,  szkieletowa |
Rzuty i przekroje
Parter
| Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
|---|---|---|---|
| Wiatrołap | 6.45 | 0 | |
| Komunikacja | 10.9 | 0 | |
| Spiżarnia | 1.8 | 0 | |
| Garderoba | 3.3 | 0 | |
| Pokój dzienny | 27.3 | 0 | |
| Kuchnia z aneksem jadalnym | 14.2 | 0 | |
| Łazienka | 5.25 | 0 | |
| Suma | 69.2 | 0 |
Poddasze
| Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
|---|---|---|---|
| Pokój | 8.7 | 0 | |
| Sypialnia | 14.3 | 0 | |
| Komunikacja | 10.2 | 0 | |
| Pokój | 7.2 | 0 | |
| Pokój | 10.6 | 0 | |
| Łazienka | 6.6 | 0 | |
| Suma | 57.6 | 0 |
Piwnica
| Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
|---|---|---|---|
| Kotłownia | 8.7 | 0 | |
| Komunikacja | 6.15 | 0 | |
| Garaż | 16.45 | 0 | |
| Suma | 31.3 | 0 |
Dane techniczne
| Powierzchnia użytkowa + piwnica | 126.80 m² 31.3 m² |
| Powierzchnia zabudowy | 129.00 m² |
| Powierzchnia kondygnacji netto | 0.00 m² |
| Powierzchnia całkowita | 257.72 m² |
| Kubatura | 678.20 m³ |
| Kąt nachylenia dachu | 0° |
| Wymiary budynku długość x szerokość | 10.70 x 9.40 m |
| Wysokość budynku | 8.54 m |
| Min. wymiary działki długość x szerokość | 17.40 x 17.70 m |
| Dach | dwuspadowy |
| Kondygnacja | z poddaszem, z piwnicą |
| Ilość pomieszczeń | 15 |
| Pow. tarasów/werandy/wiaty/schodów zew. | 23 m² |
| Projekt z garażem | Tak |
| Ilość stanowisk w garażu | 1 |
| Projekt z kotłownią | Tak |
Opis i technologia projektu
PALERMO - dom jednorodzinny z poddaszem użytkowym i garażem, podpiwniczony.

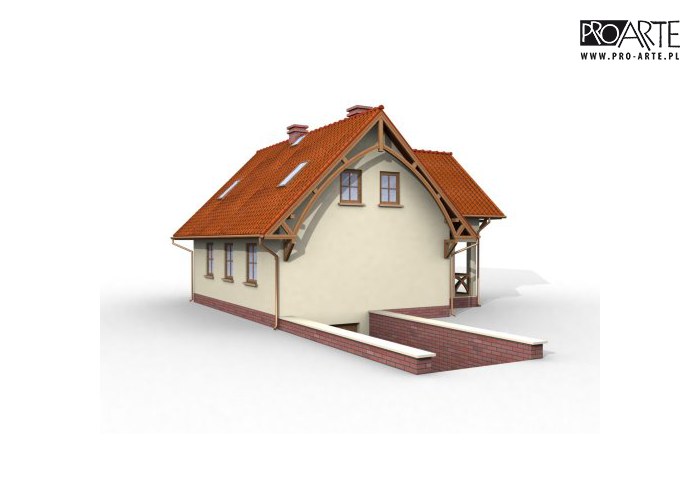

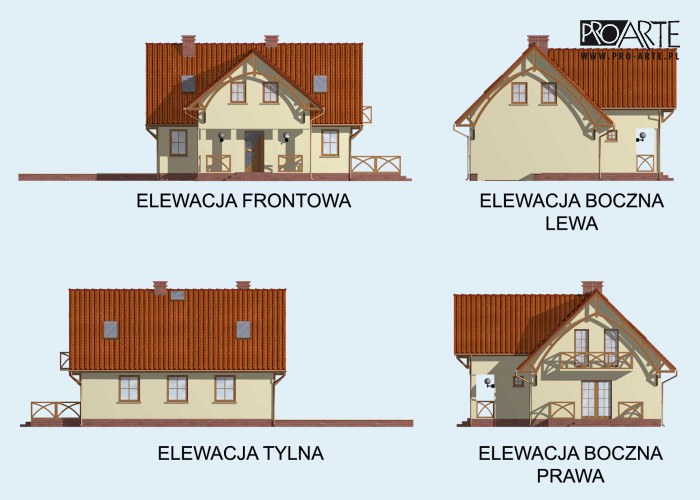

To dom okazały, elegancki wyróżniający się doskonałymi proporcjami i ładną bryłą, której uroku dodaje wysoki, spadzisty dach. Efektowny front budynku to zasługa nadwieszonej części poddasza, wspartej na czterech prostych filarach dzięki temu powstała zgrabna, ozdobiona drewnianymi balustradami werandka. Boczną elewację ogrodową uatrakcyjnia spory taras i niewielki balkon. Dom jest podpiwniczony (w podziemiu mieści się garaż i kotłownia). Największym pomieszczeniem na parterze jest pokój dzienny, z którego wychodzi się na taras, który od wiosny do jesieni może być traktowany jak przedłużenie salonu idealne miejsce na popołudniowe party . Funkcjonalnie zaprojektowana kuchnia ma jasny aneksem jadalny, a także co istotne niewielką spiżarnię. Poza łazienką na parterze jest jeszcze garderoba. Obszerne poddasze zapewni odrobinę prywatności każdemu domowników: są tu trzy pokoje, sypialnia oraz łazienka. Wystarczy rzucić okiem na plan, by stwierdzić, że Palermo to dom nie tylko efektowny i wygodny, ale i przytulny.
Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.
Wysokość ściany kolankowej 1m
Technologia tradycyjna :
- powierzchnia zabudowy budynku - 129m2
- powierzchnia zabudowy budynku - 129m2
- powierzchnia schodów zew. -23,00m2
- powierzchnia użytkowa -158,10m2
- powierzchnia całkowita - 257,72m2
- kubatura - 678,20m3
- ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian
- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy "POROTHERM" o gr. 23 cm
- konstrukcja więźby dachowej drewniana w układzie płatwiowo-kleszczowym
- pokrycie dachówka ceramiczna
- instalacja grzewcza: kocioł gazowy w kotłowni
- kubatura - 678,20m3
- ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian
- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy "POROTHERM" o gr. 23 cm
- konstrukcja więźby dachowej drewniana w układzie płatwiowo-kleszczowym
- pokrycie dachówka ceramiczna
- instalacja grzewcza: kocioł gazowy w kotłowni
W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.
Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie
Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).
Zestawienia materiałów
| Technologia murowana tradycyjna | |
| Stal | 3839.23 kg |
| Drewno | 9.417 m³ |
| Pow. ścian nośnych zew. | 154 m² |
| Pow. ścian nośnych wew. | 67 m² |
| Pow. ścian działowych wew. | 53 m² |
| Dach | 200 m² |
Kosztorys orientacyjny brutto
| Stan zerowy | 121728 zł |
| Stan surowy | 267802 zł |
| Roboty wykończeniowe wewnętrzne | 169658 zł |
| Roboty wykończeniowe zewnętrzne | 70754 zł |
| Instalacje i przyłącza | 130858 zł |
| Suma | 760800 zł |
