LAS VEGAS

projekt domu
projekt domu
projekt domu
  • projekt domu
  • projekt domu
  • projekt domu
  • projekt domu


Dane techniczne

Powierzchnia użytkowa 136.11 m²
+ garaż 20.59 m²
Powierzchnia kondygnacji netto 0 m²
Powierzchnia zabudowy 121.83 m²
Pow. tarasów/werandy/wiaty/schodów zew. 21.58 m²
Powierzchnia całkowita 219.87 m²
Kubatura 740.72 m³
Wysokość budynku 8.5 m
Kąt nachylenia dachu 43° , 30°
Min. wymiary działki (szerokość x długość) 20.8 x 19.35 m
Czy posiada poddasze TAK
Ilość pomieszczeń 12
Ilość stanowisk garażowych 1

Cena projektu:

2800

Dostępne technologie

MUROWANA
SZKIELETOWA


pokoloruj projekt
zapytaj o rysunki szczegółowe


drukuj DRUKUJ

Wysyłka

wysyłka gratis

Rzuty i przekroje

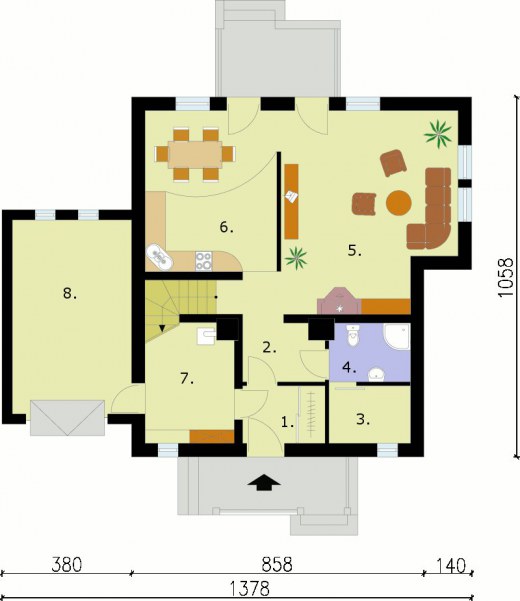

Parter
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
1. Wiatrołap 4.08 0
2. Komunikacja 8.56 0
3. Pralnia 4.02 0
4. Łazienka 4.05 0
5. Pokój dzienny 28.73 0
6. Kuchnia z aneksem jadalnym 18.28 0
7. Kotłownia 9 0
suma: 76.72 0
8. Garaż 20.59 0
suma: 97.31 0

Poddasze
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
1. Komunikacja 11.77 0
2. Łazienka 2.4 0
3. Sypialnia 9.54 0
4. Pokój 16.05 0
5. Łazienka 6.21 0
6. Pokój 9.08 0
7. Garderoba 4.34 0
suma: 59.39 0

Przekrój A-A

Przekrój B-B


Opis projektu

LAS VEGAS - ten niewielki, sympatyczny dom wyróżnia się bardzo zgrabną, harmonijną sylwetką.

Przyjazne wrażenie wywołuje wejście, mieszczące się pod wspartym na drewnianych filarach daszkiem. Warto zwrócić uwagę na ciekawa elewację ogrodową, w której dominującym elementem są duże, symetrycznie rozmieszczone okna i przeszklone drzwi wiodące na taras. Lekkie drewniane balustrady, łagodne łuki w szczycie dachu i zgrabny murek z klinkierowanej cegły dodają budynkowi uroku i lekkości. Głównym pomieszczeniem na parterze jest obszerny pokój dzienny, połączony z usytuowaną w jasnym kąciku jadalnią (ta z kolei tworzy całość z funkcjonalna kuchnią). Na tym samym poziomie znajduje się także łazienka, pralnia i kotłownia, z której można wejść do garażu, a także wiatrołap z praktyczną garderobą. Na poddaszu mieści się sypialnia z własną łazienką (jest także druga, większa, do wspólnego użytku domowników), dwa pokoje, poza tym znalazło się tu miejsce na sporą garderobę. Wszystkie pomieszczenia tworzą komfortową i funkcjonalną całość.


Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.




Konfigurator produktów techniki grzewczej

Łatwe w obsłudze narzędzie, za pomocą którego można samodzielnie dobrać urządzenia firmy Viessmann, dla nowych budynków z oferty PRO ARTE. Wynik doboru, to propozycje konkretnych rozwiązań, z ich cenami i podstawowymi danymi technicznymi. Za pomocą konfiguratora można również negocjować cenę zakupu wybranego urządzenia, przez wysłanie zapytania ofertowego

Konfigurator Viessmann

Opis technologii

Technologia tradycyjna, ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian, ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm. Wszystkie ściany wykonane z pustaków ceramicznych „POROTHERM”. Strop gęstożebrowy „POROTHERM”o gr. 23 cm.. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna.

Zestawienia materiałów

Technologia murowana tradycyjna

Stal 1356.53 kg
Drewno 8.56 m³
Pow. ścian nośnych zewn. 207 m²
Pow. ścian nośnych wewn. 32 m²
Pow. ścian działowych wewn. 97 m²
Dach 211 m²





*Zakupu materiału należy dokonać po konsultacji z adaptującym. Zestawienia są informacyjne.

Kosztorys

I Stan zerowy Koszt
Na ten etap mogą składać się:
- Roboty ziemne
- Fundamenty i ściany fundamentowe
- Ściany piwnic (o ile są w projekcie)
- Strop nad piwnicą i schody (o ile są w projekcie)
- Izolacje przeciwwilgociowe
60980 zł
II Stan surowy Koszt
Na ten etap mogą składać się:
- Ściany zewnętrzne i wewnetrzne nośne
- Stropy, schody, podesty
- Ścianki działowe
- Dach (więźba + pokrycie)
- Izolacje przeciwwilgociowe i cieplne
- Stolarka zewnętrzna
- Drzwi wewnętrzne
134154 zł
III Roboty wykończeniowe wewnętrzne Koszt
Na ten etap mogą składać się:
- Tynki i oblicowania
- Roboty malarskie
- Podłoża
- Podłogi i posadzki
- Elementy śluarsko-kowalskie
84990 zł
IV Roboty wykończeniowe zewnętrzne Koszt
Na ten etap mogą składać się:
- Elewacje
- Roboty różne
35445 zł
V instalacje i przyłącza Koszt
Na ten etap mogą składać się:
- Przyłącze elektryczne
- Instalacja elektryczna
- Przyłącze wody
- Instalacja wod.-kan.
- Instalacja C.O.
65553 zł
Suma 381122 zł
* Powyższy kosztorys ma charakter orientacyjny. Podane kwoty są cenami brutto.
