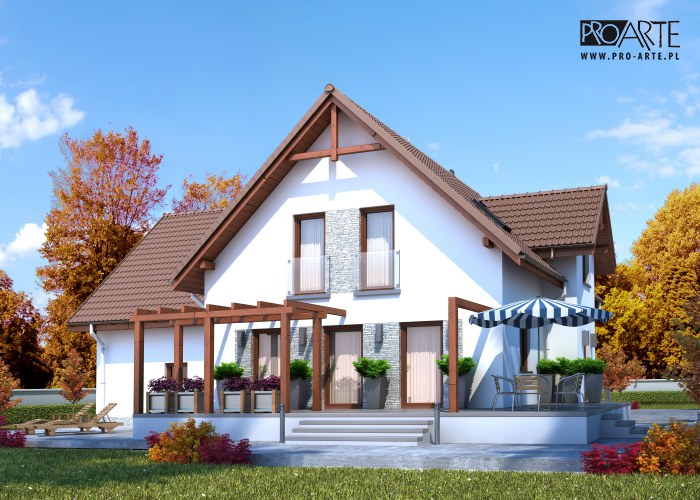

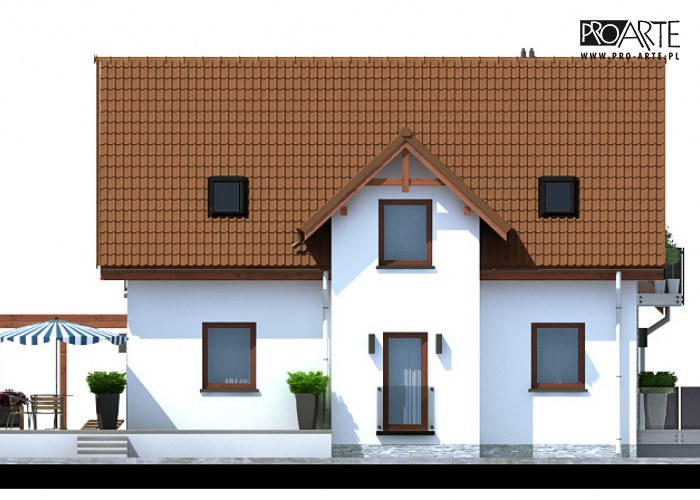

HALIFAX szkielet drewniany

projekt domu
projekt domu
projekt domu
  • projekt domu
  • projekt domu
  • projekt domu
  • projekt domu


Dane techniczne

Powierzchnia użytkowa 189 m²
+ Garaż dwustanowiskowy 33.81 m²
+ Pomieszczenie gospodarcze 3.07 m²
+ Kotłownia 8.05 m²
+ Pomieszczenie gospodarcze 5.96 m²
Powierzchnia kondygnacji netto 264.53 m²
Powierzchnia zabudowy 156.41 m²
+ Taras 44.65 m²
Pow. tarasów/werandy/wiaty/schodów zew. 54.18 m²
Powierzchnia całkowita 373.47 m²
Kubatura 1036 m³
Wysokość budynku 8.9 m
Kąt nachylenia dachu 43°
Min. wymiary działki (szerokość x długość) 24 x 19.35 m
Czy posiada poddasze TAK
Ilość pomieszczeń 18
Ilość pokoi 4
Ilość stanowisk garażowych 2

Cena projektu:

3000

Dostępne technologie

MUROWANA
SZKIELETOWA

zapytaj o rysunki szczegółowe


drukuj DRUKUJ

Wysyłka

wysyłka gratis
Zamów w ciągu następnych:
a otrzymasz przesyłkę

Rzuty i przekroje

Rzut przyziemia
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
1 Wiatrołap 3.89 3.89
2 Komunikacja 20.89 20.89
3 Spiżarnia 1.08 1.08
4 Kuchnia 11.04 11.04
5 Pokój dzienny 35.91 35.91
7 Łazienka 3.66 3.66
8 Garderoba 3.89 3.89
suma: 80.36 80.36
10 Kotłownia 8.05 8.05
11 Pomieszczenie gospodarcze 5.96 5.96
12 Taras 44.65 44.65
6 Pomieszczenie gospodarcze 3.07 3.07
9 Garaż 33.81 33.81
suma: 175.9 175.9

Rzut poddasza
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
1 Komunikacja 10.18 10.18
2 Pokój 14.19 17.82
3 Pokój 14.19 17.8
4 Garderoba 8.97 10.3
5 Łazienka 11.88 13.55
6 Sypialnia 10.63 13.6
suma: 70.04 83.25
7 Pomieszczenie do adaptacji 38.6 50.03
suma: 108.64 133.28


Opis projektu

HALIFAX dom mieszkalny z podwójnym garażem i poddaszem użytkowym  w technologii lekkiego szkieletu drewnianego.



Konfigurator produktów techniki grzewczej

Łatwe w obsłudze narzędzie, za pomocą którego można samodzielnie dobrać urządzenia firmy Viessmann, dla nowych budynków z oferty PRO ARTE. Wynik doboru, to propozycje konkretnych rozwiązań, z ich cenami i podstawowymi danymi technicznymi. Za pomocą konfiguratora można również negocjować cenę zakupu wybranego urządzenia, przez wysłanie zapytania ofertowego


Konfigurator Viessmann

Opis technologii

Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego.Główną konstrukcję nośną stanowić będą: ławy oraz słupy i wieńce zazbrojone konstrukcyjnie, podciągi i słupy, ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, strop drewniany, dach wielospadowy oparty na więźbie o konstrukcji drewnianej w układzie płatwiowo-kleszczowym i jętkowym. Drewno użyte do wykonania elementów konstrukcyjnych budynku powinno być klasy co najmniej C-24 i wilgotności nie większej niż 18%. Elementy stalowe wykonać ze stali 18G2.







szczegóły przekrój fundamentu w technologii lekkiego szkieletu drewnianego

Zestawienia materiałów

Technologia drewniana szkieletowa

Stal [kg] 2631.749
Drewno [m3] 44.142
Dach [m2] 268





*Zakupu materiału należy dokonać po konsultacji z adaptującym. Zestawienia są informacyjne.

Kosztorys

I Stan zerowy Koszt
Na ten etap mogą składać się:
- Roboty ziemne
- Fundamenty i ściany fundamentowe
- Ściany piwnic (o ile są w projekcie)
- Strop nad piwnicą i schody (o ile są w projekcie)
- Izolacje przeciwwilgociowe
90117 zł
II Stan surowy Koszt
Na ten etap mogą składać się:
- Ściany zewnętrzne i wewnetrzne nośne
- Stropy, schody, podesty
- Ścianki działowe
- Dach (więźba + pokrycie)
- Izolacje przeciwwilgociowe i cieplne
- Stolarka zewnętrzna
- Drzwi wewnętrzne
198256 zł
III Roboty wykończeniowe wewnętrzne Koszt
Na ten etap mogą składać się:
- Tynki i oblicowania
- Roboty malarskie
- Podłoża
- Podłogi i posadzki
- Elementy śluarsko-kowalskie
125601 zł
IV Roboty wykończeniowe zewnętrzne Koszt
Na ten etap mogą składać się:
- Elewacje
- Roboty różne
52381 zł
V instalacje i przyłącza Koszt
Na ten etap mogą składać się:
- Przyłącze elektryczne
- Instalacja elektryczna
- Przyłącze wody
- Instalacja wod.-kan.
- Instalacja C.O.
96877 zł
Suma 563232 zł
* Powyższy kosztorys ma charakter orientacyjny. Podane kwoty są cenami brutto.
