LIZBONA - dom mieszkalny wolnostojący parterowy z poddaszem użytkowym i garażem dwustanowiskowym, częściowo podpiwniczony. Nowa jakość PRO ARTE wyraża się w unikalnym połączeniu tradycji i...

Czytaj więcej

Powierzchnia użytkowa181.57 m²
+ Piwnica56.6 m²
+ Garaż37.13 m²
+ Pom. gospodarcze4.63 m²
+ Taras14.6 m²
Min. wymiary działki (długość x szerokość)22.20 x 22.30 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa
+ Piwnica
+ Garaż
+ Pom. gospodarcze
+ Taras
181.57 m²
56.6 m²
37.13 m²
4.63 m²
14.6 m²
Powierzchnia zabudowy170.60 m²
Powierzchnia kondygnacji netto304.27 m²
Powierzchnia całkowita430.80 m²
Kubatura1359.50 m³
Kąt nachylenia dachu40°
Wymiary budynku
długość x szerokość
14.30 x 14.20 m
Wysokość budynku9.00 m
Min. wymiary działki
długość x szerokość
22.20 x 22.30 m
Ilość pokoi5
Dachwielospadowy
Kondygnacjaz poddaszem, z piwnicą
Ilość pomieszczeń22
Pow. tarasów/werandy/wiaty/schodów zew.32.48 m²
Projekt z garażemTak
Ilość stanowisk w garażu2
Projekt z podwójnym garażemTak
Ilość stanowisk w garażu2

Opis i technologia projektu

LIZBONA - dom mieszkalny wolnostojący parterowy z poddaszem użytkowym i garażem dwustanowiskowym, częściowo podpiwniczony.

Nowa jakość PRO ARTE wyraża się w unikalnym połączeniu tradycji i nowoczeności. Jasny tynk i elementy drewniane, takie jak odeskowania elewacji pomiędzy elementami stolarki drzwiowo-okiennej są rozpoznawalnym znakiem tego stylu.
Całości dopełnia odpowiadająca im kolorystycznie więźba. Ciemna dachówka Koramic oraz drzwi i okna tworzą równie gustowną, konsekwentną kolorystyczną kompozycję.

Wejście do domu usytowane jest tuż obok dwustanowiskowego garażu, wystającego frontowo w stosunku do całej bryły budynku. W wiatrołapie przewidziana jest garderoba oraz drzwi wewnętrzne do garażu. Z garażu natomiast można przejść do piwnicy, w której usytuowana jest kotłownia. Do piwnicy można również wejść z zewnątrz, schody w dół wiodą do kotłowni i dwóch pomieszczeń gospodarczych części podpiwniczonej. Na parterze za wiatrołapem znajduje się 27 m2 pokój dzienny, połączony harmonijnie z aneksem jadalnym oraz kuchnią. Całość stanowi przyjazną, otwartą przestrzeń. Można z niej wyjść na urokliwy i wymarzony do relaksu taras. Na parterze znajduje sie również dodatkowy pokój, który może zostać wykorzystany jako gabinet lub pokój gościnny dla przyjaciół lub rodziny, która odwiedzi Was w waszym nowym domu. Łazienka na tej kondygnacji wyposażona jest w miskę WC i prysznic, co stanowi optymalne rozwiązanie w przypadku większej rodziny, jak i obecności gości w domu. Tuż za nią znajdują się schody prowadzące na poddasze użytkowe.

Szeroka komunikacja umożliwia dotarcie do wszystkich usytuowanych tam pomieszczeń. Pierwsze z nich to garderoba, połączona z sypialnią. Te dwa pokoje stanowią jeden segment, stworzony z myślą o małżeństwie, w sypialni swoje miejsce znajdzie wygodne i obszerne podwójne łoże. Sąsiaduje z nim pokój dziecka/nastolatka. Zaproponowaliśmy w nim aranżację wnętrza dla aktywnych.  Na rzucie dostrzeżemy bieżnię oraz sztangę z ławeczką. Jest to tylko jedna z propozycji do zagospodarowania tego blisko 20 metrowego pokoju. Następny pokój może być przeznaczony dla dzieci lub dziadków, o ile w domu mieszkać mają trzy pokolenia. Podobnie jak sypialnia z podwójnym łóżkiem ten pokój wyposażony jest w przestronną garderobę. Na poddaszu, które ze względu na usytuowanie ma zwykle wyższą temperaturę w wiosnę i lato znajduje się także pralnia, w której można będzie również suszyć pranie. LIZBONA to bardzo funkcjonalny, przestrzenny dom dla rodzin z dwojgiem lub trojgiem dzieci oraz rodzin wielopokoleniowych.



Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.






Konfigurator produktów techniki grzewczej

Łatwe w obsłudze narzędzie, za pomocą którego można samodzielnie dobrać urządzenia firmy Viessmann, dla nowych budynków z oferty PRO ARTE. Wynik doboru, to propozycje konkretnych rozwiązań, z ich cenami i podstawowymi danymi technicznymi. Za pomocą konfiguratora można również negocjować cenę zakupu wybranego urządzenia, przez wysłanie zapytania ofertowego



Konfigurator Viessmann





Technologia tradycyjna

- ściany zewnętrzne murowane grubości 30 cm + 12 cm styropian
- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy "POROTHERM" o gr. 23 cm, nad garażem 27cm
- konstrukcja więźby dachowej drewniana w układzie krokwiowo-jętkowym oraz krokwiowym
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w kotłowni

Zapytaj o dostępność projektu w wersji szkieletowej.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

Rzut parteru

Rzut parteru

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
04.Kuchnia10.810.8
05.Aneks jadalny12.7512.75
06.Pokój dzienny27.3327.33
07.Pokój10.4510.45
08.Łazienka5.125.12
01.Wiatrołap6.346.34
02.Komunikacja9.949.94
03.Spiżarnia2.542.54
Suma85.2785.27
09.Pom. gospodarcze4.634.63
10.Garaż37.1337.13
11.Taras14.614.6
Suma56.3656.36
Zamów szczegółowe rysunki

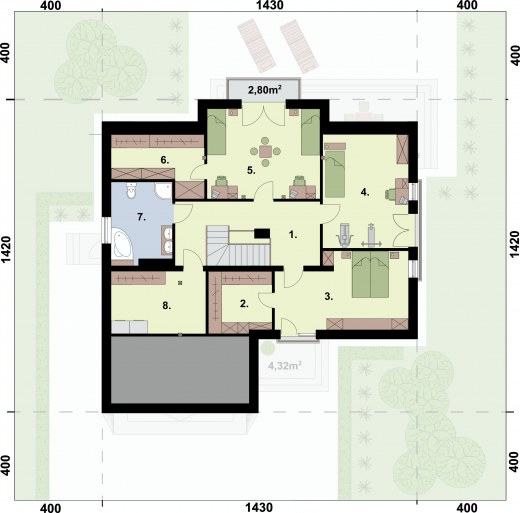

Rzut poddasza

Rzut poddasza

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
01.Komunikacja16.0119.1
02.Garderoba6.887.96
03.Pokój17.4619.5
04.Pokój17.9320.62
05.Pokój20.5920.85
06.Garderoba7.610.46
07.Łazienka9.8310.02
08.Pralnia / Suszarnia10.4712.13
Suma106.77120.64
Zamów szczegółowe rysunki

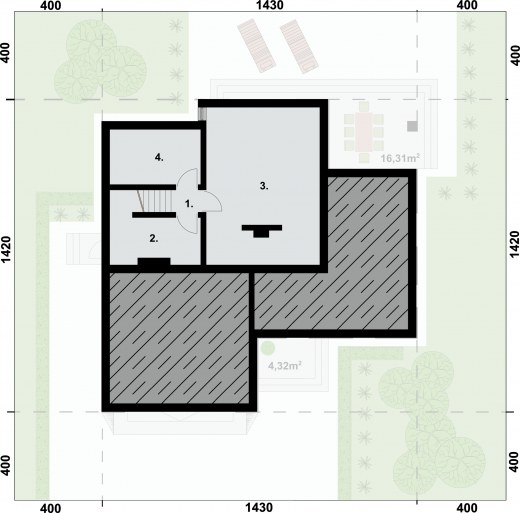

Rzut piwnicy

Rzut piwnicy

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
01.Komunikacja2.740
02.Kotłownia8.230
03.Pom. gospodarcze35.550
04.Pom. gospodarcze10.080
Suma56.60
Zamów szczegółowe rysunki

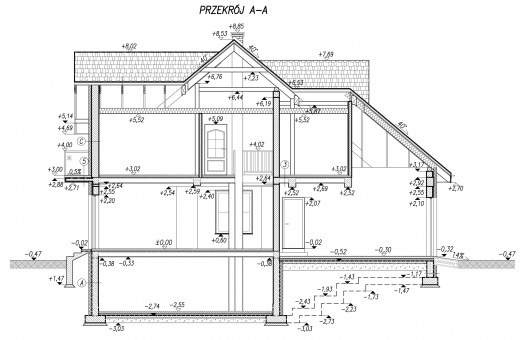

Przekrój A-A

Przekrój A-A

Zamów szczegółowe rysunki

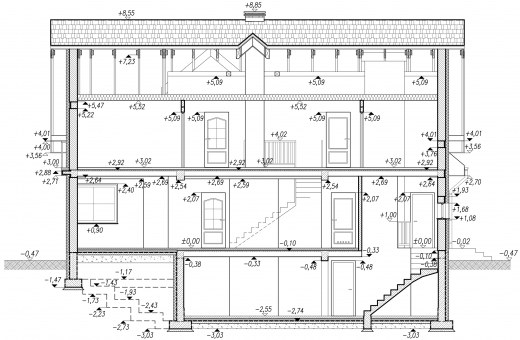

Przekrój B-B

Przekrój B-B

Zamów szczegółowe rysunki

Film

Zestawienia materiałów

Technologia murowana tradycyjna
Stal6369.1 kg
Drewno14.245 m³
Pow. ścian nośnych zew.245 m²
Pow. ścian nośnych wew.119 m²
Pow. ścian działowych wew.136 m²
Dach275.5 m²
Do pobraniaZestawienie stali
Zestawienie drewna
Zestawienie stolarki

Kosztorys orientacyjny brutto

Stan zerowy86863 zł
Stan surowy191099 zł
Roboty wykończeniowe wewnętrzne121065 zł
Roboty wykończeniowe zewnętrzne50489 zł
Instalacje i przyłącza93378 zł
Suma542894,30 zł
