LAMIA - projekt domku jednorodzinnego Lamia zachwyca swą prostotą i elegancją. Został zaprojektowany tak, by stanowić komfortowe rozwiązanie nawet dla pięcioosobowej rodziny. Wejście do domku...

Czytaj więcej

Powierzchnia użytkowa 119.97 m²
+ Taras11.93 m²
+ Garaż17.46 m²
+ Kotłownia5.97 m²
Min. wymiary działki
długość x szerokość
18.45 x 21.04 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Rzuty i przekroje

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
5.Komunikacja4.624.62
2.Pokój8.458.45
3.Kuchnia z aneksem jadalnym9.729.72
4.Pokój dzienny23.4923.49
6.Łazienka2.432.43
1.Wiatrołap6.976.97
7.Kotłownia5.975.97
Suma61.6561.65
8.Garaż17.4617.46
9.Taras11.9311.93
Suma29.3929.39
Zamów szczegółowe rysunki
Poddasze

Poddasze

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Komunikacja9.9912.58
2.Łazienka9.9113.06
3Pokój10.9614.07
4.Pokój7.49.73
5.Pokój12.1915.76
6.Sypialnia10.9813.92
7.Garderoba2.864.32
Suma64.2983.44
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ Taras
+ Garaż
+ Kotłownia
119.97 m²
11.93 m²
17.46 m²
5.97 m²
Powierzchnia zabudowy 104.84 m²
Powierzchnia kondygnacji netto 185.98 m²
Powierzchnia całkowita 241.44 m²
Kubatura 716.00 m³
Kąt nachylenia dachu43°
Wymiary budynku
długość x szerokość
13.04 x 8.04 m
Wysokość budynku 8.43 m
Min. wymiary działki
długość x szerokość
18.45 x 21.04 m
Ilość pokoi6
Dachdwuspadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń15
Pow. tarasów/werandy/wiaty/schodów zew.27.94 m²
Projekt z garażemTak
Ilość stanowisk w garażu1
Projekt z kotłowniąTak

Opis i technologia projektu

LAMIA - projekt domku jednorodzinnego


Lamia zachwyca swą prostotą i elegancją. Został zaprojektowany tak, by stanowić komfortowe rozwiązanie nawet dla pięcioosobowej rodziny.

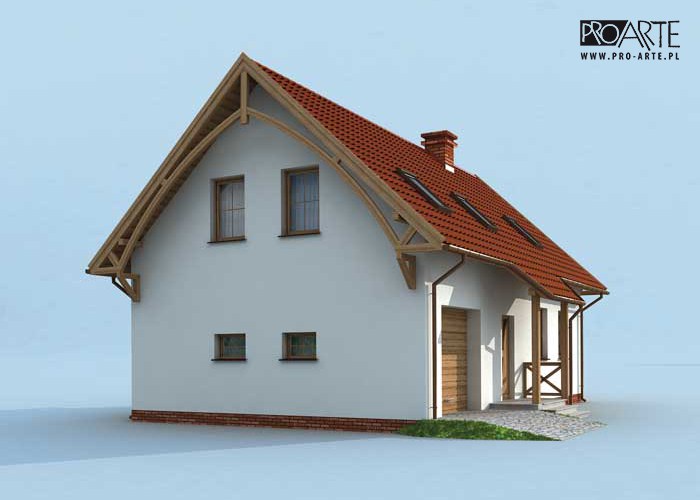

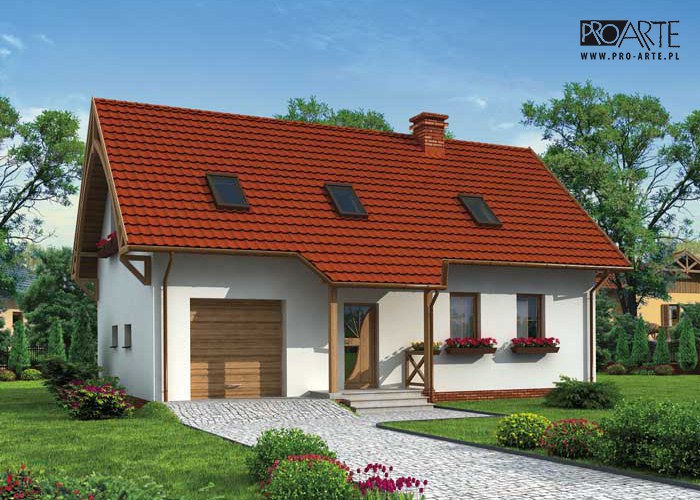

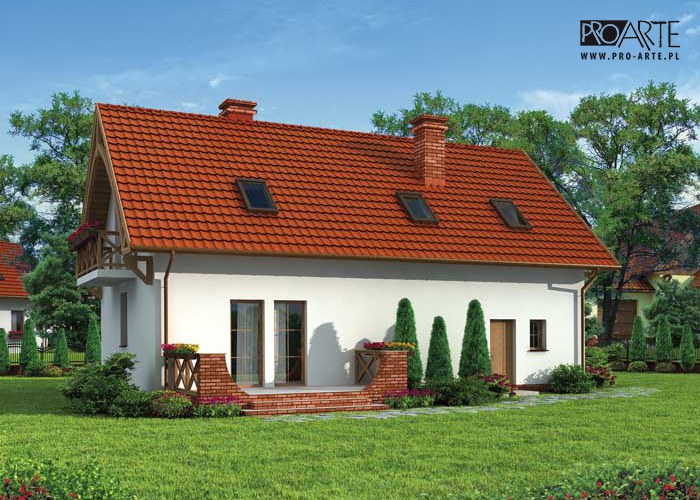

Wejście do domku zostało umieszczone pod niepozornym daszkiem, który stanowi przedłużenie dachu. Dwa okna wychodzące na południe, dodają elewacji frontowej wiele uroku. Z lewej strony przodu domu przewidziano jednostanowiskowy garaż. Na uwagę zasługuje fakt, iż w całym projekcie nacisk został położony na funkcjonalność całej konstrukcji opartej na prostej bryle. Wiatrołap, do którego wchodzimy po przekroczeniu progu domu, możemy zaopatrzyć w praktyczną garderobę. Stąd, kierując się na lewo, możemy przejść do jednostanowiskowego garażu, gdzie przewidziano miejsce na kotłownię, posiadającą odrębne wyjście na podwórze. Z wiatrołapu można także przejść do komunikacji spajającej pozostałe pomieszczenia parteru. Od razu po lewej stronie, tuż obok klatki schodowej przewidziano miejsce na niewielką łazienkę. Do ściany południowej domu przylega niewielki pokoik, który możemy urządzić zgodnie z potrzebami domowników (np. jako pokój telewizyjny, gabinet, czy sypialnię). Pozostałe trzy pomieszczenia parteru, mimo swej odrębności, stanowią wspaniały zespół, w którym znalazło się miejsce na kuchnię z aneksem jadalnym oraz na obszerny pokój dzienny. Możemy stąd udać się na przestronny, cichy taras, umieszczony z tyłu domu. Poddasze domu natomiast zajmuje ogromna łazienka z miejscem na wannę oraz cztery pokoje. Pierwszy z nich, sąsiadujący z łazienką, jest oświetlany przez dwa okna – tradycyjne i połaciowe. Drugi – niewielki – posiada tylko okno połaciowe. Pozostałe dwa pokoje, oprócz okien połaciowych, mają także wyjście na balkon umieszczony od strony wschodniej domu. Sypialnia, przylegająca do ścian północnej i wschodniej, została dodatkowo wyposażona w garderobę. W projekcie Lamia wykorzystano zatem wiele ciekawych rozwiązań. Jest komfortowym, jednorodzinnym domem. Czyż ten projekt nie jest wart uwagi?








Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. , gaz. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.



Wysokość ściany kolankowej 0.99m

Technologia tradycyjna :
- powierzchnia zabudowy budynku (bez tarasu i schodów zewn.) - 104,84m2
- powierzchnia tarasu i schodów zewnętrznych - 27,94m2
- powierzchnia użytkowa
- parteru - 79,11 m2
- tarasu - 11.93 m2
- poddasza - 64,29 m2

- powierzchnia całkowita  - 241,44m2
- kubatura części przekrytej i zamkniętej ze wszystkich stron 575,56m3
- kubatura częśći przekrytej nie zamknietej ze szystkich stron 13,49m3
- kubatura części nieprzekrytej i osłoniętej (taras, balkon) 16,24m3

- ściany zewnętrzne murowane grubości 30 cm + 12 cm styropian
- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy "POROTHERM" o gr. 23 cm
- konstrukcja więźby dachowej drewniana w układzie krokwiowo-jętkowym
- pokrycie dachu dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w kotłowni
- wymiary bramy garażowej 2,4 x 2,4m


W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Film

Zestawienia materiałów

Technologia murowana tradycyjna
Stal2520.72 kg
Drewno7.182 m³
Pow. ścian nośnych zew.156 m²
Pow. ścian nośnych wew.32 m²
Pow. ścian działowych wew.106 m²
Dach189 m²

Kosztorys orientacyjny brutto

Stan zerowy65264 zł
Stan surowy143580 zł
Roboty wykończeniowe wewnętrzne90961 zł
Roboty wykończeniowe zewnętrzne37935 zł
Instalacje i przyłącza70158 zł
Suma407898 zł
